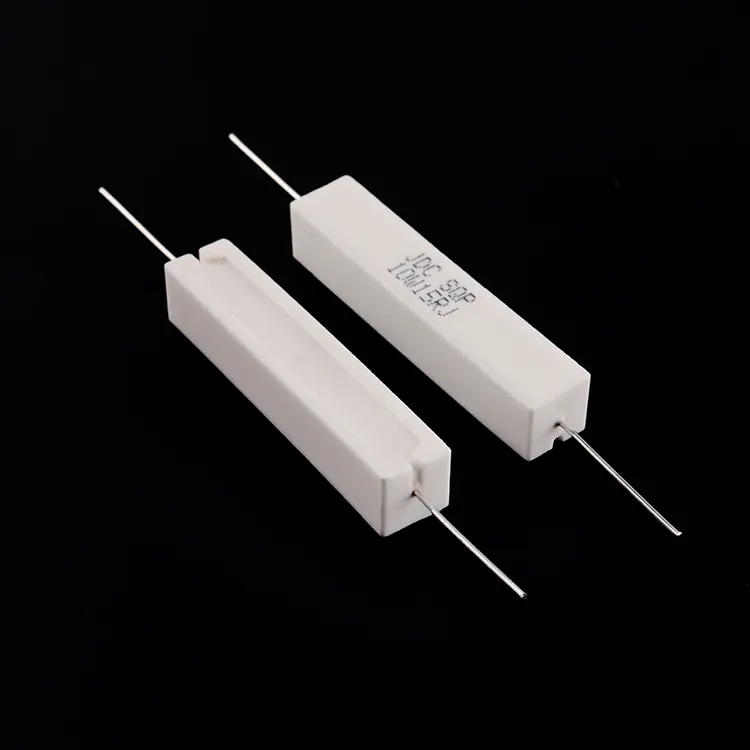

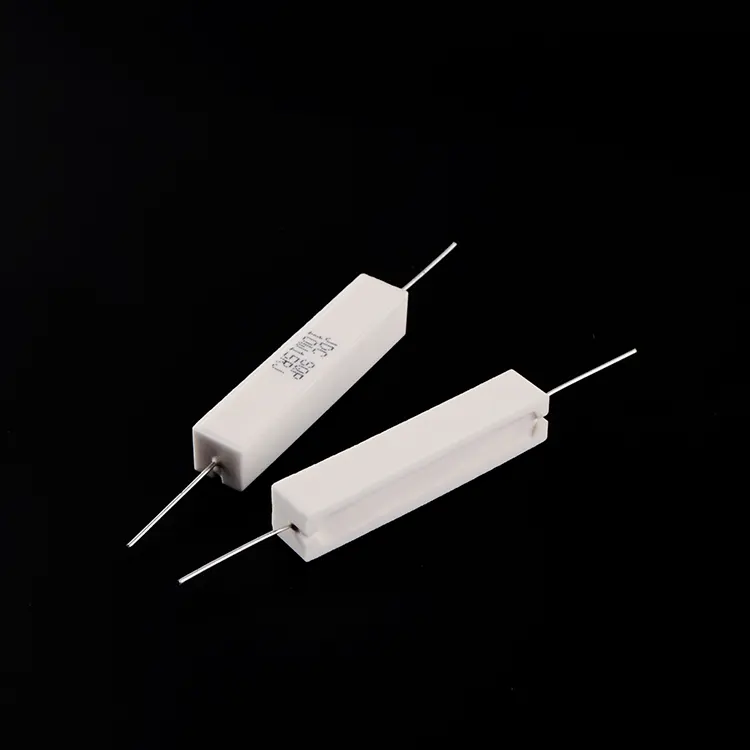

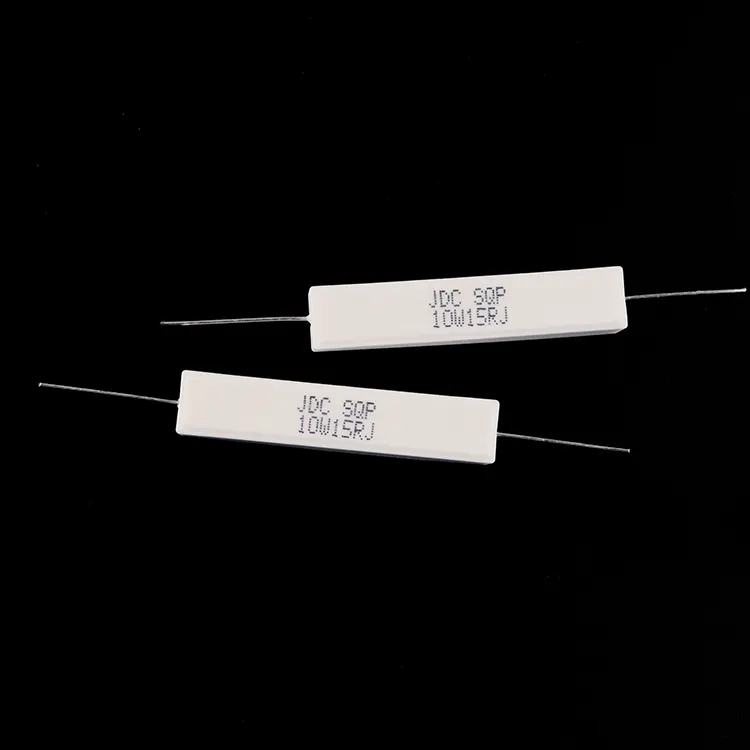

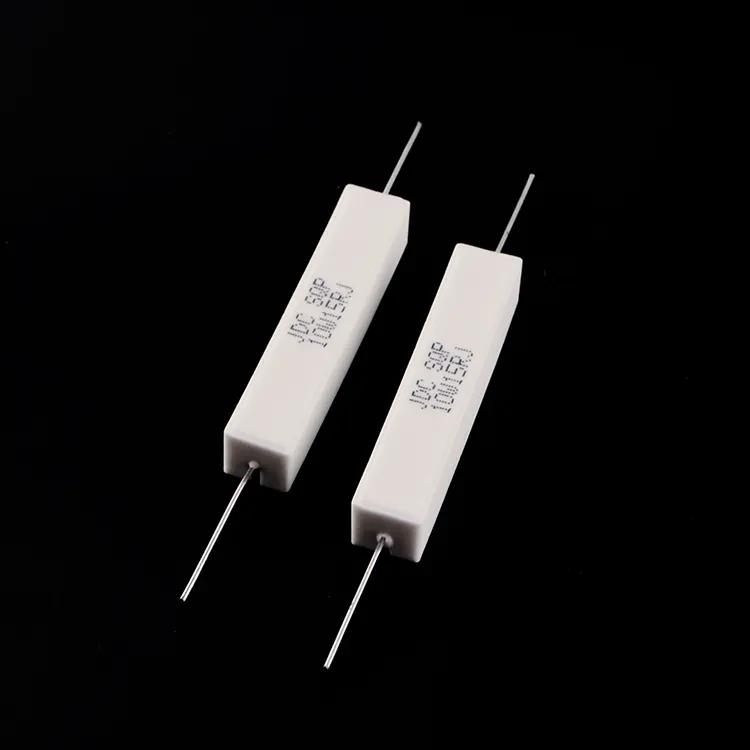

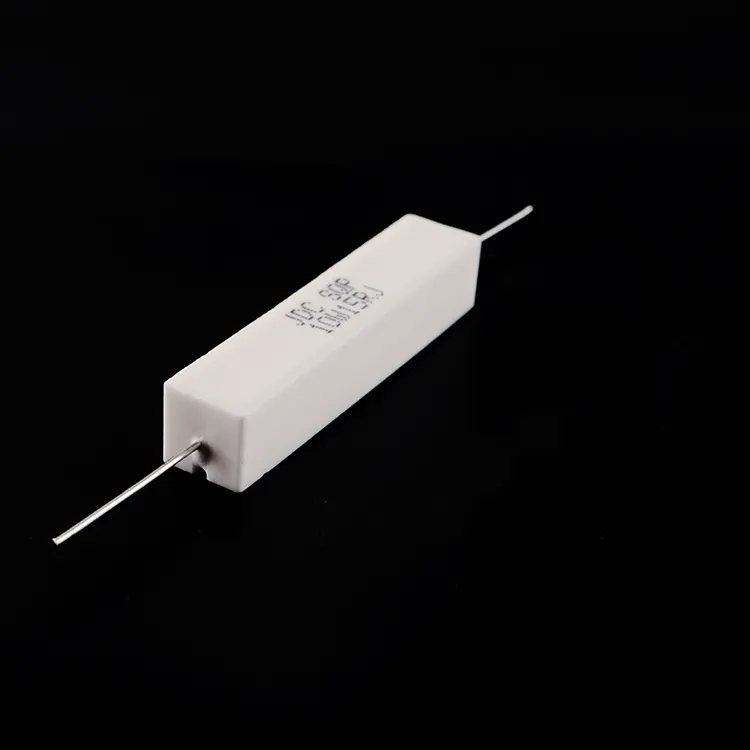

卧式陶瓷电阻器

基本设计

RST Electric 的卧式陶瓷电阻器代表了一个经典的、高度通用的元件系列，可平衡功率处理、可靠性和成本效益。该陶瓷功率电阻器封装在带有轴向引线的矩形陶瓷外壳中，设计用于通孔安装在印刷电路板上或使用支架进行底盘安装。外壳材料——高温阻燃陶瓷——提供优异的导热性、电绝缘性和机械保护，使电阻器能够在高达 +200°C 的表面温度下连续工作而不会退化。

内部元件技术和结构特点

在内部，SQP 系列提供两种不同的元件技术：用于需要高脉冲能力和低电阻值（低至 0.1Ω）的应用的线绕结构，以及用于要求较低噪声和较高电阻值（高达 100kΩ）的应用的金属膜结构。两种版本均采用无机二氧化硅填料封装，确保传热效率以及防潮和防振性能。水平（轴向）引线配置简化了 PCB 布局和自动插入，而扁平矩形形状提供了稳定的安装和清晰的标记，易于识别。

质量验证和制造专业知识

每个单元都经过严格的质量验证。可焊性测试可确保在 260±5°C 下持续 2 秒覆盖率 >90%。介电耐受性在 500VAC 下经过 5 秒验证，无击穿。温度系数保持在 ≤ ±300 ppm/°C 范围内。从 -55°C 到 +200°C 的温度循环（3 个循环）可确认机械完整性，而在额定电压下进行 1000 小时的耐久性测试可确保长期稳定性。 5× 或 10× 额定功率（取决于元件类型）的过载测试可验证脉冲能力。作为中国值得信赖的卧式陶瓷电阻器制造商，RST Electric 将 10 多年的电阻器工程专业知识与精密制造相结合，提供满足现代电子产品严格要求的元件。

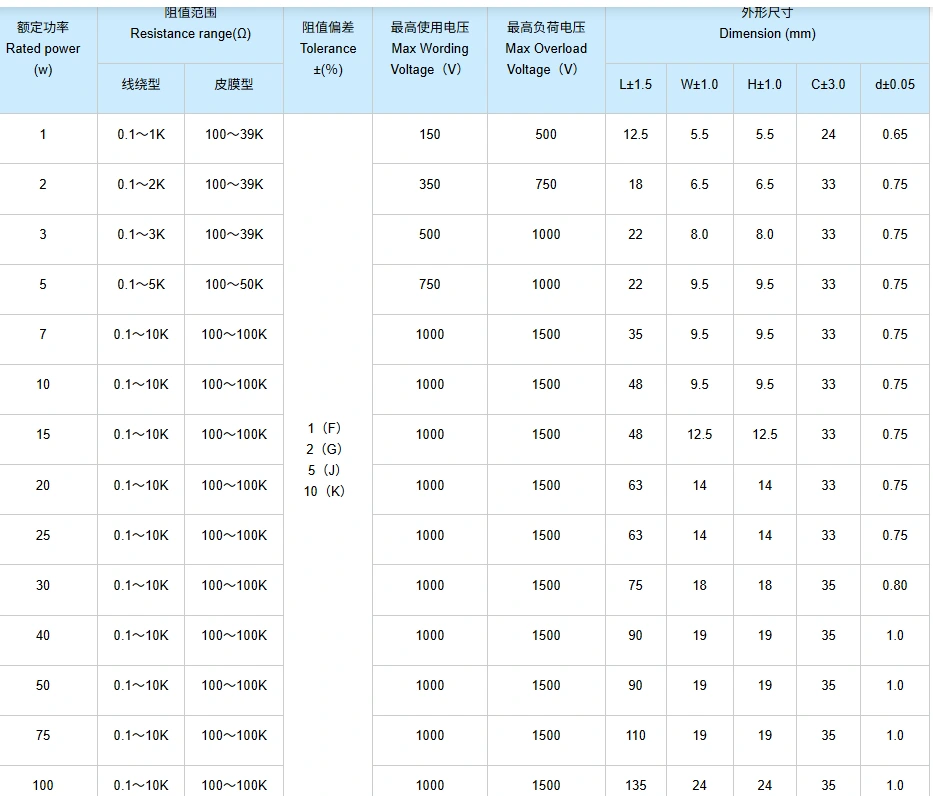

技术规格

产品特点

1.宽功率范围——单系列从1W到100W，涵盖从小信号电路到大功率负载的多种应用。

2.双元件技术 – 线绕选项可实现低电阻和高脉冲能力；金属膜选项可实现低噪音和高电阻。

3.阻燃陶瓷外壳——陶瓷外壳内采用无机二氧化硅填料封装，提供出色的散热、电气绝缘和机械保护。

4.高温运行——连续运行表面温度高达+200°C，线性降额以确保安全使用。

5. 精度公差 – 范围为 ±1% 至 ±10%，以满足严格的电路要求或成本敏感的设计。

6. 强大的端子强度 – 10N 拉力测试确保可靠的通孔安装和焊点完整性。

7.严格的质量验证——100%的可焊性、介电强度和耐久性测试确保了现场可靠性。

8.低TCR – ≤ ±300 ppm/°C 确保在整个工作温度范围内保持稳定的电阻值。

9.优异的防潮性——在40°C / 95% RH下进行96小时的湿热测试，证实了在潮湿环境中的性能。

10.标准化外形——不同额定功率的尺寸一致，简化了 PCB 布局和自动插入设备设置。

产品应用

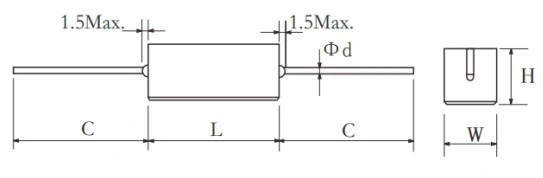

图纸和尺寸

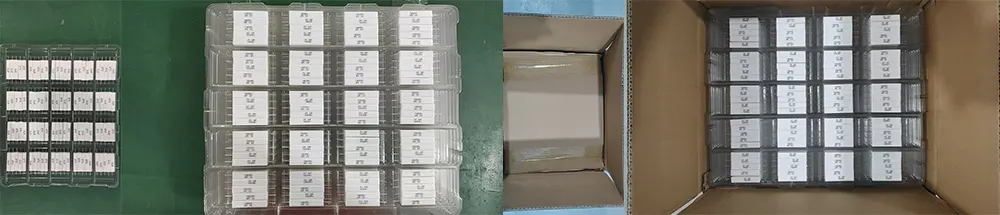

包装及运输

RST Electric 确保每个卧式陶瓷电阻器的安全交付：

● 散装包装：电阻器用防静电塑料袋包装，然后放入瓦楞纸箱内，并用泡沫缓冲，以防止引线弯曲和陶瓷损坏。

● 引线保护：引线保持笔直并用端盖或泡沫条保护。

● 文件：每批货物均包含装箱单和检验证书。

● 货运选项：小批量订单采用快递（DHL/FedEx/UPS），中批量订单采用空运，大宗订单采用海运。

所有装置在包装前均经过 100% 电气测试和目视检查，以确保其符合规定的电阻值和外观标准。
