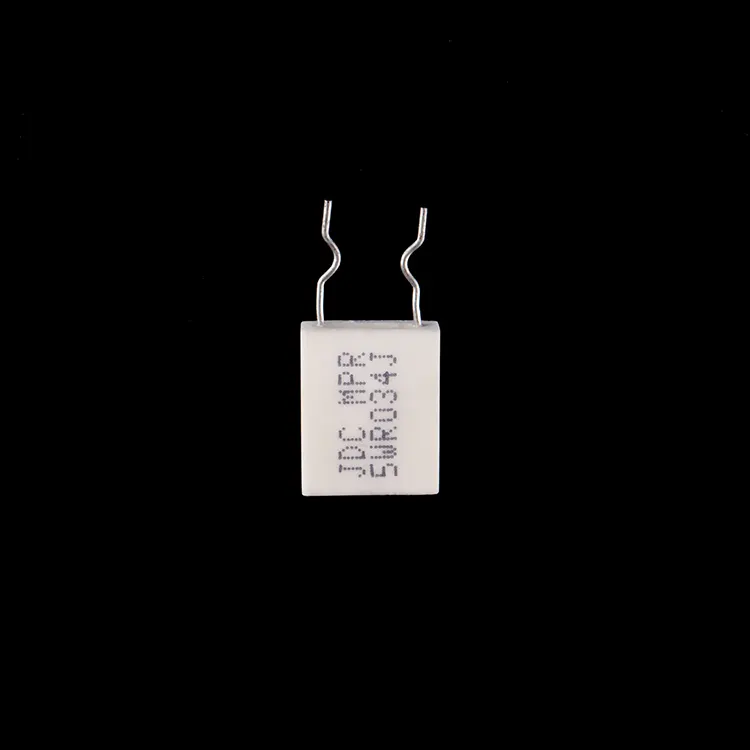

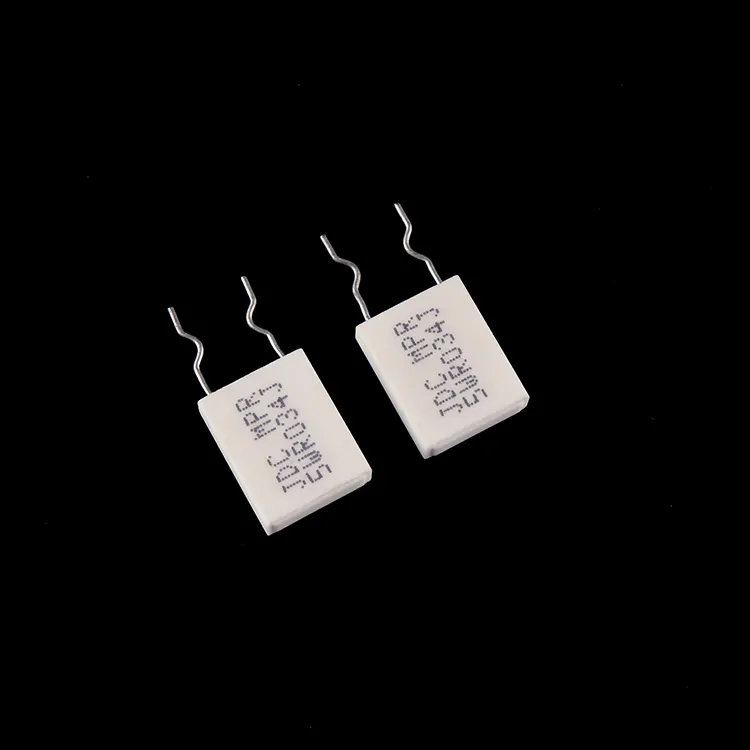

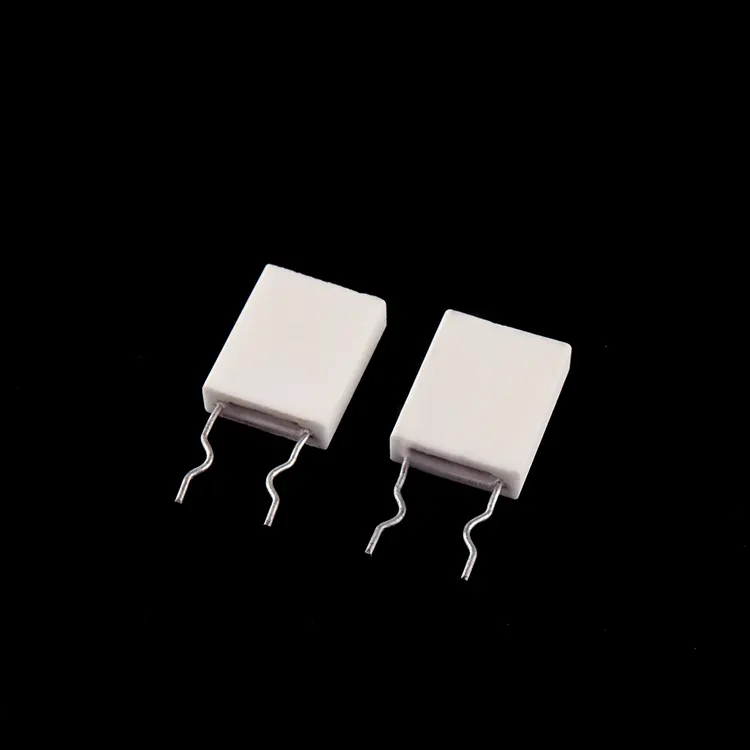

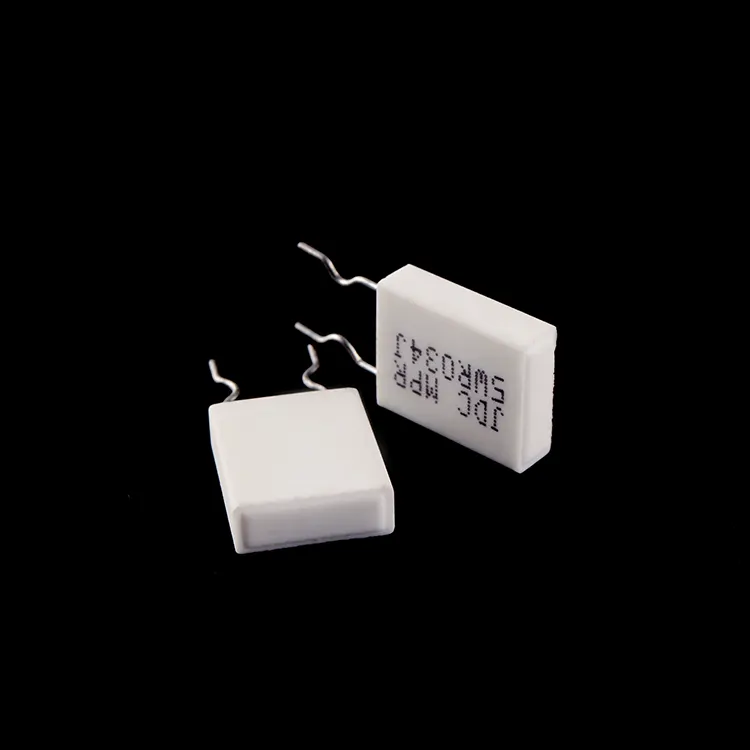

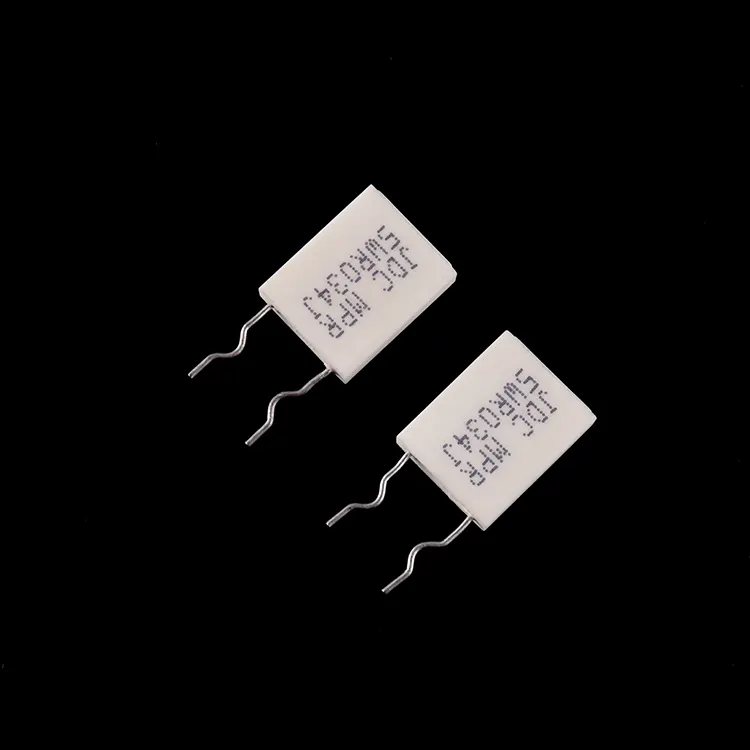

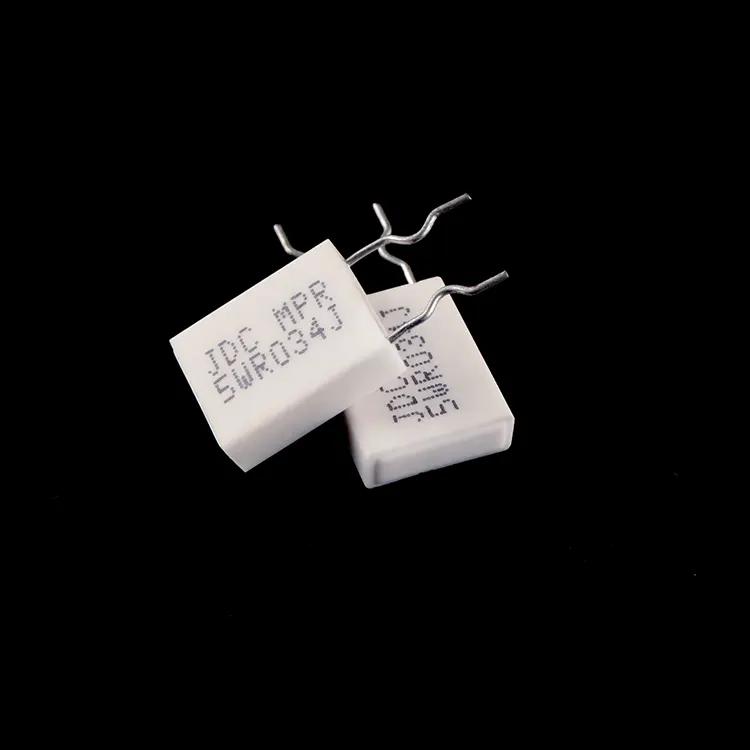

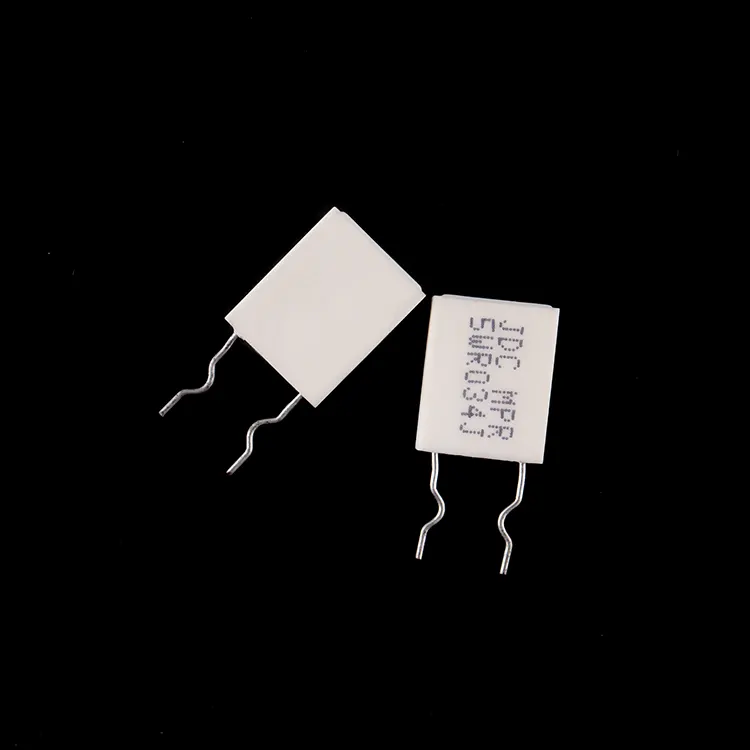

无感金属板电阻

RST Electric 推出无感金属板电阻器 - 一种高性能、低电感功率电阻器，专为需要最小相移和快速响应的苛刻应用而设计。该无感电阻采用封装在阻燃陶瓷外壳中的金属板元件，可提供出色的脉冲处理能力、低电阻值（0.01Ω 以上）以及在宽温度范围内稳定的性能。它的额定功率为 2W 至 7W（单元件）和组合配置（2+2、3+3、5+5、7+7），适合电流感应、缓冲电路、高频逆变器和功率放大器应用。该金属板功率电阻器的公差范围为 ±1% 至 ±10%，温度系数低 (≤ ±250 ppm/°C)，符合严格的性能标准，包括可焊性、介电耐受性、振动和耐久性测试。

发送询问

产品描述

它在高频电路中有什么优点呢？

RST Electric 的无感金属板电阻器满足了现代电力电子器件的关键需求：对低电感、高脉冲能力的电阻器的要求，这些电阻器不会在快速开关电路中引入相移或电压尖峰。与传统的线绕电阻器由于其线圈元件而固有地具有显着的电感不同，这种低电感电阻器采用平面金属板元件，可最大限度地减少磁场和寄生电感，使其成为缓冲电路、开关电源中的电流感应以及高频放大器中的输出网络的理想选择。

如何制造性能稳定的电阻器？

该金属板电阻器的结构强调电气性能和机械可靠性。电阻元件由精确蚀刻或冲压的金属合金板组成，因其低温度系数和出色的脉冲处理特性而被选择。该元件封装在无机二氧化硅填料中，并封装在阻燃陶瓷外壳中，确保导热性、电隔离性和免受环境压力的影响。 MPR 系列提供两种基本配置：适用于标准应用的单元件单元（2W、3W、5W、10W）和多元件组合单元（2+2、3+3、5+5、7+7），后者在单个封装中集成两个匹配电阻，从而节省电路板空间并确保差分传感或推挽电路的一致热跟踪。

如何确保符合行业标准？

电气性能通过严格的测试进行验证。过载测试在2.5倍额定功率下进行5秒（由于平面结构，低于线绕，反映其预期用于稳态传感而不是高能制动）。温度系数保持在 ≤ ±250 ppm/°C，确保在整个工作条件下读数稳定。在额定电压下进行 1000 小时的耐久性测试证实了长期可靠性。作为中国值得信赖的无感金属板电阻器制造商，RST Electric 将 10 多年的功率电阻器工程专业知识与精密制造相结合，提供在高频和脉冲功率应用中提供精确、低失真性能的组件。

技术规格

范围	规格
系列	MPR（金属板电阻器）
额定功率（单路）	2W、3W、5W、10W
额定功率（综合）	2W+2W、3W+3W、5W+5W、7W+7W（每包两个匹配元件）
电阻范围	0.01Ω – 1kΩ（取决于型号）
宽容	±1% (F)、±2% (G)、±5% (J)、±10% (K)
温度系数（TCR）	＜±250ppm/℃
最大工作电压	取决于电阻 (P×R)1/2
过载能力	2.5×额定功率5秒
介电耐压	500VAC 5秒
绝缘电阻	≥100MΩ @ 500V 直流
工作温度范围	-55°C 至 +200°C
外壳材料	阻燃陶瓷
封装	无机二氧化硅填料
终止	镀锡铜轴向引线
铅强度	10N拉力测试，无明显损坏
电感	超低（无感结构）
遵守	有害物质限制指令，CE

性能测试数据

范围	规格
系列	MPR（金属板电阻器）
额定功率（单路）	2W、3W、5W、10W
额定功率（综合）	2W+2W、3W+3W、5W+5W、7W+7W（每包两个匹配元件）
电阻范围	0.01Ω – 1kΩ（取决于型号）
宽容	±1% (F)、±2% (G)、±5% (J)、±10% (K)
温度系数（TCR）	≤±250 ppm/°C
最大工作电压	取决于电阻 (P×R)1/2
过载能力	2.5×额定功率5秒
介电耐压	500VAC 5秒
绝缘电阻	≥100MΩ @ 500V 直流
工作温度范围	-55°C 至 +200°C
外壳材料	阻燃陶瓷
封装	无机二氧化硅填料
终止	镀锡铜轴向引线
铅强度	10N拉力测试，无明显损坏
电感	超低（无感结构）
遵守	有害物质限制指令，CE

产品优势

1.无感结构——平面金属板元件最大限度地减少寄生电感，从而能够在高频电路（例如开关电源、射频放大器）中使用，而不会引入相移或电压过冲。

2. 超低电阻能力 – 阻值从 0.01Ω 起，使无感金属板电阻器成为高电流感测、分流应用和低欧姆配电的理想选择。

3.低温度系数 – ≤ ±250 ppm/°C 确保在整个工作温度范围内稳定的电阻值，以实现精确的电流测量。

4.阻燃陶瓷外壳——陶瓷外壳内采用无机二氧化硅填料封装，具有出色的散热性和电绝缘性。

5.双元件组合封装——独特的2+2、3+3、5+5和7+7配置在一个外壳中提供两个匹配的电阻器，节省PCB空间并确保差分传感或推挽电路的热跟踪。

6.高脉冲能力——设计可承受 2.5 倍额定功率 5 秒，适用于浪涌电流限制和缓冲器应用。

7. 精度公差 – 范围为 ±1% 至 ±10%，以满足严格的电路要求。

8.紧凑封装 – 薄型（5mm 高度）和小占地面积可实现高密度 PCB 布局。

9. 强大的引线强度 – 10N 拉力测试确保可靠的通孔安装和焊点完整性。

10.可定制成型——可提供引线成型和定制尺寸，以适应特定的 PCB 布局或组装工艺。

产品应用

行业	具体应用	描述
电力电子	开关电源	AC-DC 转换器初级和次级电路中的电流感应。
电力电子	缓冲电路	抑制 MOSFET 和 IGBT 开关网络中的高频振荡。
电机驱动	逆变器电流检测	用于 BLDC 和伺服驱动器中相电流测量的低欧姆电阻器。
电机驱动	软启动电路	直流母线电容器的浪涌电流限制。
高频转换器	谐振转换器	适用于 LLC 和其他谐振拓扑的低电感负载电阻。
高频转换器	射频功率放大器	用于测试和阻抗匹配的无感输出负载。
汽车电子	电池管理系统	用于充电状态监控的高精度电流分流器。
汽车电子	电动车充电器	车载和非车载 EVSE 系统中的电流传感。
测试与测量	电子负载	用于可编程直流负载的精密低欧姆元件。
测试与测量	数据采集系统	用于高电流测量通道的分流电阻。
音响设备	D 类放大器	高功率音频级中的输出滤波器阻尼和电流感应。
音响设备	主动分频器	用于信号路径网络的低电感电阻器。
医疗器械	除颤器电路	用于电容器组能量传输的高脉冲放电电阻器。
医疗器械	MRI 梯度线圈	快速开关梯度放大器输出中的电流检测。

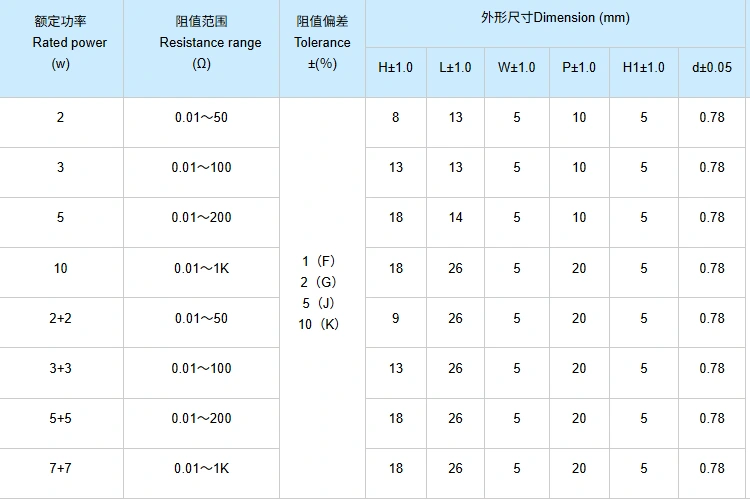

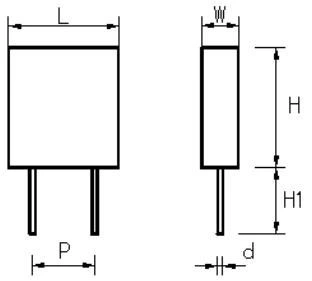

图纸和尺寸

Non-inductive Metal Plate Resistor

包装及运输

RST Electric 确保每个无感金属板电阻器的安全交付：

● 散装：电阻器采用吸塑盒包装，然后放入瓦楞纸箱中，以防止引线弯曲和陶瓷损坏。

● 引线保护：使用泡沫端盖或胶带使引线保持笔直。

● 配对包装：组合包装单独包装，以防止不配对的产品混合。

● 文件：每批货物均包含装箱单和检验证书。

● 货运选项：小批量订单采用快递（DHL/FedEx/UPS），中批量订单采用空运，大宗订单采用海运。

所有装置在包装前均经过 100% 电气测试和目视检查，以确保其符合规定的电阻值和外观标准。

Non-inductive Metal Plate Resistor

为什么选择瑞斯特电气？

当低电感和高频性能很重要时，RST Electric 可以满足您的需求。

厂家直销，金属板材专家

● 我们是一家经过认证的中国制造商，专门从事无感金属板电阻器生产超过10年。

● 对元件冲压/蚀刻、封装和测试进行完整的内部控制——确保质量稳定。

● 每个MPR 电阻器均由工厂直接定价，成本结构透明，无中间商。

专业制造，品质保证

● 通过ISO 9001 认证的设施，拥有低电感功率电阻器专用生产线。

● 对每个单元进行100% 电气测试（电阻、介电、绝缘）。

● 根据IEC 60115 进行样品测试，包括温度循环、耐久性和湿热。

● 经验丰富的工程团队，专门从事电流传感和高频应用。

全球经验，值得信赖的供应商

● 全球电源制造商、电机驱动公司和汽车电子生产商的可靠供应商。

● 向德国、美国、日本、韩国、巴西、印度等40多个国家出口。

● 在需要超低电感和精密电流感应的应用领域拥有深厚的专业知识。

无尽的定制

● 额定功率：单路2W至10W；组合配置高达 7W+7W。

● 电阻值：0.01Ω至1kΩ（可提供特殊值）。

● 公差：±1%、±2%、±5%、±10%（可定制公差低至±0.5%）。

● TCR：≤ ±250 ppm/°C（满足精度要求可采用较低的TCR）。

● 引线成型：直形/切割成型/支座/定制。

● 组合封装：用于差分传感的匹配对。

● 定制尺寸：可用于特殊PCB 布局。

可靠的交付和终身支持

● 标准交付周期：标准评级7-10天；定制产品 10-15 天。

● 全面的文档：测试报告、材料认证、RoHS/CE 声明。

● 12 个月保修，包括远程故障排除和备件派遣。

● 为集成到电源、驱动器和高频电路中提供技术支持。
