陶瓷电阻器是一种多功能组件，将陶瓷外壳或核心与电阻元件相结合，可提供出色的热管理、电气绝缘和机械耐用性。与标准薄膜电阻器不同，陶瓷电阻器设计用于处理显着的功耗（从几瓦到超过 100W），同时在高温和恶劣条件下保持稳定的性能。陶瓷材料（通常为氧化铝或滑石）具有阻燃性 (UL94V-0)、出色的介电强度和耐热冲击性，使其成为电源、电机驱动、家用电器和专业加热应用的首选。
在瑞斯特电气，我们生产完整的陶瓷电阻产品组合，包括SQM（垂直/径向）、SQP（水平/轴向）、HR（消费产品陶瓷加热元件）和SQH（带引线的支架安装）系列。凭借 10 多年的工程专业知识和 ISO 9001 认证的设施，我们为要求苛刻的工业、汽车和消费应用提供兼具精度、耐用性和成本效益的组件。
·额定功率：确定电阻器必须处理的连续或间歇功率。我们的SQP和SQM系列涵盖1W至20W的PCB应用； SQH系列扩展至50W，用于底盘安装； HR 系列的功率范围为 3W 至 20W，适用于低温加热应用。
·电阻值及容差：0.1Ω至100kΩ可供选择，容差为±1%、±2%、±5%或±10%。严格的公差确保了电流检测、分压和温度控制电路的精度。
·安装方式：
SQP（水平轴向）——非常适合薄型通孔 PCB 安装。
SQM（垂直径向）——直立可节省电路板空间，非常适合密集布局。
SQH（支架安装）——将引线与安装支架相结合，以实现牢固的底盘连接并增强散热。
HR（陶瓷加热元件）——设计用于集成到具有定制形状和引线配置的消费产品中。
·应用类型：
对于一般功耗（泄放电阻器、缓冲器、制动），请选择 SQP、SQM 或 SQH。
对于低温加热（香薰机、蜡加热器、燃油燃烧器），请选择 HR 系列。
·环境条件：考虑工作温度范围（功率电阻为-55°C至+200°C；加热元件为80°C–165°C）、耐湿性和阻燃要求。
通过评估这些参数，您可以确保陶瓷电阻器在其预期应用中提供可靠的长期性能。

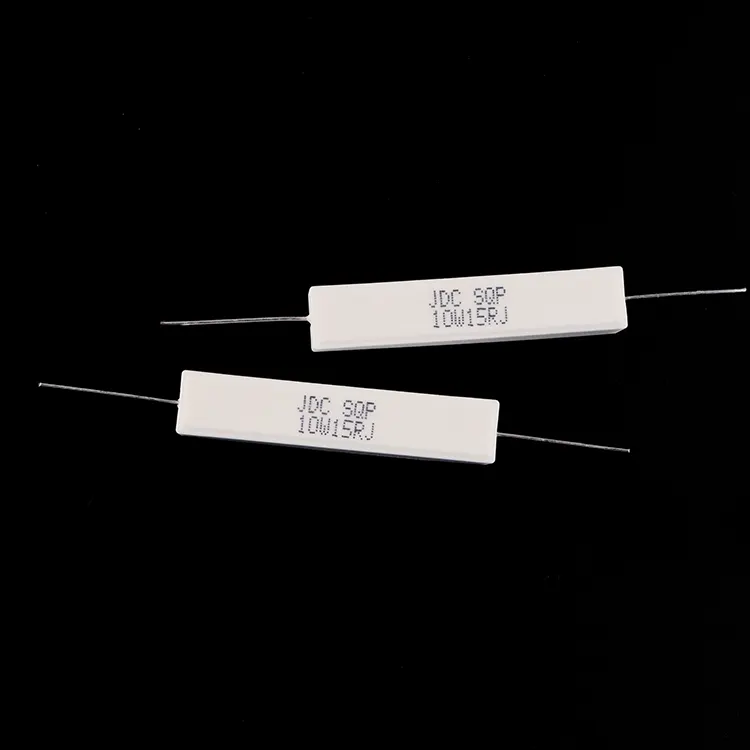

SQP 系列 – 卧式轴向陶瓷电阻器
SQP 系列是我们电阻器系列的主力产品。它采用矩形陶瓷外壳和轴向引线，水平安装在 PCB 上，非常适合电源、电机驱动和家用电器。额定功率范围为1W至20W，电阻值范围为0.1Ω至100kΩ。 SQP 系列具有出色的可焊性、低噪声和高绝缘电阻，非常适合可靠性至关重要的通用电源应用。

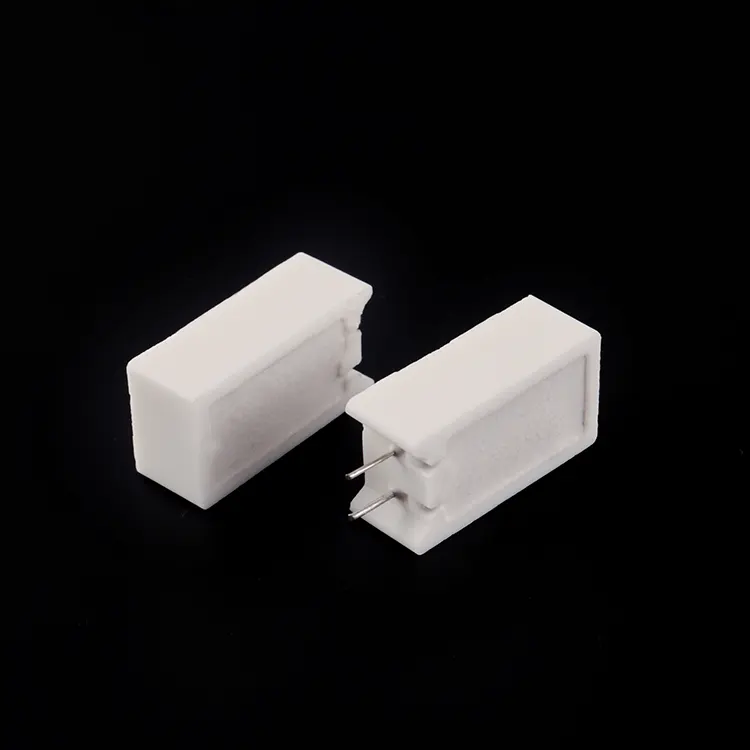

SQM 系列 – 立式径向陶瓷电阻器
当电路板空间非常宝贵时，SQM 系列可提供节省空间的垂直解决方案。其径向引线允许直立安装，与轴向同类产品相比，PCB 占地面积减少高达 50%。 SQM 系列提供 1W 至 20W 额定功率，非常适合紧凑型电源、LED 驱动器和汽车电子产品。垂直方向还促进自然对流，有助于密集布局中的散热。
HR 系列 – 适用于消费品的陶瓷加热元件
HR 系列是一款专门的陶瓷加热元件，专为低温应用而设计，例如芳香扩散器、精油加热器、蜡熔化器和咖啡加热器。该电阻器在 80°C 至 165°C 的表面温度下工作，可温和地释放香味，而不会燃烧油或蜡。 HR 系列的额定功率为 3W 至 20W，电压选项包括 120V AC、240V AC、12V DC 和 5V USB，专为安全和能源效率而设计。当正确集成时，其陶瓷外壳保持凉爽的触感，使其成为消费者健康和汽车香精产品的理想选择。

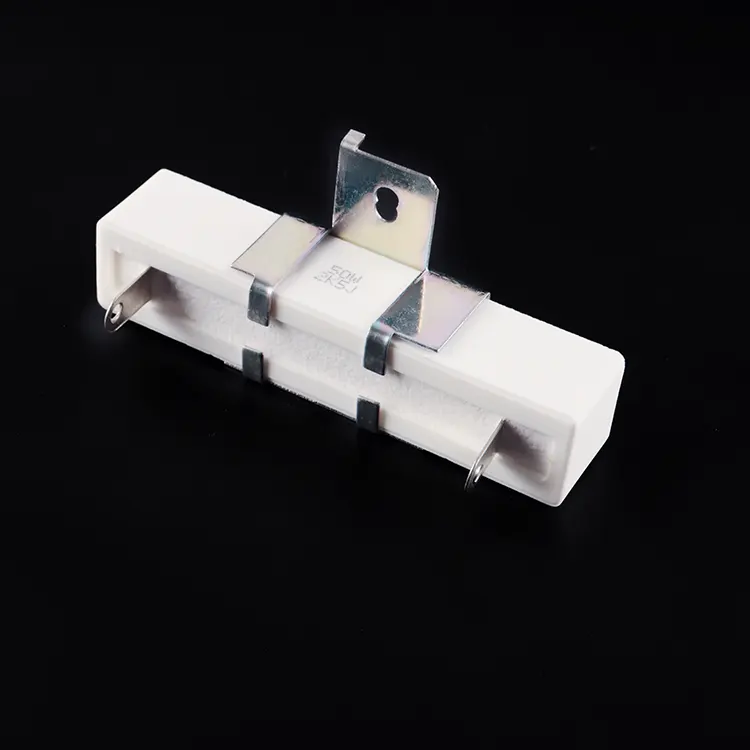

SQH 系列 – 支架安装陶瓷电阻器
SQH 系列弥补了 PCB 安装电阻器和底盘安装电阻器之间的差距。它将陶瓷外壳与集成金属支架和轴向引线相结合，允许通过螺钉牢固地连接到底盘或散热器。 10W 至 50W 的额定功率使其非常适合需要适度功耗但空间限制无法使用较大装置的应用。 SQH系列常用于电池充电器、伺服驱动器和工业测试设备。
| 应用领域 | 具体的我们 | 推荐系列 |
| 电源 | 泄放电阻、缓冲电路、预充电网络 | SQP、SQM |
| 电机驱动与控制 | 用于 VFD 和伺服驱动器的动态制动电阻 | SQH、SQP |
| 家电 | 风扇调速、浪涌抑制 | SQP、SQM |
| 汽车电子 | 电流感应、DC-DC 转换器 | 平方米、平方米 |
| 工业自动化 | PLC、机器人的负载电阻 | SQH、SQP |
| 消费者健康 | 香薰机、蜡加热器、油燃烧器 | 人力资源 |
| 汽车香氛 | 12V 电源香薰机 | 心率（12V 直流） |
| 测试与测量 | 精密负载、校准分流器 | SQP、SQH |
| 可再生能源 | 太阳能逆变器的放电电阻 | SQH、SQP |
问：SQP系列陶瓷电阻器和SQM系列陶瓷电阻器有什么区别？
答：SQP 系列具有用于水平 PCB 安装的轴向引线，具有薄型。 SQM 系列具有径向引线，可垂直安装，节省电路板空间。两者的功率均为 1W 至 20W，具有相似的电气特性；选择取决于您的 PCB 布局限制。
问：什么时候应该使用 SQH 系列电阻器代替标准陶瓷电阻器？
答：SQH 系列具有集成安装支架，可实现牢固的底盘连接，从而实现更好的热传递和机械稳定性。当您的应用需要底盘安装或 PCB 安装电阻器会受到振动时，请使用它。
问：HR系列的用途是什么？
答：HR系列是一款陶瓷加热元件，专为香薰机、精油加热器、熔蜡器、咖啡加热器等低温消费产品而设计。它在安全表面温度 (80°C–165°C) 下运行，并提供多种电压配置，适用于全球和汽车
应用程序。
问：陶瓷电阻可以在户外或恶劣环境中使用吗？
答：是的。我们的 SQH 系列可配备保形涂层以实现防潮。对于HR系列来说，陶瓷外壳本身为室内消费者使用提供了良好的环保性。定制封装选项可用于要求苛刻的环境。
问：陶瓷电阻器的典型寿命是多少？
答：通过适当的降额（在最大功率以下运行）和充分的冷却，陶瓷功率电阻器可以运行数十年。 HR 系列加热元件专为消费品中的数千次加热循环而设计。
要了解有关我们特定陶瓷电阻器产品的更多信息，请探索以下产品类别：
·SQP系列（水平轴向）——用于电源和家用电器的通用通孔陶瓷电阻器。
·SQM 系列（垂直径向）——节省空间的直立式电阻器，适用于紧凑型 PCB 设计。
·HR系列（陶瓷加热元件）——用于芳香扩散器、蜡加热器和消费保健产品的低温加热元件。
·SQH 系列（支架安装）——带有安装支架的中等功率电阻器，用于安全地固定底盘。
无论您需要用于新电源的标准陶瓷电阻器、用于紧凑设计的节省空间的 SQM、用于消费产品的加热元件，还是用于特殊应用的定制设计解决方案，我们的团队都随时准备为您提供帮助。请立即联系我们获取详细建议、技术咨询或工厂参观。
