电流检测电阻器（也称为分流电阻器）是一种精密元件，用于通过将电流转换为成比例的压降来测量电流。这些低欧姆电阻通常与负载串联，允许监控电路（例如运算放大器或模数转换器）准确确定电流。从电动汽车中的电池管理系统 (BMS) 到电源、电机驱动器和可再生能源逆变器，分流电阻器是高效电源监控、过流保护和闭环控制的基础。
在瑞斯特电气，我们制造全面的电流传感解决方案，包括露天金属元件电阻器 (OAR)、立式合金分流器 (FLQ53/FLQ50)、表面贴装合金分流器 (WSN) 和大电流母线分流器 (FLU)。凭借 10 多年的精密电阻工程经验和 ISO 9001 认证设施，我们为最苛刻的应用提供兼具超低电阻、低温度系数 (TCR) 和高稳定性的组件。
·电阻值：选择一个在最大电流下产生可测量电压降（通常为 10mV 至 100mV）同时最大限度降低功率损耗 (P = I²R) 的值。我们的电阻器范围从 0.1mΩ 到 100mΩ。
·额定功率和热管理：确保电阻能够散发全电流时产生的热量。选项范围从 1W 表面贴装器件到直接母线安装的 15W 高电流分流器。
·公差和精度：对于精密应用（例如电池充电状态监控），请选择严格的公差（±0.5%、±1% 和 ±2%）。我们的 FLQ 和 FLU 系列提供 ±1% 作为标准。
·温度系数 (TCR)：低 TCR (20-100 ppm/°C) 可确保在温度变化时读数稳定。这对于汽车和工业环境至关重要。
·电感：对于高频开关电路（例如DC-DC转换器），选择超低电感设计（<10nH）以保持信号完整性。我们的 WSN 和 OAR 系列在这一领域表现出色。
·安装方式：
o径向通孔（OAR、FLQ）——用于垂直 PCB 安装，具有出色的冷却效果。
o表面贴装 (WSN) – 用于紧凑设计中的自动装配。
o母线分流器 (FLU) – 用于与开尔文检测端子的高电流连接。
·环境保护：考虑恶劣环境下的耐腐蚀性（不锈钢或钝化合金）和工作温度范围（-55°C 至 +170°C）。
通过评估这些参数，您可以确保电流检测电阻器在其整个使用寿命内提供准确、无漂移的测量。

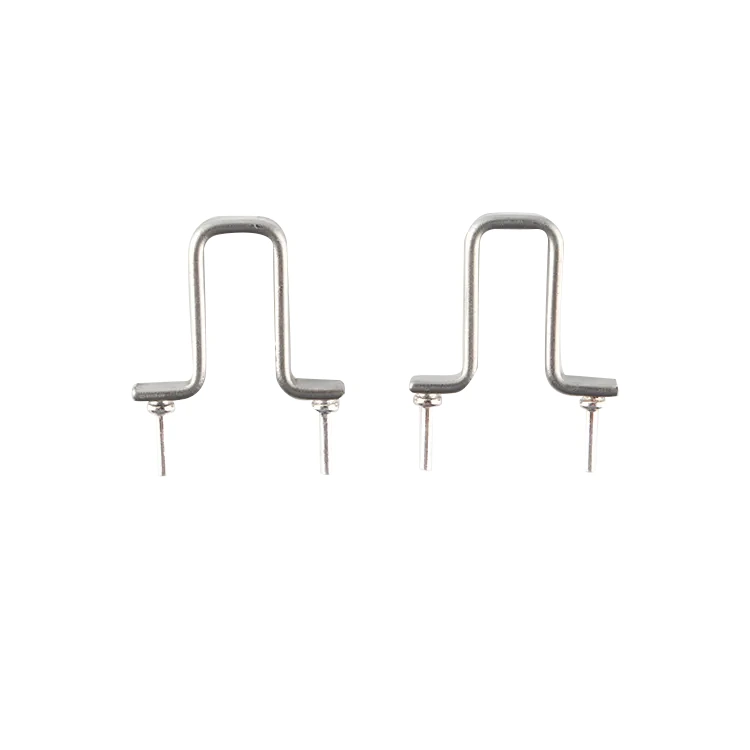

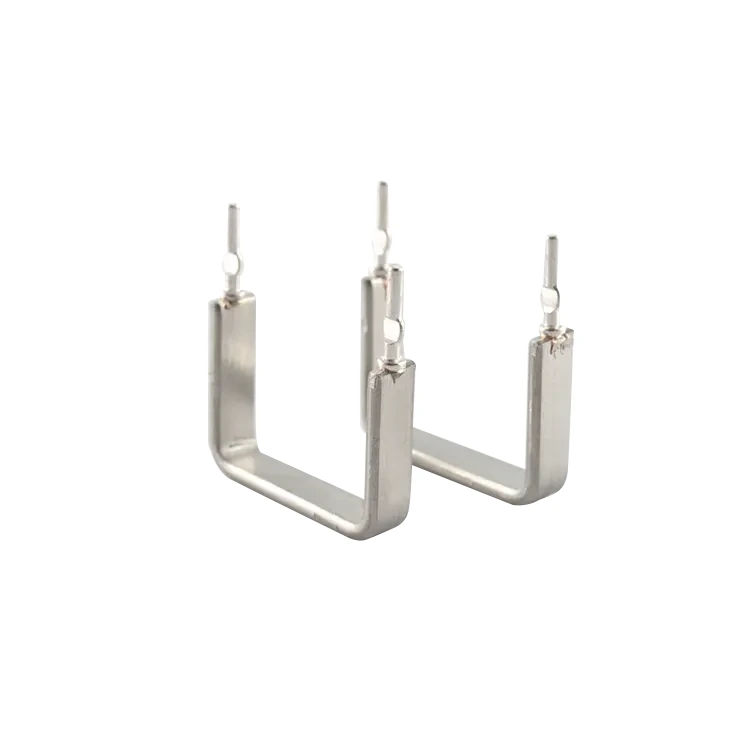

OAR 系列 – 露天金属元件电阻器
OAR 系列采用径向引线的垂直露天设计，具有超低电感和出色的散热性能。电阻值范围为 5mΩ 至 100mΩ，额定功率为 1W、3W 和 5W。开放式结构将元件抬高到 PCB 上方，从而使下方的气流得以流通，并使热量远离敏感元件。非常适合逆变器电路、电源和 CPU 电源管理。

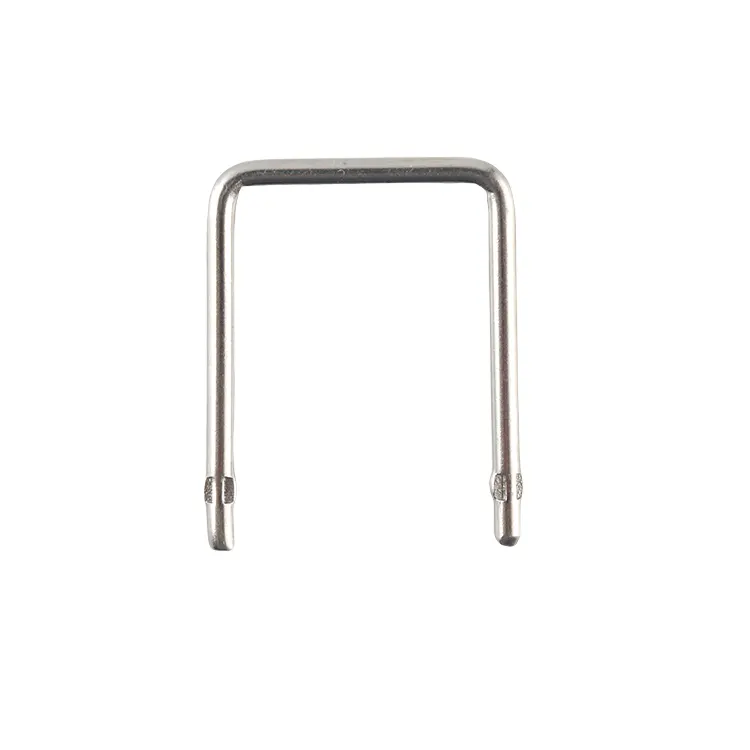

FLQ53/FLQ50 系列 – 立式合金电流检测电阻
这些立式合金电阻器提供紧凑的径向引线解决方案，具有出色的稳定性。 FLQ53系列涵盖更高的额定电流（2.5A至21A），电阻为2mΩ至50mΩ，而FLQ50系列针对较低电流（1A至3A）进行了优化，电阻为3mΩ至100mΩ。两者均具有超低 TCR (±50 ppm/°C) 和低至 ±1% 的严格公差，使其成为电池管理、电机控制和便携式电子产品的理想选择。

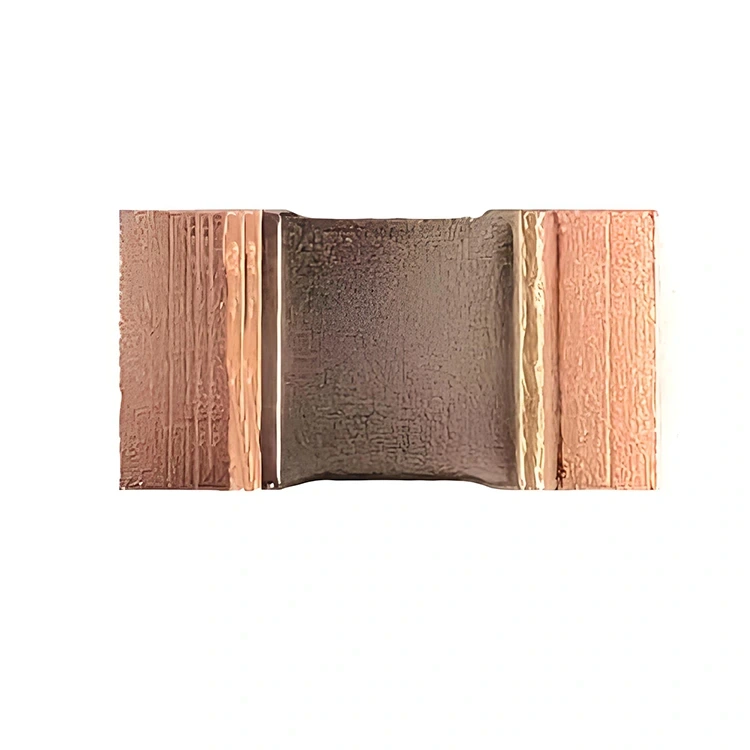

WSN 系列 – 裸合金 SMD 电流检测电阻
WSN 系列将电子束焊接合金元件的性能引入表面贴装封装。这些 SMD 分流器的电阻值为 0.1mΩ 至 5mΩ，额定功率为 3W、5W 和 7W，专为大批量自动化组装而设计。它们采用行业标准封装（2512、3920、5930、2726），具有超低电感（<5nH）和 AEC-Q200 可靠性，非常适合汽车 BMS、高频转换器和电源模块。

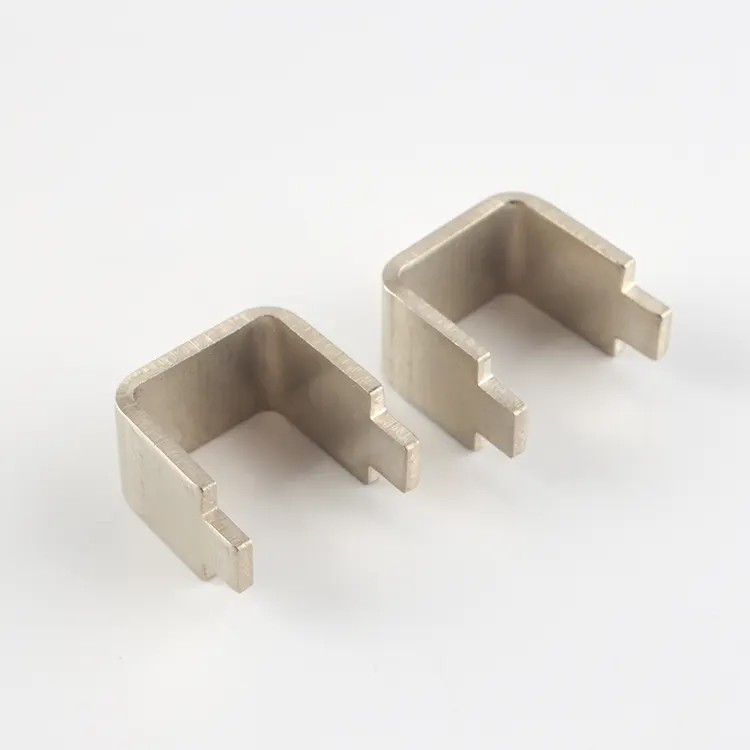

FLU 系列 – 大电流母线分流器
对于需要数百安培电流测量的应用，FLU 系列提供了强大的母线分流解决方案。这些分流器采用真空电子束焊接和纯铜端子制成，电阻范围为 0.1mΩ 至 0.667mΩ，额定功率高达 15W。开尔文（4 线）连接通过消除引线电阻误差来确保精确测量。非常适合电池架、电动汽车充电和工业配电。
| 行业 | 具体应用 | 推荐系列 |
| 汽车 | 电池管理系统 (BMS) | 流感、WSN、FLQ53 |
| DC-DC转换器（12V/48V） | 无线传感器网络、桨 | |
| 电动车充电器 | 流感、WSN | |
| 工业的 | 电机驱动和伺服控制 | FLQ53，桨 |
| 逆变器和 VFD | 流感病毒、流感 | |
| 电源 | 桨，FLQ50 | |
| 消费电子产品 | 快速充电器（USB PD） | FLQ50、无线传感器网络 |
| 移动电源 | FLQ50 | |
| 可再生能源 | 太阳能逆变器 | 流感病毒、流感 |
| 储能系统（ESS） | 流感、WSN | |
| 电信及服务器 | 配电装置 | 流感病毒、流感 |
| 测试与测量 | 电子负载 | 桨，FLQ53 |
问：电流检测电阻和标准电阻有什么区别？
答：电流检测电阻器针对超低电阻（通常 <0.1Ω）、低 TCR 和高稳定性进行了优化。标准电阻器专为通用应用而设计，可能会在传感电路中引入不可接受的压降或温度漂移。
问：为什么开尔文（4 线）连接很重要？
答：在高电流分流器（FLU 系列）中，引线电阻可能会引入显着的误差。开尔文连接将载流端子与电压传感端子分开，从而消除了测量中的引线电阻。
问：对于电流感测，什么 TCR 被视为“低”？
答：对于精密应用，TCR 低于 ±100 ppm/°C 是理想的。我们的 FLQ 和 WSN 系列提供低至 ±25 ppm/°C 的 TCR，确保在温度变化时读数稳定。
问：我可以在高电流应用中使用表面贴装电流检测电阻吗？
答：是的。我们的 WSN 系列采用 SMD 封装，额定功率高达 7W，通过适当的 PCB 布局和热管理，适用于高达 100A 的电流。对于更高电流 (>200A)，建议使用我们的 FLU 母线分流器。
问：如何计算最佳电阻值？
答：选择在最大电流下产生 50mV 至 100mV 压降的电阻。例如，对于 50A 最大电流，1mΩ 电阻器会产生 50mV 压降。始终验证功耗 (P = I²R) 是否保持在电阻器的额定值范围内。
要了解有关我们特定电流检测电阻器产品的更多信息，请探索以下产品类别：
·OAR 系列（露天金属元件）——用于逆变器和电源电流检测的垂直通孔电阻器。
·FLQ53/FLQ50 系列（立式合金）——用于电池管理和电机控制的紧凑型径向引线分流器。
·WSN 系列（裸合金 SMD）——表面贴装，适用于汽车和高频应用。
·FLU 系列（母线分流器）——带有开尔文连接的大电流母线分流器，用于电池架和电动汽车充电。
无论您需要用于新 BMS 设计的精密电流检测电阻器、用于汽车电子产品的高可靠性 SMD 分流器，还是用于配电系统的定制母线解决方案，我们的团队都随时准备为您提供帮助。请立即联系我们获取详细建议、技术咨询或工厂参观。
