金属合金电流检测电阻

设计优势

RST Electric 的金属合金电流检测电阻器为测量现代电力电子设备中的直流和交流电流提供了高度稳定、低电感的解决方案。该低欧姆电阻专为电路板空间有限且精度至关重要的应用而设计，采用精密金属合金元素（锰铜或类似元素），可提供低温度系数、高浪涌能力和长期稳定性的出色组合。垂直的径向引线封装允许电阻器直立，最大限度地减少其占地面积，同时促进元件周围的自然空气循环——这在注重散热的密集布局中是一个关键优势。

结构优化

该金属元件电阻器的结构针对电气性能和机械可靠性进行了优化。电阻元件由高稳定性合金制成，温度系数低至±50 ppm/°C，确保电阻值在工作温度范围内几乎保持恒定。然后将该元件焊接到镀锡铜引线上，并封装在阻燃外壳中，该外壳提供机械保护，同时允许露天设计最大限度地冷却。由此产生的元件具有超低电感，使其适用于高频开关电路，而传统的线绕电阻器会在高频开关电路中引入不需要的相移或电压尖峰。

电阻和额定电流规格

FLQ53 系列的电阻范围为 2mΩ 至 50mΩ，额定电流为 2.5A 至 21A，相当于满量程下 50mV 至 100mV 的典型压降，非常适合与模数转换器和运算放大器直接连接。 ±1%、±2% 和 ±5% 的标准公差适用于精密仪器和通用应用。

作为中国值得信赖的金属合金电流检测电阻器制造商，RST Electric 将 10 多年的精密电阻器工程与严格的质量控制相结合，提供在最苛刻的环境中提供准确、无漂移电流反馈的组件。

技术规格

产品特点

1.超低电阻值——从2mΩ到50mΩ，能够精确测量从几安培到超过20A的电流，同时具有最小的功率损耗和低压降。

2.低温度系数 (TCR) – ±50 ppm/°C 至 ±100 ppm/°C 可确保在整个温度变化范围内保持稳定的电阻值，这对于精密电流感应至关重要。

3.极低电感——金属合金结构几乎消除了寄生电感，使其成为高频开关电路和快速瞬态响应的理想选择。

4.宽电流范围——单个系列涵盖2.5A至21A，提供跨多个功率级别的设计灵活性。

5.紧凑的垂直占地面积——径向引线直立设计最大限度地减少了PCB面积消耗，允许密集的元件放置。

6.高稳定性和可靠性——精密金属合金元件提供优异的长期稳定性和耐热循环性。

7.阻燃涂层——封装在耐用的阻燃材料中，满足工业和消费电子产品的安全要求。

8.精度公差——提供±1%、±2%、±5%和±10%，以适应高精度和成本敏感的设计。

9.可定制参数——特殊电阻值、引线成型和匹配对可满足特定应用的要求。

10. 轻松 PCB 集成 – 标准径向引线间距（5mm 至 50mm，取决于电流额定值）与自动插入设备兼容。

产品应用

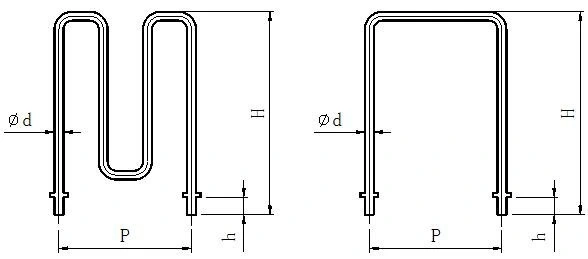

图纸和尺寸

包装及运输

RST Electric 确保安全交付每个金属合金电流检测电阻器：

● 散装：电阻器用防静电袋包装，并填充泡沫，然后放入瓦楞纸箱中，以防止引线弯曲和元件变形。

● 引线保护：使用泡沫端盖或塑料引线形成垫片使引线保持笔直。

● 文件：每批货物均包含装箱单和检验证书。

● 货运选项：小批量订单采用快递（DHL/FedEx/UPS），中批量订单采用空运，大宗订单采用海运。

常问问题

问：为什么选择RST Electric？

A: 我们深耕金属合金电流检测电阻领域已有10多年。我们拥有 ISO 9001 认证的生产基地。从合金选择、成型到检测整个过程中的每一步我们都独立控制，没有任何中间步骤。这确保了更高的成本效益。而且金属合金电流检测电阻精度高、散热好，适用于各种电力电子场景。

问：支持哪些定制服务？

答：支持全尺寸定制，包括电流额定值（2.5A - 21A）、阻值（2mΩ - 50mΩ）、公差（低至±0.5%）、引线成型（包括定制支撑高度）、引线镀层（锡铅、纯锡、镀金），以及温度系数、TCR等参数的个性化调整。

问: 有哪些质量保证？

答：每个金属合金电流检测电阻均经过100%电气测试（阻值、容差、TCR），并进行内部可靠性测试，以验证温度循环和电流循环下的稳定性。我们严格遵循ISO 9001标准，确保每件产品均符合工业级质量要求。

问：交货和售后有什么保证？

A: 对于标准规格产品，交货期为7-10天；对于定制产品，为 10-15 天。随货提供完整的检测报告、材料证明等。我们提供 12 个月的保修。提供远程故障诊断、备件供应、技术支持。还可以帮助完成产品集成和调试。
