开放式电流检测电阻

露天设计和散热优势

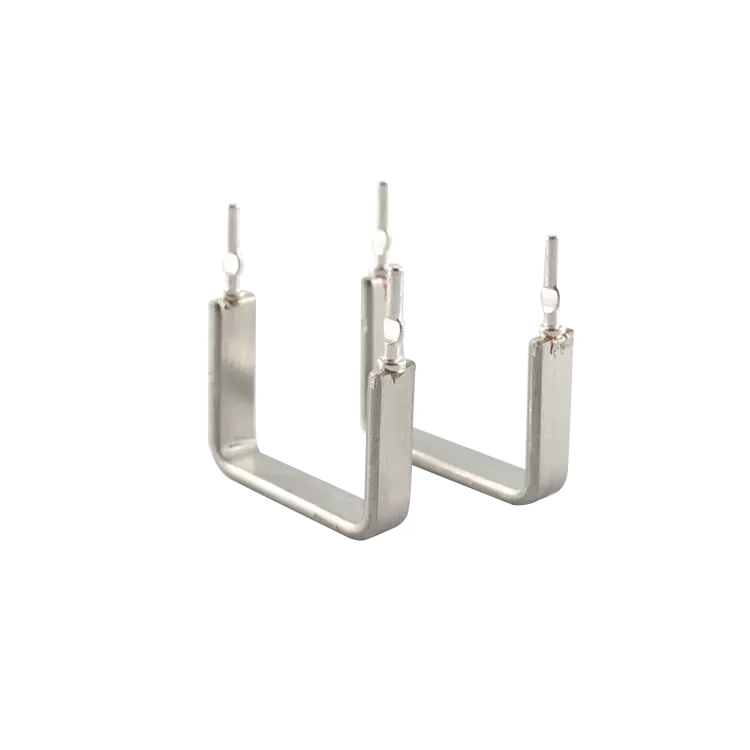

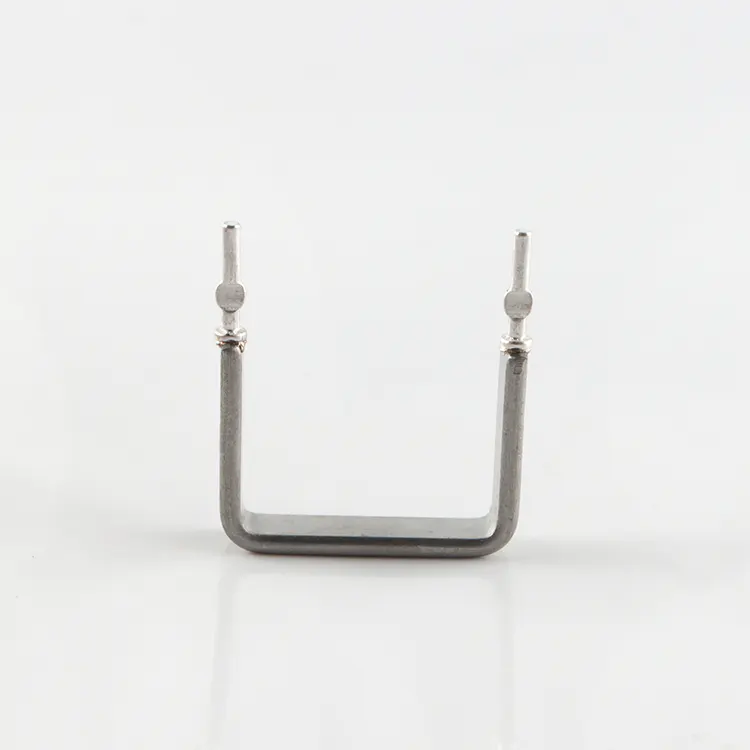

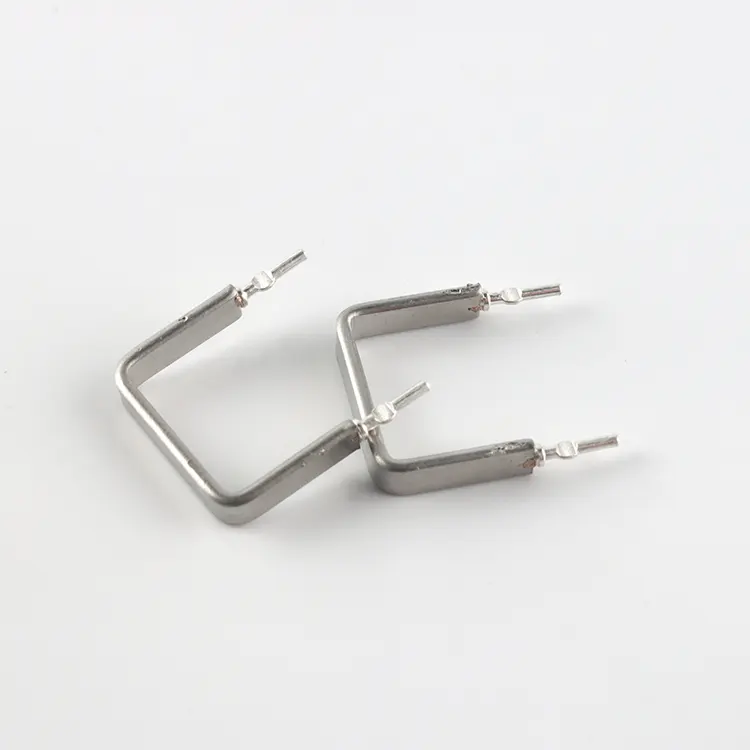

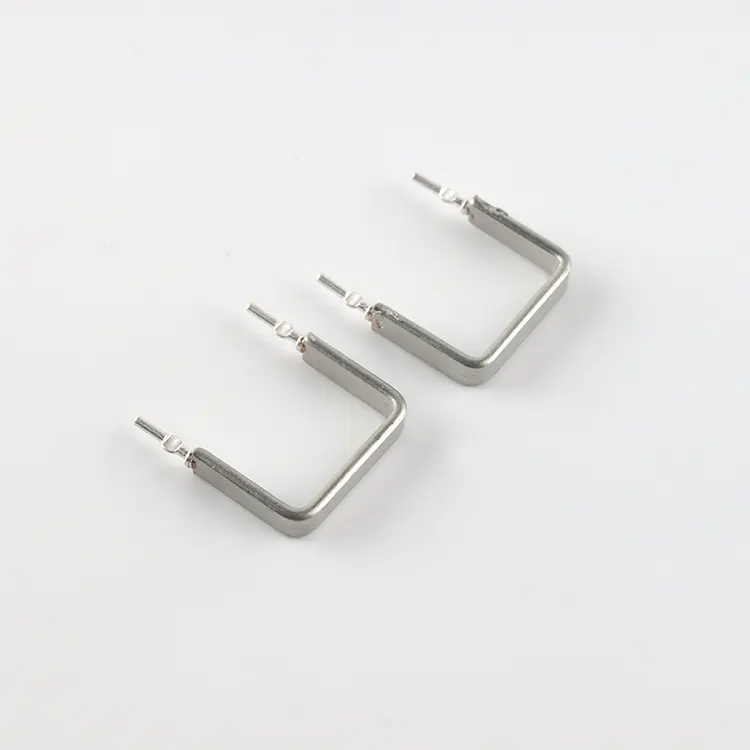

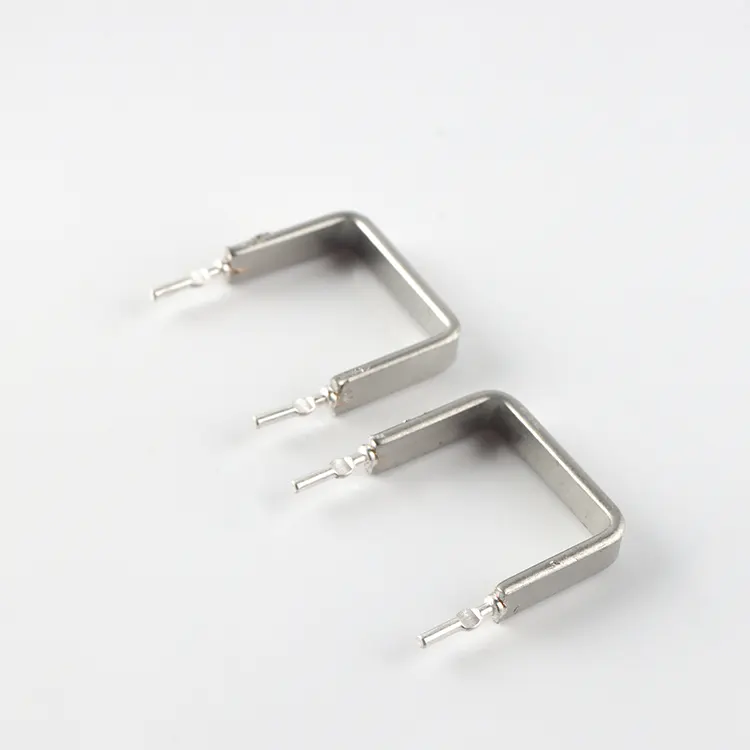

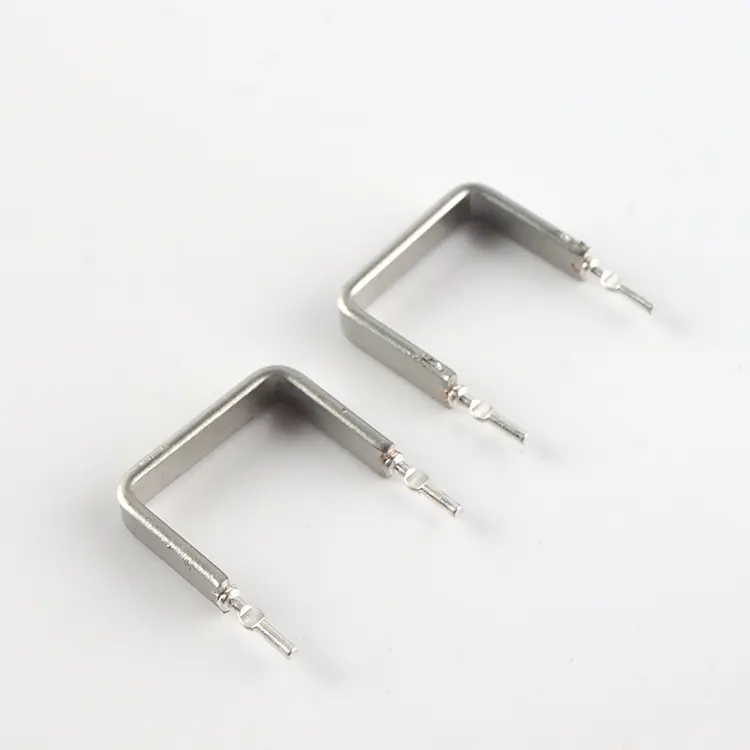

RST Electric 的开放式电流传感电阻器为需要精确测量紧凑型电子组件中高电流的工程师提供了专门的解决方案。与直接将热量散发到 PCB 中的传统表面贴装分流器不同，该露天电阻器采用垂直径向引线配置，将金属合金传感元件定位在电路板上方。这种独特的结构在组件下方形成了一个气隙，允许自然对流带走热量，并显着减少附近走线和组件上的热应力，这在密集封装的功率级中是一个关键优势。

核心结构与性能

该低欧姆电阻器的核心是精密金属合金元件（康铜或镍铬合金），因其稳定的温度系数 (40 ppm/°C) 以及在温度变化时保持精度的能力而被选择。该元件形成一个露天环路，并由坚固的镀锡铜引线支撑，该引线也用作电气连接。这种设计最大限度地减少了寄生电感，使 OAR 系列特别适用于高频开关电路，在这些电路中，传统线绕电阻器会产生不可接受的相移。整个组件不含铅且符合 RoHS 标准，采用防火结构，满足严格的安全要求。

OAR 系列规格和制造专业知识

OAR 系列的电阻范围为 5mΩ 至 100mΩ，非常适合产生与几安培至数十安培的电流成比例的低电平压降。 ±1%、±2% 和 ±5% 的标准公差适用于精密仪器和通用应用。 1W、3W 和 5W 额定功率涵盖了广泛的用途，从 CPU 核心功率监控到电池放电检测。作为中国值得信赖的开放式电流传感电阻器制造商，RST Electric 将 10 多年的精密电阻器工程与严格的质量控制相结合，提供能够在要求苛刻的电力电子设备中提供准确、可靠的电流反馈的组件。

技术规格

产品特点

我们的开放式电流传感电阻专为精确电流检测场景而设计，完全满足电力电子领域的严格要求。

我们采用开放式垂直结构设计，将电阻元件升高到PCB电路板上方，形成底部气隙。这样可以通过自然对流快速散热，有效减少相邻电路和敏感元件的热应力。这种设计在密集封装的电源模块中尤其有利，显着增强了整体稳定性。

该产品电阻值覆盖5mΩ至100mΩ的超低范围，可实现大电流测量，同时降低功率损耗和压降。具备40ppm/°C的低温系数，在温度变化的环境下保持电阻稳定性，保证电流检测的准确性，适合动态工作场景。

该产品采用开环无绕结构，最大限度地减少寄生电感并适应高频开关电路，避免相移。核心部件采用铜镍（CuNi）、镍铬（NiCr）等精密合金制成，结合全焊接结构，确保机械和电气连接牢固，可承受振动和热应力，使用寿命长。

此外，该产品尺寸紧凑，采用垂直布局，与水平轴向或大型SMD分流电阻相比，可显着节省PCB板空间，满足密集布局的要求。径向引线可适应标准PCB孔径，兼容波峰焊和手工组装，平衡自动化生产和手动操作需求，同时符合RoHS标准，具有防火结构，满足工业和消费电子的安全和环保要求，公差低至±0.5%，适合高精度检测场景。

产品应用

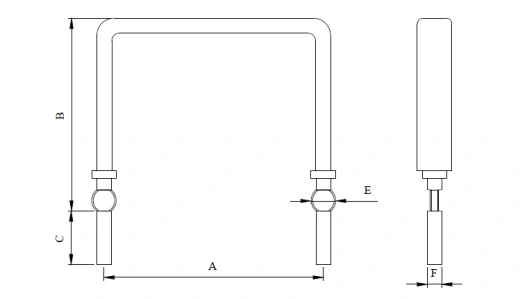

图纸和尺寸

包装及运输

RST Electric 非常重视每个露天电流传感电阻的运输安全。制定了完善的包装和交付计划，确保产品完好无损地交付给客户，保障购买体验。

在批量包装方面，每个电阻器被放入带有泡沫填充的防震袋中，然后放入瓦楞纸板箱中。有效防止引线弯曲和元件变形，避免运输过程中碰撞损坏。对于引线部分，我们采用泡沫端盖或塑料引线定位垫进行固定，确保引线保持平直，不影响后续安装和使用。

每批货物，我们都会随货附上装箱单和检验证书，方便客户验收和验证，满足合规审核要求。运输方式灵活适应不同采购数量：小批量订单采用DHL、FedEx、UPS等国际快递服务发送，交货快捷；空运选择中批量订单，平衡交货时间和成本；大批量订单通过海运发送，降低运输成本，充分满足客户的交货时间要求。

所有产品在包装前都会进行100%的电气测试，重点检测电阻值和容差，同时对外观进行目视检查，确保每件产品均符合既定的性能标准，不产生不合格产品。

我公司核心实力

作为中国合法认证的制造商，RST Electric 致力于生产开放式电流传感电阻器已有 10 多年的历史。通过专注专业领域，展现专业能力，成为全球客户值得信赖的选择。

RST Electric实现全流程自主控制。从金属合金的选材、部件成型、焊接到最终产品检验，所有任务均由内部团队独立完成。每一步都严格控制，确保产品质量稳定、均一。我们坚持厂家直供模式，成本结构透明，没有任何中间环节额外加价。这使得客户能够以更合理的成本购买到高品质的OAR系列电阻器。

RST Electric拥有ISO 9001认证的生产基地，配备低欧姆精密电阻专用生产线。每款产品均经过100%电气测试，同时还进行内部热性能和可靠性测试，以验证开放式冷却的有效性。经验丰富的工程团队专注于电力电子领域电流检测解决方案，能够精准满足客户需求。

RST Electric的产品出口到德国、美国、日本、韩国、巴西等40多个国家。是全球电源制造商、汽车电子企业、工业驱动制造商的可靠供应商。在超低电阻、高精度电流检测应用方面积累了丰富的经验。

RST Electric 提供完全定制。功率、电阻值、公差、材料、线材成型、线材涂层均可根据客户要求定制。同时提供10至25个工作日的灵活交货期、完整的技术文档、12个月的保修以及远程故障诊断和技术支持。确保了客户采购和产品集成的全过程。
