厚膜电阻器是一种固定电阻器，通过将电阻浆料（通常是金属陶瓷-陶瓷金属复合材料）丝网印刷到陶瓷基板上，然后在高温下烧制而成。该工艺创建了耐用、稳定的电阻元件，可以精确修整该元件以实现严格的公差。与线绕电阻器不同，厚膜技术具有低电感、高功率密度和出色的高频性能，使其成为开关电源、缓冲电路、功率放大器和电压调节应用的首选。
在瑞斯特电气，我们专注于制造采用行业标准 TO220 和 TO247 封装的高可靠性厚膜功率电阻器。我们的 PRT35、PRT50 和 PRT100 系列的额定功率为 35W 至 100W（安装散热器），电阻值为 0.1Ω 至 1MΩ。凭借 10 多年的厚膜工程专业知识和 ISO 9001 认证的设施，我们为最苛刻的工业、汽车和消费应用提供兼具精度、热效率和长期稳定性的组件。
选择最佳的厚膜电阻器需要仔细考虑几个关键参数：
·额定功率和热管理：确定电阻器必须消耗的连续或间歇功率。我们的 PRT35 (35W)、PRT50 (50W) 和 PRT100 (100W) 系列均配有散热器；如果没有散热器，它们可处理 2.5W–3.5W。正确的热界面材料（油脂或垫）和散热器尺寸对于实现全功率至关重要。
·电阻值及容差：0.1Ω至1MΩ之间选择，容差为±1%、±5%或±10%。严格的公差确保了反馈网络、分压器和电流检测电路的精度。
·温度系数 (TCR)：为了在整个温度范围内保持稳定的性能，请选择低至 ±50 ppm/°C（对于值 >10Ω）至 ±300 ppm/°C（对于低欧姆或高电阻范围）的 TCR。我们的 TCR 选项针对每个阻力带进行了优化。
·包装样式：
TO220 (PRT35/PRT50) – 紧凑型单螺钉安装，非常适合空间受限的 PCB 和散热器。
TO247 (PRT100) – 占地面积更大，功率处理能力更高，适用于工业驱动器和高功率电源。
·额定电压：验证最大工作电压（高达700V）和介电耐受（1800VAC）满足您的电路要求。
·工作环境：考虑温度范围（-65°C至+175°C）、耐湿性和绝缘要求（>10GΩ）。我们的电阻器专为恶劣的工业和汽车环境而设计。
通过评估这些参数，您可以确保您的厚膜电阻器在其预期应用中提供可靠、稳定的性能。

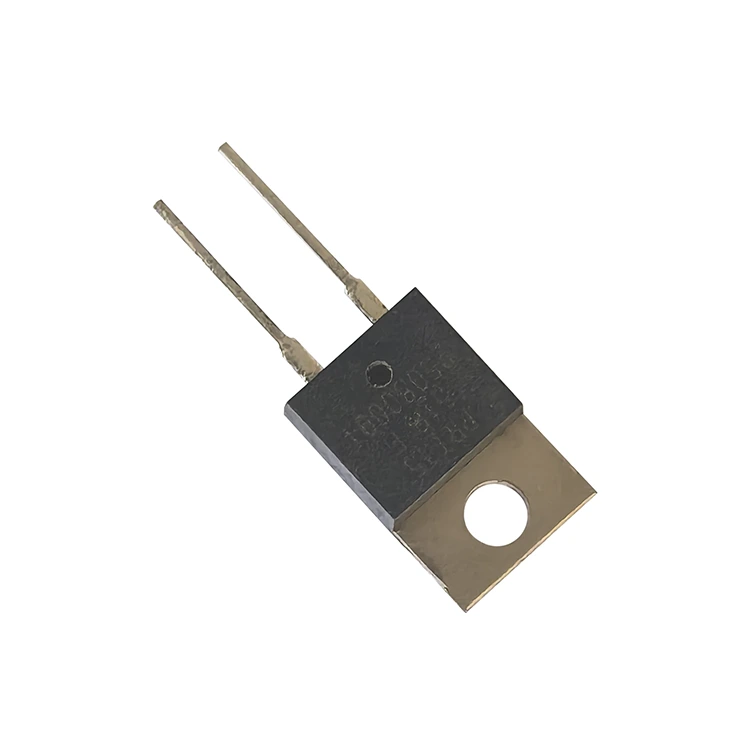

PRT35 系列为需要高达 35W 功耗且采用适当散热器安装的应用提供了紧凑、多功能的解决方案。它采用标准 TO220 封装，采用模制塑料外壳，具有高绝缘电阻 (>10GΩ) 和 1800VAC 介电强度。电阻值范围为 0.1Ω 至 1MΩ，精度范围的 TCR 低至 ±50 ppm/°C。非常适合开关电源、缓冲电路和电压调节。
PRT50 系列采用相同的 TO220 封装，通过安装散热器将功率处理能力提高至 50W（不带散热器时为 3W）。它与 PRT35 具有相同的宽电阻范围、严格的公差和坚固的结构，使其适用于电机驱动、功率放大器和工业控制等较高功率应用。

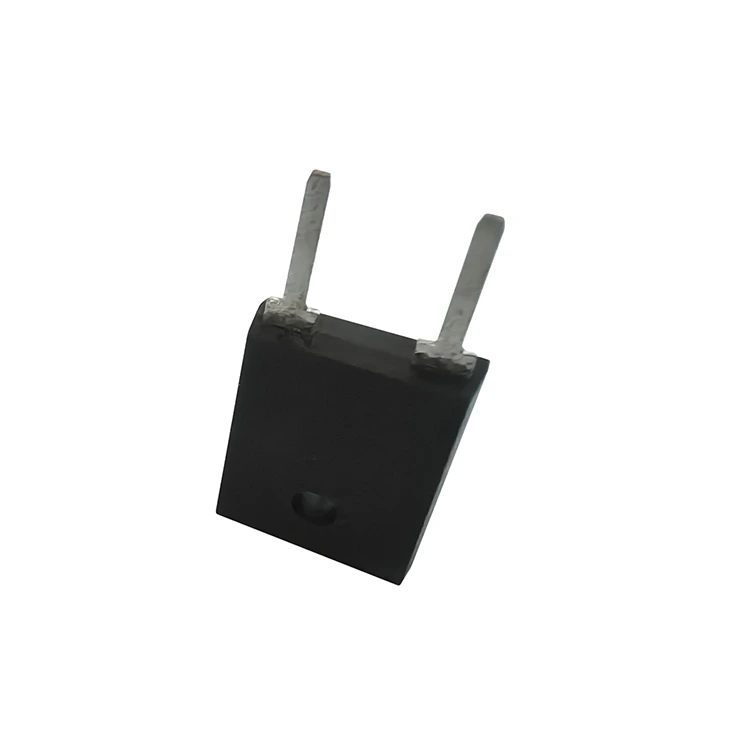

对于需要最大功率密度的应用，PRT100 系列采用更大的 TO247 封装，在安装散热器时提供 100W 功率（不带散热器时为 3.5W）。它的最大工作电压为700V，工作温度范围为-65°C至+175°C，专为大功率开关电源、脉冲负载电路和可再生能源逆变器而设计。电阻值范围为 0.2Ω 至 1MΩ，TCR 选项范围为 ±50 至 ±300 ppm/°C。
·无感结构：厚膜技术本质上提供超低电感，非常适合高频开关应用。
·单螺钉安装：使用 M3 螺钉（最大扭矩 0.9 Nm）轻松固定到散热器或底盘。
·精度公差：±1%、±5%、±10%，满足高精度和通用要求。
·全面安全：可承受1800VAC耐压，绝缘电阻>10GΩ，确保高压电路安全运行。
| 行业 | 具体应用 | 推荐系列 |
| 开关电源 | 输出负载电阻、缓冲电路、预充电网络 | PRT35、PRT50 |
| 电机驱动器和 VFD | 动态制动、缓冲电路 | PRT100、PRT50 |
| 功率放大器 | 发射极退化，Zobel 网络 | PRT35、PRT50 |
| 电压调节 | 反馈网络、泄放电阻 | PRT35、PRT100 |
| 脉冲电路 | 脉冲负载、浪涌电流限制 | PRT100 |
| 工业控制 | 电机驱动缓冲器、制动电路 | PRT50、PRT100 |
| 汽车电子 | DC-DC转换器、LED照明驱动器 | PRT35、PRT50 |
| 可再生能源 | 太阳能逆变器缓冲器、风力涡轮机控制 | PRT100 |
| 测试与测量 | 电子负载、校准标准 | PRT35、PRT50、PRT100 |
作为一家经过认证的中国制造商，我们对厚膜沉积、激光修整、组装和测试保持完全控制。我们的工厂直接定价可确保在不影响质量的情况下提供具有竞争力的成本。
我们的工厂占地 7,000 多平方米，配备自动化丝网印刷线、高温烧制炉和激光修边系统。每个厚膜电阻都会经历：
·100%电阻和公差验证
·介电强度和绝缘电阻测试
·TCR 采样符合 IEC 60115
·温度循环、负载寿命和湿度的样品测试
我们专注于定制配置，以满足您的具体规格：
·额定功率：35W、50W、100W（可定制）
·电阻值：0.1Ω至1MΩ（特殊值可提供）
·公差：±1%、±5%、±10%（定制低至±0.5%）
·TCR：±50至±300 ppm/°C（可定制）
·包装：散装管、卷带和卷轴、定制
·引线成型：直形、切割成型、定制
·特殊筛选：高温老化、热循环、老化
我们的产品出口到美国、德国、日本和韩国等 40 多个国家，赢得了可靠的声誉。我们的多语言技术支持团队提供售前咨询、应用工程和售后服务。
问：厚膜电阻和薄膜电阻有什么区别？
答：厚膜电阻采用丝网印刷金属陶瓷浆料，成本较低，阻值范围较宽（0.1Ω–1MΩ），精度适中。薄膜电阻器使用溅射金属层，以更高的成本提供更严格的公差 (±0.1%) 和更低的 TCR (±25 ppm/°C)。电力应用首选厚膜；精密仪器用薄膜。
问：如何安装 TO220/TO247 电阻器以获得最大功耗？
答：使用合适的散热器，并在电阻片和散热器之间涂上导热油脂（或导热垫）。将安装螺钉拧紧至最大 0.9 Nm。确保散热器表面平整、清洁。如果没有散热器，功率必须降额至 2.5W–3.5W。
问：高频开关电路可以使用厚膜电阻吗？
答：是的。厚膜电阻器本身具有较低的电感，使其适用于缓冲电路、栅极驱动电阻器和高频功率转换器。对于极其关键的应用，我们的 PRT 系列提供无感性能。
问：厚膜电阻器的典型寿命是多少？
答：通过适当的降额和充分的冷却，厚膜电阻器可以运行数十年。我们的耐久性测试在额定功率下模拟 1000 小时，电阻漂移极小。
问：如何为我的应用选择正确的 TCR？
答：对于精密电路（例如电压基准、反馈网络），请选择低 TCR (≤±50 ppm/°C)。对于通用应用，高达 ±300 ppm/°C 的 TCR 是可以接受的。我们的数据表按电阻值提供 TCR 范围。
要了解有关我们特定厚膜电阻器产品的更多信息，请探索以下产品类别：
·PRT35 系列（TO220，35W）——用于电源和放大器的紧凑型多功能厚膜电阻器。
·PRT50 系列（TO220，50W）——在相同的 TO220 占地面积内提供更高的功率，适用于工业应用。
·PRT100系列（TO247，100W）——用于逆变器、电机驱动和可再生能源系统的大功率厚膜电阻器。
无论您需要用于新电源设计的标准厚膜电阻器还是用于特殊工业应用的定制设计解决方案，我们的团队都随时准备为您提供帮助。请立即联系我们获取详细建议、技术咨询或工厂参观。
