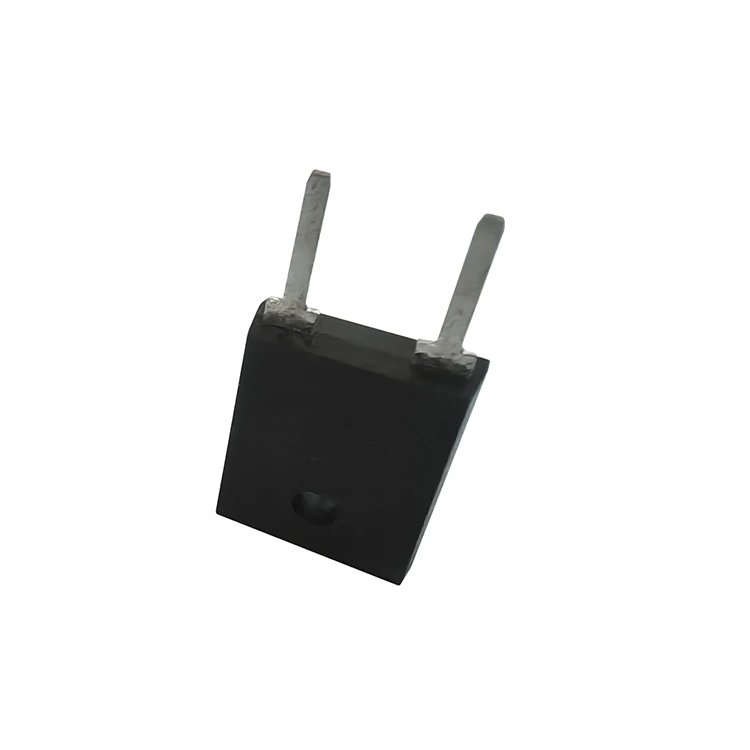

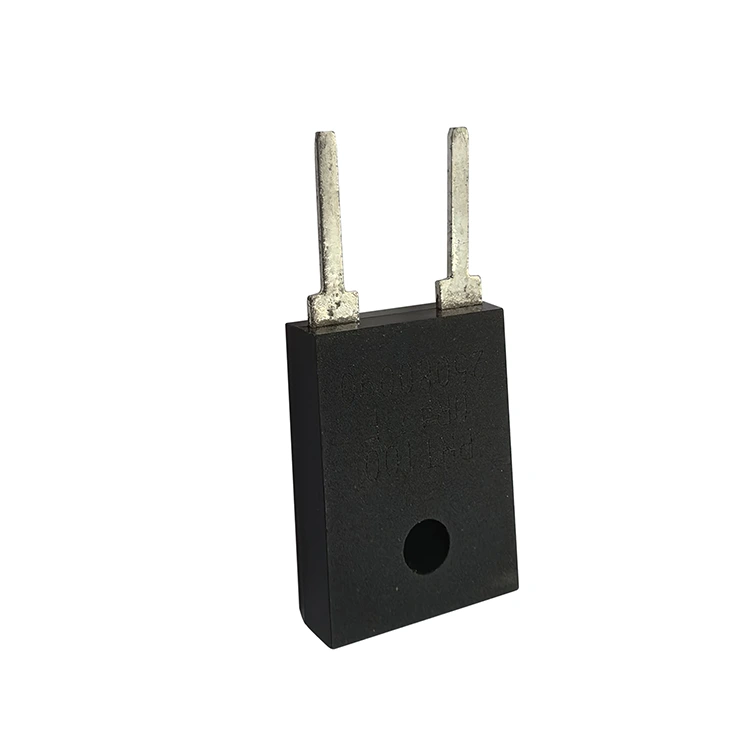

TO247 厚膜功率电阻

RST Electric 的 TO247 厚膜功率电阻器代表了功率电阻器封装的下一步，与传统 TO220 器件相比，其功率处理能力显着提高，同时保持了熟悉、易于安装的外形尺寸。该散热器安装电阻器专为 35W 或 50W 不足但又无法使用较大底盘安装电阻器的应用而设计，采用紧凑型 TO247 封装，在 25°C 外壳温度下提供 100W 功率（无散热器时为 3.5W）。单螺钉安装接口简化了机械集成，使工程师能够使用热界面材料将设备直接连接到散热器或机箱，以实现最佳热传递。

优化架构

该高功率厚膜电阻器的内部结构针对电气性能和热效率进行了优化。高稳定性电阻层沉积在氧化铝基板上，然后将其引线键合到引线框架并封装在坚固的模制塑料封装中。这种结构提供了卓越的绝缘性能，可承受 1800VAC 并保持绝缘电阻大于 10GΩ。厚膜技术的无感特性确保了最小的寄生电感，使 PRT100 适用于高频开关电路和快速瞬态应用。

严格的场景适配

PRT100 系列涵盖从 0.2Ω 到 1MΩ 的广泛电阻范围，TCR 选项从 ±50 ppm/°C（对于精度值 >10Ω）到 ±300 ppm/°C（对于低欧姆或高电阻范围）。标准容差包括 ±1%、±5% 和 ±10%，适用于高精度仪器和通用电源应用。该 TO247 电阻器具有 -65°C 至 +175°C 的扩展工作温度范围，非常适合可靠性至关重要的恶劣环境。作为中国值得信赖的 To247 厚膜功率电阻器制造商，RST Electric 将 10 多年的厚膜工程专业知识与精密制造相结合，提供在最苛刻的电力电子电路中提供可靠、稳定性能的组件。

技术规格

标准规格

电气性能

● 引线材质：镀锡铜

● 最大扭矩：0.9Nm

● PRT100 25℃额定功率（不含散热板）为3.5W。

● 功率限制取决于封装的表面温度。

● 散热膏必须正确涂抹

与竞争对手相比，我们的 To247 厚膜功率电阻有哪些优势？

1.高功率密度——25°C外壳温度下为100W，可实现紧凑的高功率设计，无需笨重的底盘安装电阻。

2.TO247 行业标准封装 – 熟悉的封装和单螺钉安装简化了机械集成和热管理。

3.扩展温度范围——工作温度范围为-65°C至+175°C，适用于恶劣的工业、汽车和航空航天环境。

4.高电压能力——700V最大工作电压和1800VAC介电强度确保在高压电路中安全运行。

5.宽阻值范围——单系列从0.2Ω到1MΩ，涵盖从大电流传感到高阻抗分压的应用。

6.无感结构——厚膜技术最大限度地减少寄生电感，使其成为高频开关和缓冲器应用的理想选择。

7.精度公差——提供±1%、±5%和±10%，以满足高精度和通用要求。

8.低 TCR 选项 – 精度值低至 ±50 ppm/°C >10Ω，确保在温度变化时保持稳定的性能。

9.绝缘性能优良——耐1800VAC，绝缘电阻>10GΩ，保证高压电路的安全。

10.坚固的结构——模制塑料外壳可保护电阻元件免受机械应力、湿气和污染物的影响。

产品应用

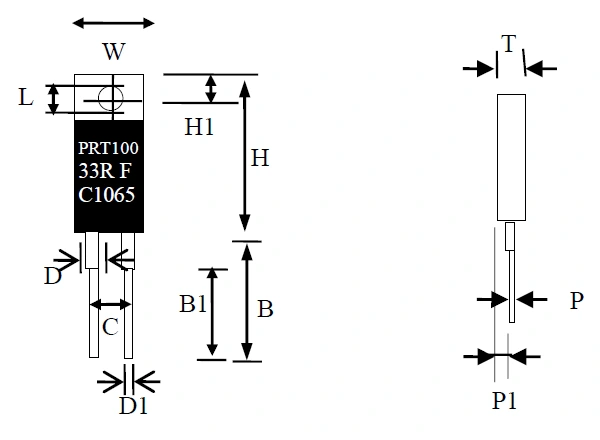

图纸和尺寸：

运输方式

为确保我们的电阻在整个运输过程中不被损坏，我们制定了详细的包装和运输计划，兼顾防护性和适应性，全面保障产品质量。

批量运输时，所有 To247 厚膜功率电阻器均使用防静电管或特殊托盘进行包装，精确贴合包装尺寸。这不仅有效防止引脚弯曲或变形，还可以保护安装焊盘不被碰撞或磨损，避免对后续安装和电气性能产生任何影响。

对于引脚保护，我们使用泡沫端盖或塑料模制垫进行固定，确保引脚始终保持笔直。无需买家后续修正，提高了装配效率。

包装服务

此外，我们还可按需提供定制卷带包装服务，适用于自动化流水线，帮助采购商提高生产效率。每批货物均附有详细的装箱单及检验证书，方便采购商验证验收，确保每只To247厚膜功率电阻均符合规格要求。运输方式灵活，可适应不同的采购数量。小批量订单通过DHL、FedEx、UPS等国际快递服务发送，交货快捷；中批量订单采用空运，平衡交货时间和成本；大批量订单通过海运，大幅降低运输成本。值得注意的是，所有电阻在封装前均经过100%电气测试，特别注重验证阻值、容差，并抽样TCR验证，以确保交付的产品符合标准。

选择RST Electric的五个理由

经验丰富

经过十年的深入发展和积累，RST Electric已成为全球买家的首选合作伙伴。其核心优势集中在大功率场景的专属能力，区别于普通厂商，完全满足严格的采购要求。作为中国合法认证的制造商，我们十多年来一直致力于To247厚膜功率电阻的研究和生产。我们是厚膜技术领域的专业制造商，实现从厚膜沉积、激光微调、元件组装到产品检测的全流程自控。没有外包环节，从源头保证了产品质量的一致性，消除了过程控制疏忽造成的性能偏差。

厂家直供

厂家直供模式是我们的核心竞争力之一。所有电阻均直接从工厂发货，没有任何中间商加价。价格透明可追溯，让买家以更优惠的成本采购到高品质、大功率的电阻。同时，我们拥有ISO 9001认证的生产基地，配备专属To247厚膜功率电阻生产线。每个产品都经过 100% 电气测试。我们可以根据采购要求提供符合MIL-PRF-55342和AEC-Q200标准的抽样测试。我们专业的工程团队在大功率电子和热管理方面拥有丰富的经验，可以为买家提供有针对性的技术支持，解决产品集成过程中的各种问题。

全球合作

我们拥有丰富的全球合作经验，已成为全球电源制造商、汽车电子企业、工控生产商的可靠供应商。我们的产品出口到德国、美国、日本等40多个国家。我们深谙不同行业、地区的标准和要求，能够精准满足各种大功率场景的使用需求。

支持定制

在定制服务方面，我们可以提供全方位的定制，包括100W及定制功率、0.2Ω至1MΩ及特殊阻值、±0.5%至±10%公差、多种TCR选择，以及排针、特殊筛选等个性化服务，完美满足不同买家的专属需求。

售后服务

我们提供全面的交付和售后保证。标准尺寸产品可在10至15天内交货，而定制产品交货期为15至25天，可灵活适应采购商的生产计划。除产品外，我们还提供完整的文件，如测试报告、材料认证、RoHS/REACH声明等，以满足合规审核的要求。所有产品均享有12个月的保修期。保修期内，我们提供远程故障诊断、备件配送服务，专业的技术团队为产品集成提供全程支持，确保采购商全程无忧，真正实现合作共赢。
