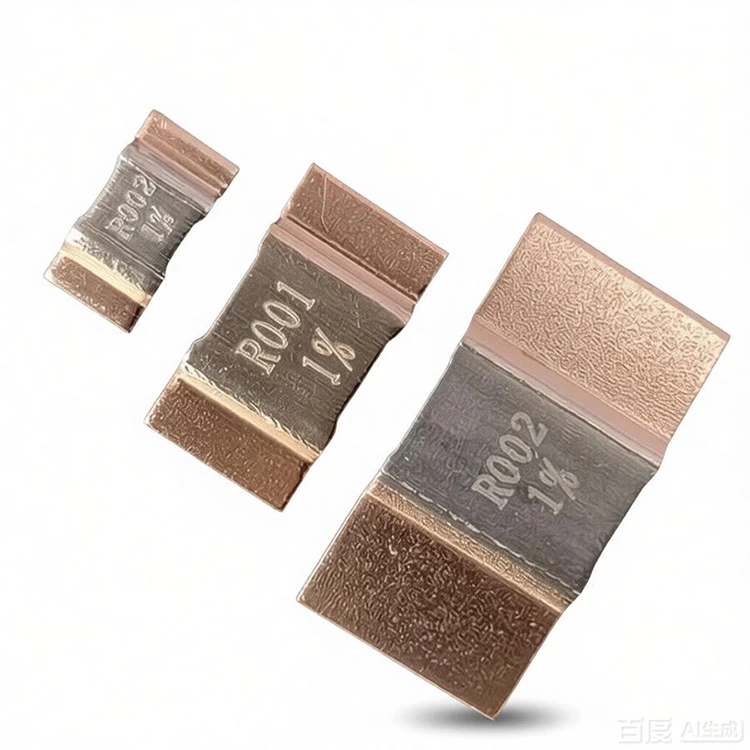

裸合金电流检测电阻

RST Electric 的裸合金电流检测电阻代表了最先进的精密电流检测技术。该表面贴装分流器专为电路板空间宝贵且测量精度至关重要的应用而设计，采用先进的电子束焊接工艺将高稳定性合金电阻元件与纯铜电极连接在一起。这种全金属结构消除了传统厚膜或线绕分流器中常见的寄生电感和热电动势，从而能够在高频电路中实现快速、准确的电流检测。

芯材

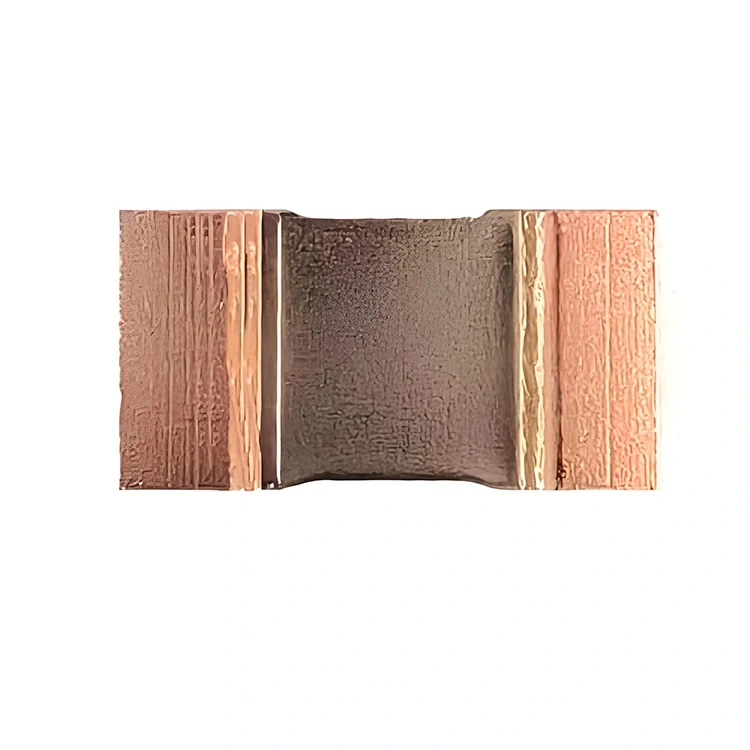

该低欧姆电阻器的核心是精密合金元件，提供三种材料选择：用于低 TCR 应用的锰铜 (CuMn)、用于卓越稳定性的 Karma (NiCr) 以及用于高温环境的 FeCrAl（铁铬铝）。该元件通过电子束焊接到纯铜端子上，形成具有最小接触电阻和卓越机械强度的整体结构。其结果是电阻器能够承受高浪涌电流、热循环和长期老化而无漂移。

WSN 系列有四种标准表面贴装封装：

● 2512 (6.4×3.2mm) – 额定功率3W，非常适合紧凑型功率级

● 3920 (10×5.2mm) – 5W 额定值，针对汽车和工业应用进行了优化

● 5930 (15×7.2mm) – 7W额定值，适用于大电流母线和电池组

● 2726 (6.95×6.6mm) – 5W 额定值，独特的薄型方形格式，适合密集布局

电阻值范围从业界领先的 0.1mΩ 到高达 5mΩ，公差小至 ±0.5%，TCR 低至 ±100 ppm/°C（锰铜）。每个单元都根据 AEC-Q200 标准经过严格的可靠性测试，包括温度循环、高温存储、负载寿命和湿热暴露。

作为中国值得信赖的裸合金电流检测电阻器制造商，RST Electric 将 10 多年的精密电阻器工程与先进的制造技术相结合，提供满足汽车、工业和可再生能源应用最苛刻要求的组件。

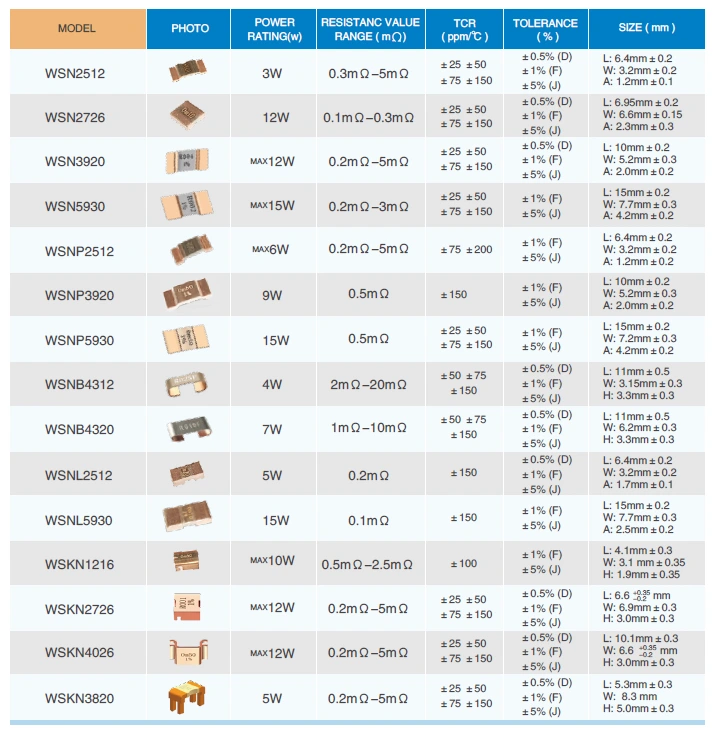

技术规格

产品特点

1.电子束焊接结构——整体合金铜焊接消除了接触电阻，确保了卓越的机械强度和长期稳定性。

2.低至0.1mΩ的超低电阻——能够以最小的功率损耗和压降精确测量数百安培的电流。

3.极低电感（0.5nH – 5nH）——接近零的寄生电感允许在高频开关电路（高达几MHz）中使用而不会出现信号失真。

4.极低的热电电动势 (<1μV/°C) – 最大限度地减少电阻器上的温度梯度引起的测量误差，这对于精确电流感应至关重要。

5.多种合金选项 – 选择 Manganin（低 TCR）、Karma（高稳定性）或 FeCrAl（高温）来优化特定应用的性能。

6.行业标准 SMD 封装 – 提供 2512、3920、5930 和 2726 尺寸，与自动化组装流程兼容。

7.高功率密度——紧凑型 5930 封装功率高达 7W，非常适合空间受限的电源模块和电池组。

8. 精度公差 – ±0.5% 可用于汽车 BMS 和工业驱动器中的高精度电流测量。

9.全金属结构——无陶瓷基板或厚膜材料确保卓越的脉冲处理和导热性。

产品应用

图纸和尺寸

包装及运输

RST Electric 确保安全交付每个裸合金电流检测电阻器：

● 卷带包装：所有 WSN 系列电阻均采用 7 英寸或 13 英寸卷盘提供（每盘数量：2512 为 4000 个、3920/5930 为 2000 个、2726 为 1000 个），与自动取放组装兼容。

● 散装包装：可根据原型设计或小批量生产的要求提供。

● 湿度敏感性：这些电阻器被分类为MSL 1（无限保质期），不需要针对湿度进行特殊处理。

● 文件：每批货物均包含装箱单、检验证书和材料声明。

● 货运选项：小批量订单采用快递（DHL/FedEx/UPS），中批量订单采用空运，大宗订单采用海运。

常问问题

1.问：选择RST电气有什么优势？

答：我们深耕裸合金电流检测电阻器领域已超过 10 年。我们是一家经过认证的制造商，可以完全控制合金选择、电子束焊接和测试过程。没有中间步骤。工厂直接供货，价格性价比高。我们拥有 ISO 9001 认证的生产基地和专用生产线。每件产品均经过100%电气测试，样品通过AEC-Q200汽车级可靠性测试。品质稳定可控，精准适配汽车、工业应用等苛刻场景。

2.问: 贵公司提供哪些定制服务？

A：我们提供跨多个维度的全面定制服务：封装尺寸支持2512、3920等标准规格，也支持定制尺寸；阻值范围0.1mΩ至5mΩ，特殊阻值可定制；公差可低至±0.1%，适合不同精度要求；材质可为锰铜、卡马等，或定制合金；同时支持±100至±750ppm/°C的TCR选项，端子涂层可根据需求选择纯锡、锡铅或镀金。

3.问: 有什么质量保证？

答：我们生产的每个裸合金电流检测电阻都经过 100% 电气测试，重点检查电阻值和容差等核心参数。样品还根据AEC-Q200标准进行测试，包括温度循环、负载寿命、高温存储和湿度测试，完全满足汽车应用的性能要求。我们拥有ISO 9001认证的生产体系​​，以及致力于汽车级电流检测解决方案的专业工程团队，确保产品的长期稳定性和可靠性。

4.问: 交货时间、运输方式和售后保证是什么？

A: 交货时间是灵活的。对于标准尺寸的产品，需要10-15个工作日；对于定制产品，需要 15-25 个工作日。可以根据购买数量选择运输方式。小批量可以使用DHL等国际快递服务；中批量可采用空运；对于大批量，可以使用海运。售后提供12个月保修。可进行远程故障诊断和备件交付。随货可提供检测报告、材质证明等完整文件。同时全程提供产品集成技术支持，确保无忧的购买体验。
