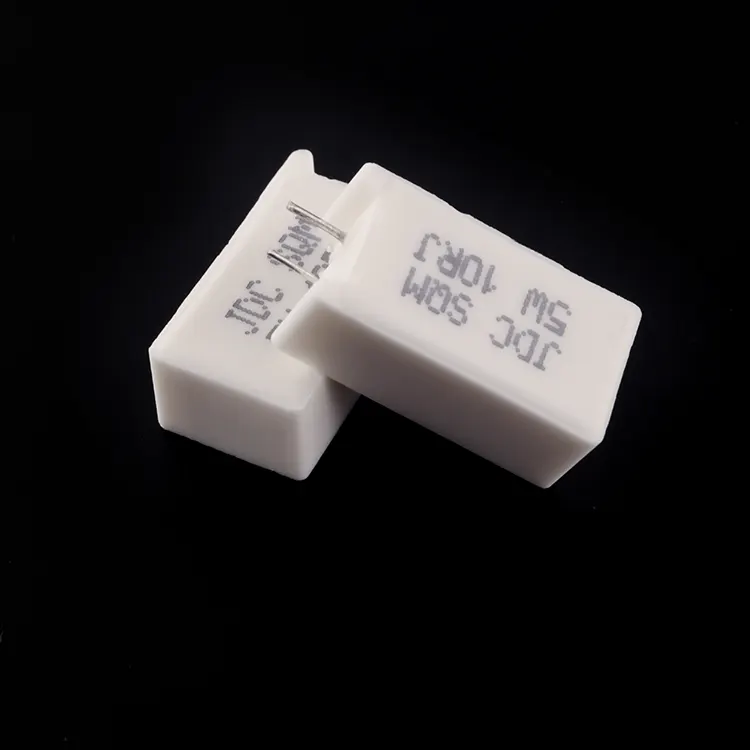

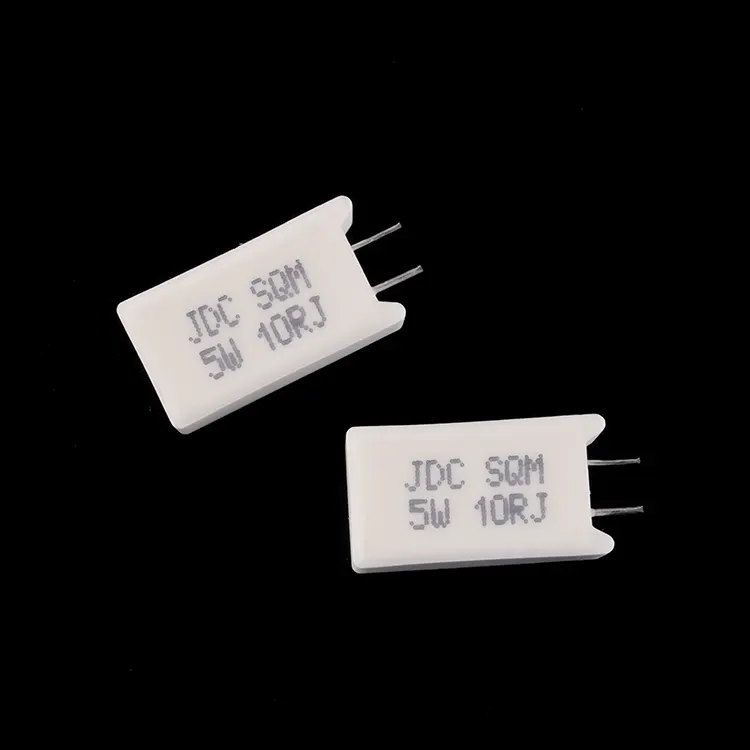

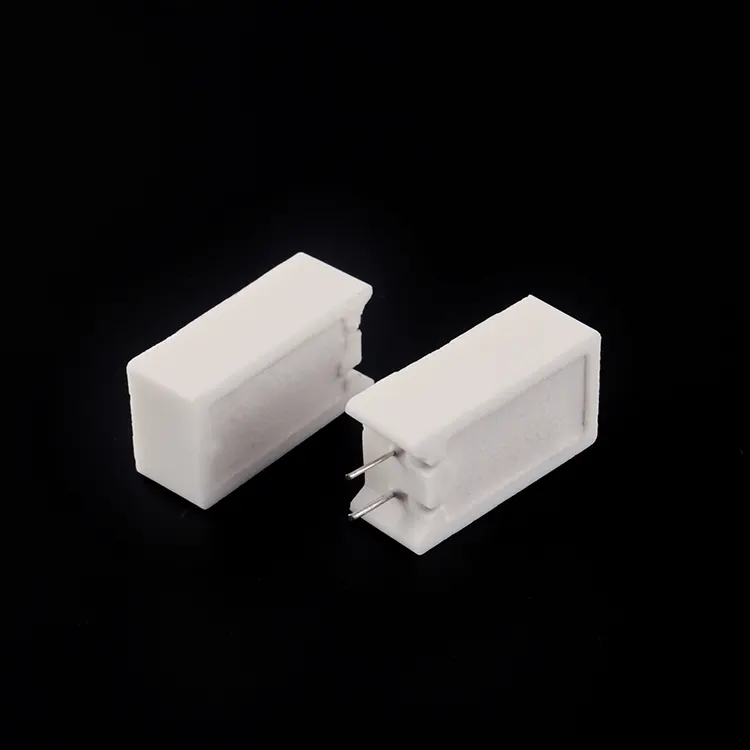

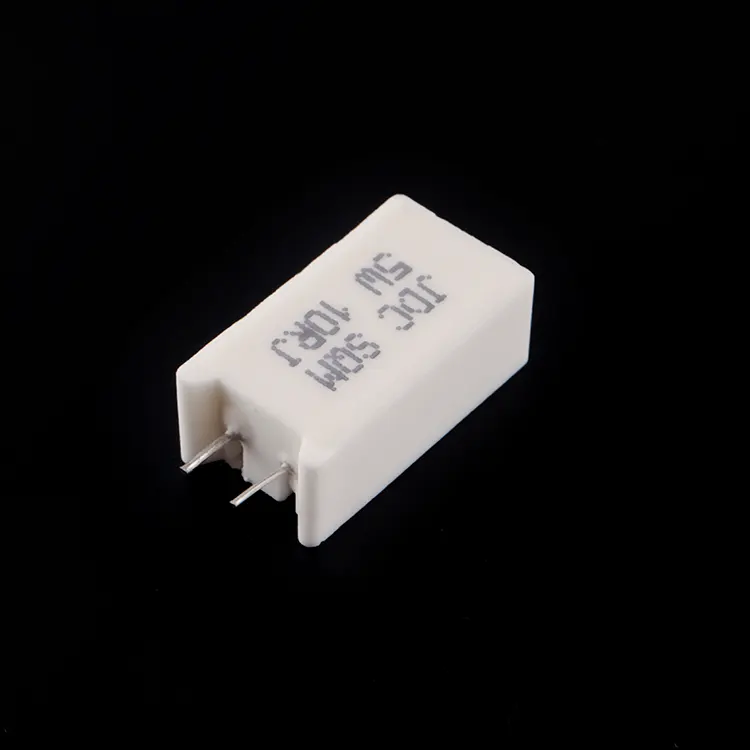

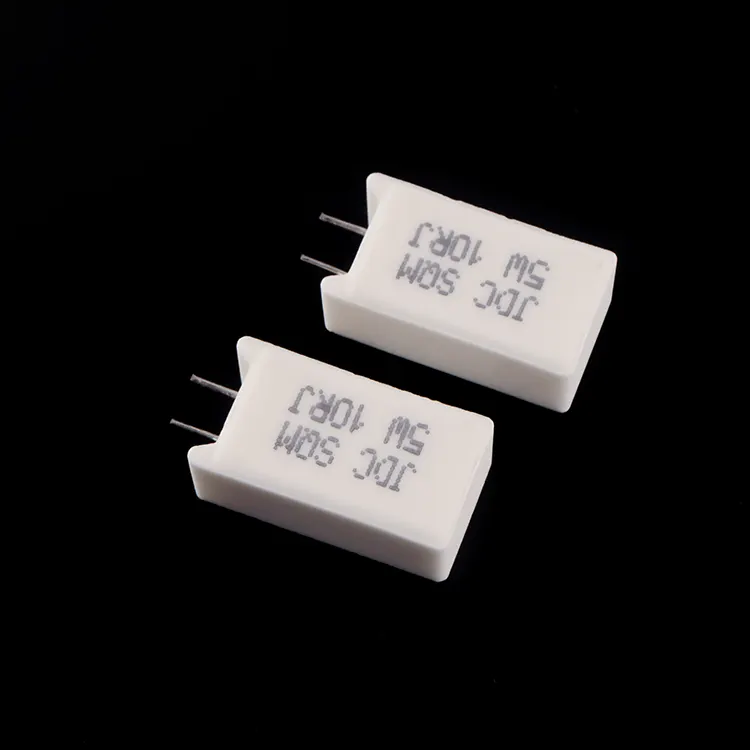

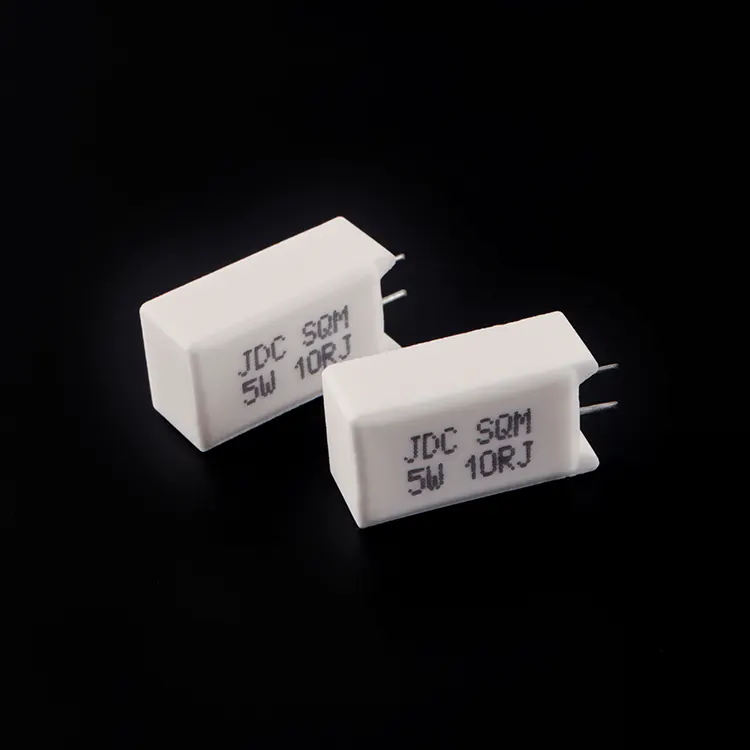

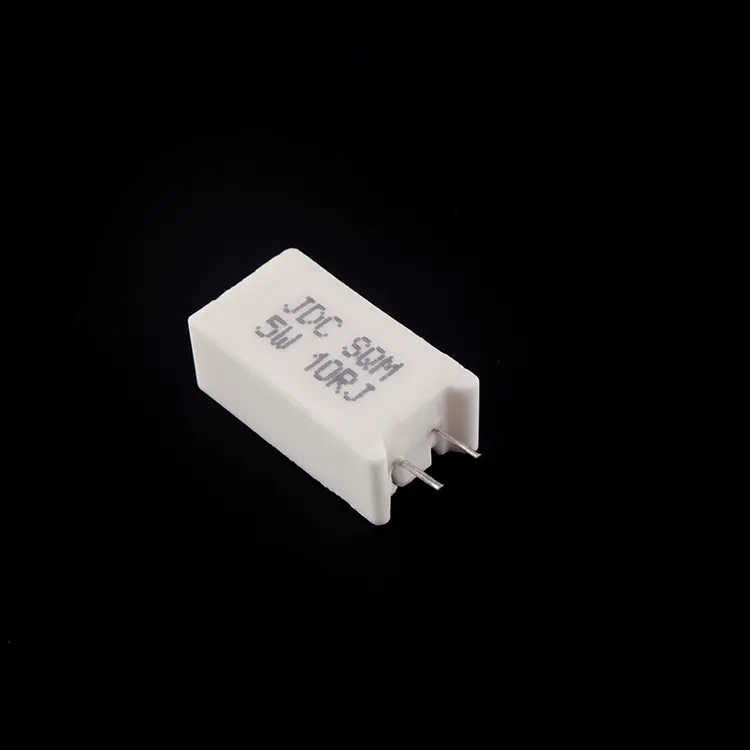

立式陶瓷绕线电阻器

设计优势

RST Electric 的立式陶瓷线绕电阻器解决了现代电子设计中的一个常见挑战：在有限的电路板空间内提供高功耗。与消耗大量线性电路板面积的水平轴向引线电阻器不同，该径向电阻器垂直安装，引线从矩形陶瓷体的一端引出，使其能够直立。与同等轴向引线元件相比，这种方向将 PCB 占地面积减少了 50-70%，非常适合密集封装的电源、电机驱动器和消费电子产品。

施工、热管理和配置

该陶瓷封装电阻器的结构优先考虑热管理和机械稳健性。电阻元件采用线绕结构以实现高脉冲能力（低至 0.1Ω），或采用金属膜以实现低噪声和高电阻（高达 100kΩ），封装在无机二氧化硅填料中并封装在阻燃陶瓷外壳中。垂直方向自然促进对流冷却，而径向引线提供安全的通孔安装和出色的焊点强度。 SQM 系列包括标准垂直封装以及两种特殊配置：WS（宽体薄型）和 WB（宽体加长引线间距），为不同的安装孔图案和电压间隙要求提供设计灵活性。

质量验证和制造专业知识

每个单元都经过全面的验证。可焊性测试确保在 260±5°C 2 秒内覆盖率 >90%。介电耐受性在 500VAC 下经过 5 秒验证，无击穿。温度系数保持在 ≤ ±250 ppm/°C（优于标准水平等效值）。从 -55°C 到 +200°C 的温度循环可确认结构完整性，而在额定电压下进行 1000 小时的耐久性测试可验证长期可靠性。在 10 倍额定功率（线绕）或 5 倍额定功率（金属膜）下进行过载测试，以确认脉冲能力。作为中国值得信赖的立式陶瓷电阻器制造商，RST Electric 将 10 多年的功率电阻器专业知识与精密制造相结合，提供可优化电路板空间而不影响性能的组件。

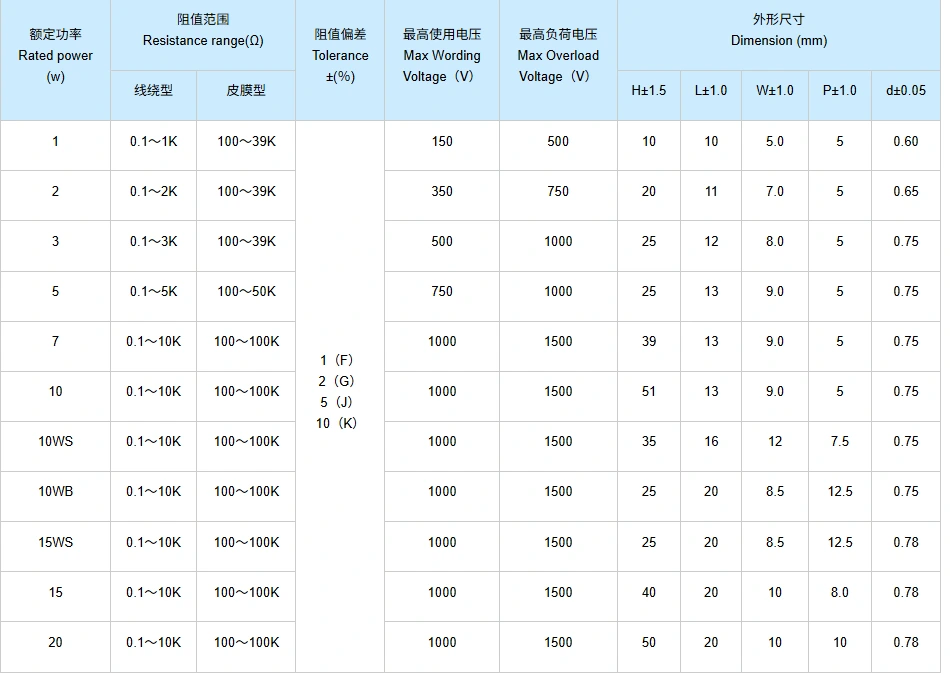

技术规格

立式陶瓷线绕电阻器产品特点

1.节省空间的垂直方向 – 径向引线设计允许直立安装，与轴向引线替代方案相比，减少了 50-70% 的 PCB 占地面积。

2.双元件技术 – 线绕选项可实现低电阻 (0.1Ω) 和高脉冲能力；金属膜选项可实现低噪声和高电阻 (100kΩ)。

3.改进的温度系数 – 与标准陶瓷电阻器相比，≤ ±250 ppm/°C 在整个工作温度范围内提供更好的稳定性。

4.阻燃陶瓷外壳——陶瓷外壳内采用无机二氧化硅填料封装，具有出色的散热、电气绝缘和机械保护功能。

5.多种主体样式 – 标准垂直 (SQM)、宽体超薄 (WS) 和宽体加长引线间距 (WB) 配置，实现设计灵活性。

6.高温运行——连续运行表面温度高达+200°C，线性降额以确保安全使用。

7. 精度公差 – 范围为 ±1% 至 ±10%，以满足严格的电路要求或成本敏感的设计。

8. 坚固的引线强度 – 10N 拉力测试确保可靠的通孔安装和抗振动性。

9.标准化引线间距——一致的间距（5mm、7.5mm、8mm、10mm、12.5mm）可适应常见的 PCB 布局和自动插入设备。

产品应用

图纸和尺寸

包装及运输

RST Electric 确保每个立式陶瓷线绕电阻器的安全交付：

● 散装：电阻器包装在带有泡沫缓冲的防静电塑料袋中，然后放入瓦楞纸箱中，以防止引线弯曲和陶瓷损坏。

● 引线保护：径向引线保持笔直并用泡沫端盖保护。

● 文件：每批货物均包含装箱单和检验证书。

● 货运选项：小批量订单采用快递（DHL/FedEx/UPS），中批量订单采用空运，大宗订单采用海运。

所有装置在包装前均经过 100% 电气测试和目视检查，以确保其符合规定的电阻值和外观标准。

关于我们

RST Electric是中国合法认证的制造商，专业生产立式陶瓷线绕电阻器。我们专注于解决现代电子设计中PCB空间有限的核心痛点，致力于为全球客户提供高性能、节省空间的电阻解决方案。我们是行业内专业的立式电阻制造商。

在整个生产过程中，我们实现全过程自我控制。从绕线元件的缠绕、金属膜沉积，到包装和最终检验，全部由我们的内部团队完成。这种全流程自我管理模式保证了产品质量的稳定性，消除了因个别环节外包而造成的质量参差不齐。我们坚持厂家直供模式，成本结构透明，无中间环节，使客户能够以更优惠的价格采购优质电阻器，同时享受可靠的质量保证。

我们的生产基地已获得ISO 9001认证，并配备了专用的径向引线陶瓷电阻器生产线。生产过程标准化，严格控制。每只立式陶瓷线绕电阻器均经过100%电气测试，涵盖电阻值、介电强度、绝缘性能等核心指标。我们还根据IEC 60115标准进行样品测试，包括温度循环、耐久性和湿度测试，以确保产品稳定运行。我们的工程团队经验丰富，专注于空间受限场景下的功率电阻应用，为客户提供专业的技术支持。

凭借稳定的产品质量和专业的服务，我们已成为全球电力设备制造商、家电OEM、工控企业值得信赖的供应商。我们的产品出口到德国、美国、日本、韩国、巴西、印度等40多个国家。在“小PCB空间大功率容量”的应用领域，我们拥有丰富的行业经验，可以提供全面的定制服务和可靠的交付支持。我们提供12个月的保修和专业的售后服务，致力于为全球客户创造长期价值。
