轴向水泥线绕电阻器

核心设计及应用优势

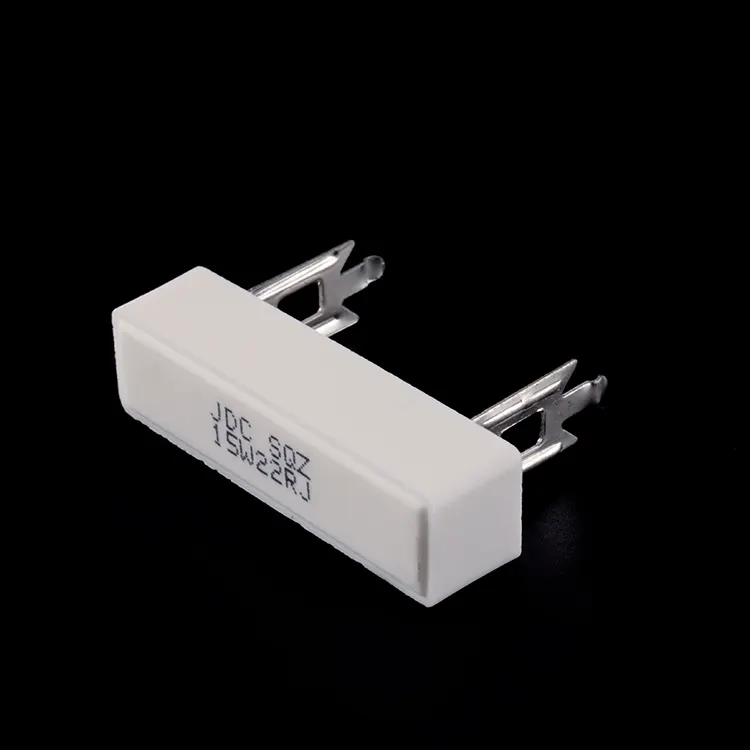

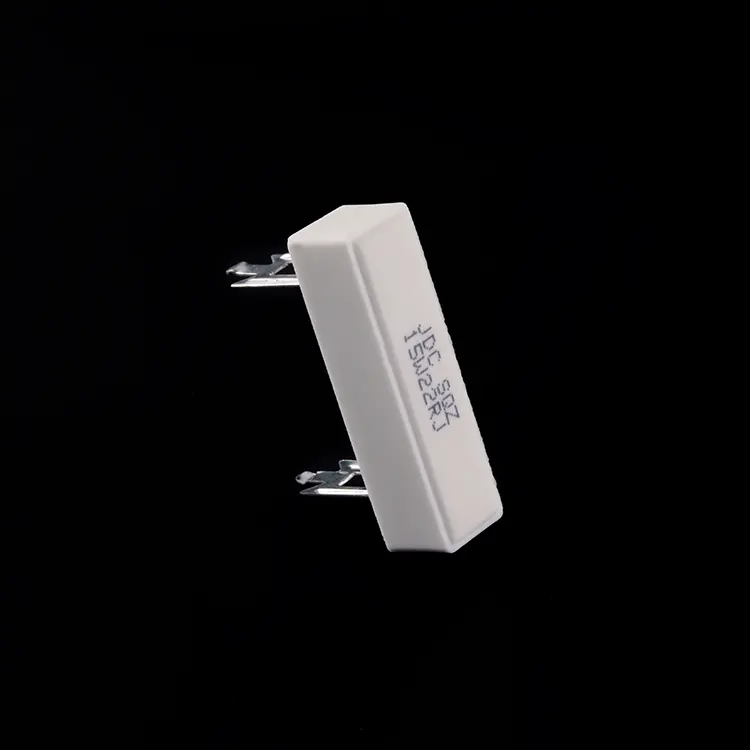

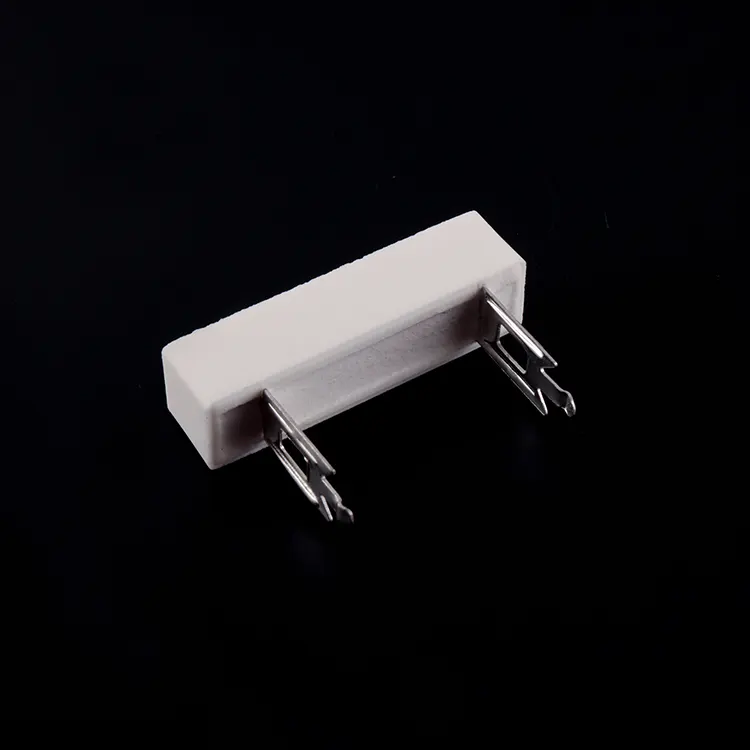

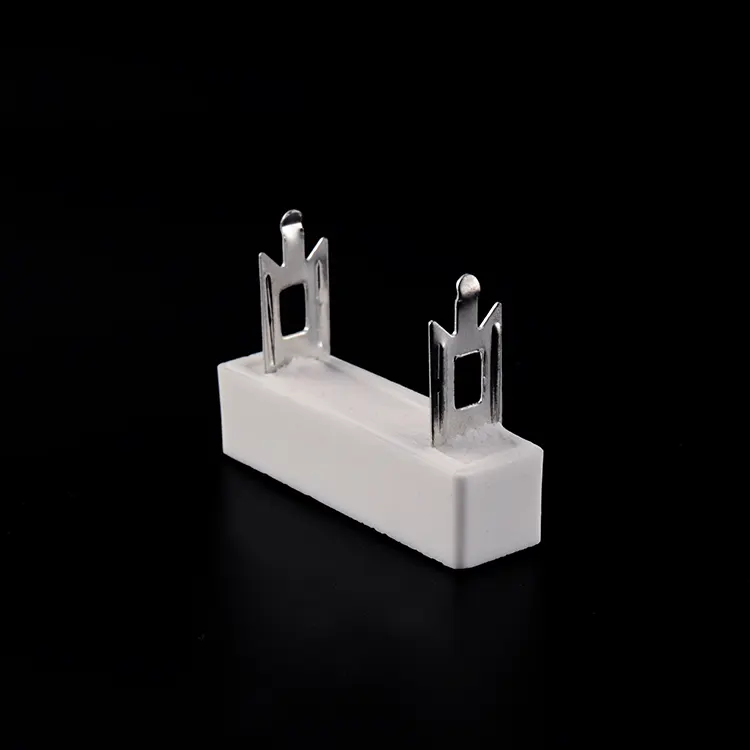

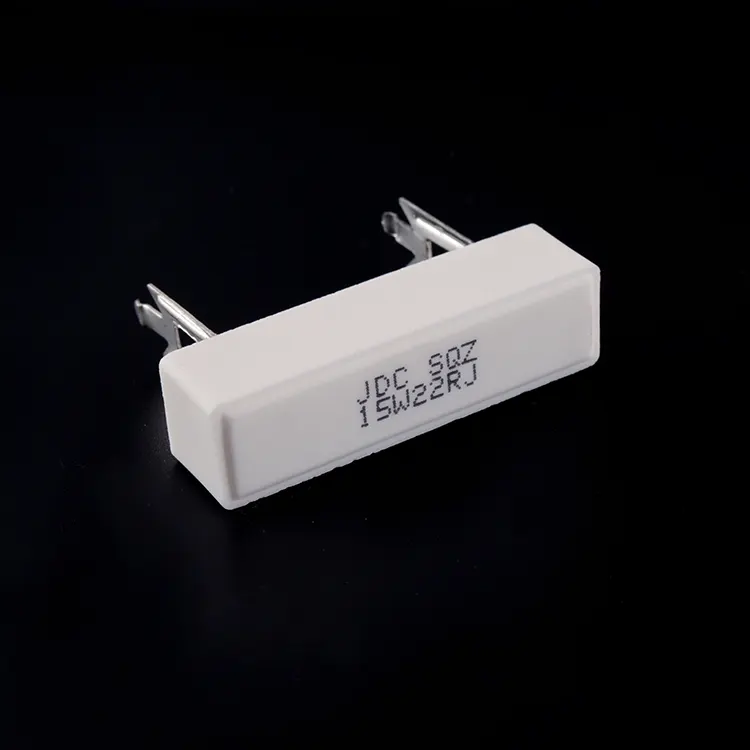

RST Electric 的轴向水泥线绕电阻器为需要在标准轴向引线配置中提供强大功率处理能力的应用提供了经过时间考验的经典解决方案。与径向引线或底盘安装电阻器不同，该通孔功率电阻器的引线从矩形陶瓷体的两端延伸，使其可以水平安装在 PCB 上或与支架一起使用以提高冷却效果。这种传统的轴向方向简化了 PCB 布局，便于自动插入，并可在现场服务场景中轻松更换。

结构构造和多功能功率范围

该陶瓷封装电阻器的结构强调热性能和机械完整性。电阻元件采用线绕结构，可实现高脉冲能力和低电阻值（低至 0.1Ω），或采用金属膜结构，可实现低噪声和高电阻值（高达 100kΩ），精确缠绕或沉积在陶瓷基板上，然后封装在无机二氧化硅填料中，并封装在阻燃陶瓷外壳中。矩形轮廓提供稳定的放置，而轴向引线提供强大的焊点保持力。 SQZ 系列涵盖广泛的功率范围（从用于紧凑型电源的 5W 到用于工业驱动器的 100W），使其成为各种应用的多功能选择。

全面的质量保证和制造专业知识

每个单元都经过全面的质量验证。可焊性测试可确保在 260±5°C 下持续 2 秒覆盖率 >90%。介电耐受性在 500VAC 下经过 5 秒验证，无击穿。温度系数保持在 ≤ ±250 ppm/°C。从 -55°C 到 +200°C 的温度循环可确认结构完整性，而在额定电压下进行 1000 小时的耐久性测试可验证长期可靠性。在 10 倍额定功率（线绕）或 5 倍额定功率（金属膜）下进行过载测试，以确认脉冲能力。作为中国值得信赖的轴向水泥线绕电阻器制造商，RST Electric 将 10 多年的功率电阻器工程专业知识与精密制造相结合，提供在大批量生产和现场维护环境中提供可靠性能的组件。

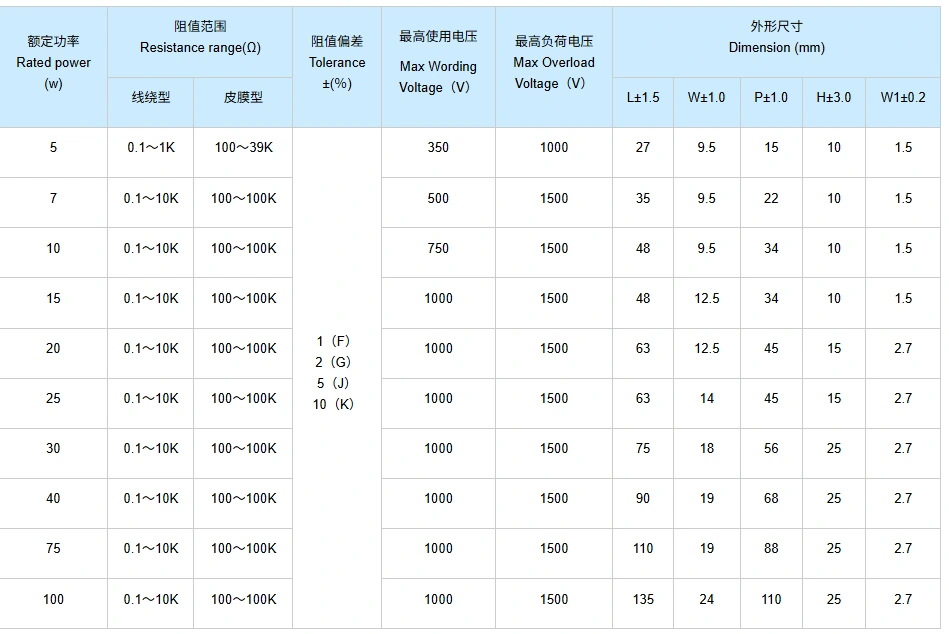

技术规格

产品优势

1.标准轴向引线配置——引线从矩形体的两端引出，可实现通孔 PCB 安装、支座安装或插座安装。

2.宽功率范围——单系列从5W到100W，涵盖从紧凑型电源到工业驱动器的多种应用。

3.双元件技术 – 线绕选项可实现高脉冲能力（10×过载）和低电阻（0.1Ω）；金属膜选项可实现低噪声和高电阻 (100kΩ)。

4.阻燃陶瓷外壳——陶瓷外壳内采用无机二氧化硅填料封装，具有出色的散热、电气绝缘和机械保护功能。

5.高温运行——连续运行表面温度高达+200°C，并线性降额以确保安全使用。

6.低温度系数 – ≤ ±250 ppm/°C 确保在整个工作温度范围内稳定的电阻值。

7. 精度公差 – 范围为 ±1% 至 ±10%，以满足严格的电路要求或成本敏感型设计。

8. 强大的引线强度 – 10N 拉力测试确保可靠的通孔安装和焊点完整性。

9. 全面的质量验证 – 根据 IEC 60115 标准对可焊性、介电强度和耐久性进行 100% 测试。

10.标准化封装——不同额定功率的尺寸一致，简化了 PCB 布局和库存管理。

产品应用

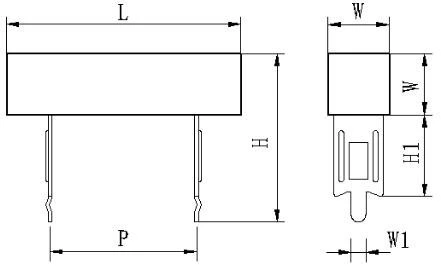

图纸和尺寸

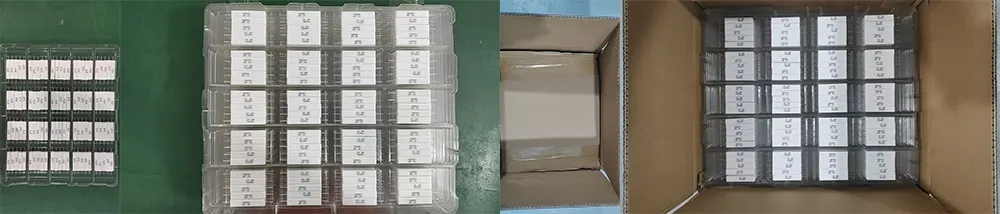

包装及运输

RST Electric 确保每个轴向水泥线绕电阻器的安全交付：

● 散装：电阻器包装在带有泡沫缓冲的防静电塑料袋中，然后放入瓦楞纸箱中，以防止引线弯曲和陶瓷损坏。

● 引线保护：轴向引线通过端盖或泡沫条保持笔直。

● 文件：每批货物均包含装箱单和检验证书。

● 货运选项：小批量订单采用快递（DHL/FedEx/UPS），中批量订单采用空运，大宗订单采用海运。

所有装置在包装前均经过 100% 电气测试和目视检查，以确保其符合规定的电阻值和外观标准。

关于RST电气

作为一家在电阻器领域拥有十多年经验的专业制造商，RST Electric专注于轴向水泥线绕电阻器的研发和生产。凭借成熟的技术积累，已成为行业内值得信赖的供应商。我们拥有完整的独立生产能力，独立完成从绕线、金属膜沉积、到封装和测试的整个流程。我们严格控制每一个步骤，确保产品质量稳定、统一。

我们拥有ISO 9001认证的生产基地，配备专用的轴向引线陶瓷电阻生产线。每个电阻器都经过全面的电气测试，涵盖阻值、介电性能、绝缘等核心指标。同时严格按照IEC 60115标准进行温度循环、耐久性等相关测试，确保产品可靠性。

我们采用工厂直供模式，没有任何中间加价。定价透明合理，使客户能够以优惠的成本获得优质的产品。凭借丰富的行业经验，我们可以提供灵活的定制服务，涵盖功率、阻值、公差、TCR等各种参数。此外，我们还可以根据客户的要求提供无电感线圈绕制、引线成型等个性化定制选项。

我们的产品销往全球40多个国家，服务于电源、电机驱动、消费电子等各个领域。我们还提供 12 个月保修、远程故障诊断、备件供应和专业技术支持。我们的专家团队可以提供产品集成指导，充分满足不同客户的多样化需求。凭借专业和可靠，我们获得了世界各地客户的认可。
