径向水泥电阻器

是什么让径向水泥电阻器在紧凑型高功率应用中脱颖而出？

RST Electric 的径向水泥电阻器弥补了 PCB 安装功率电阻器与大型底盘安装单元之间的差距，为在有限空间内需要高功耗的应用提供了紧凑而高效的解决方案。与仅依靠 PCB 走线和环境空气进行冷却的标准轴向或径向电阻器不同，该底盘安装电阻器采用坚固的金属支架，可直接连接到散热器或金属设备底盘，从而显着改善热传递并实现持续的高功率运行。

高功率水泥电阻器如何实现热可靠性和机械可靠性？

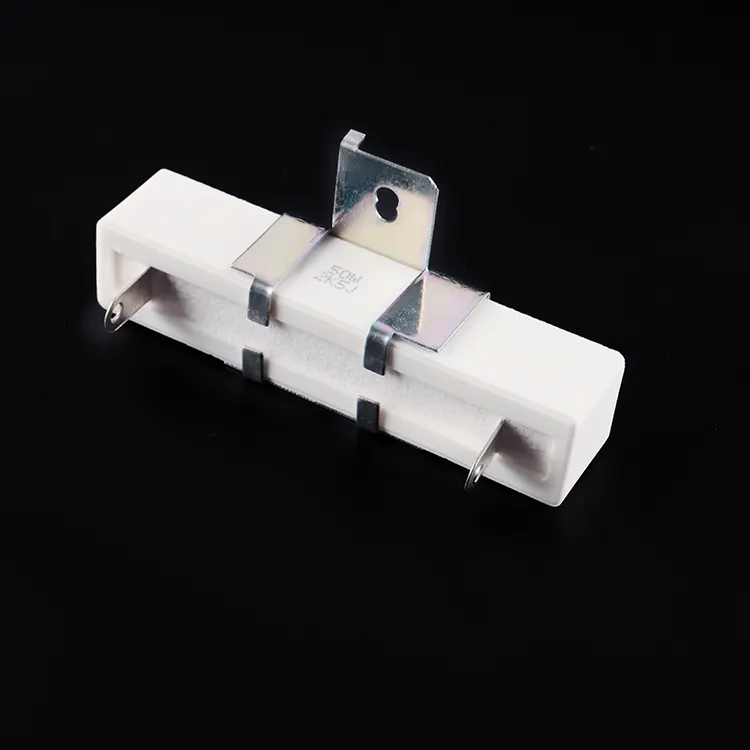

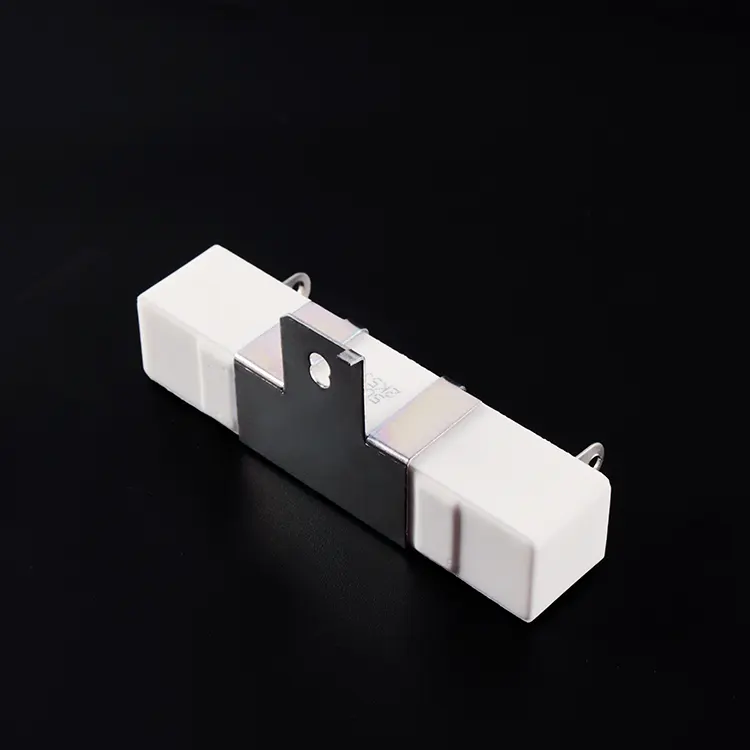

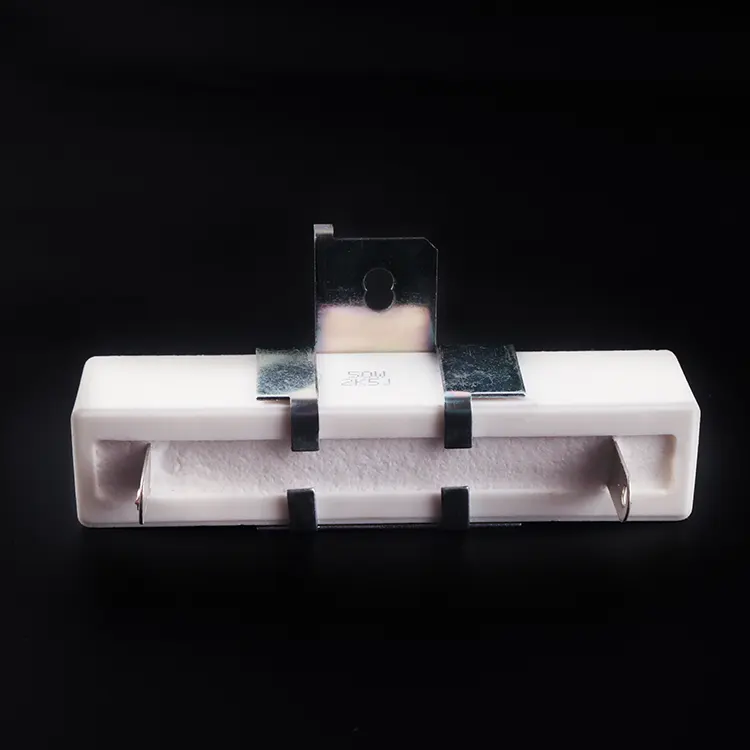

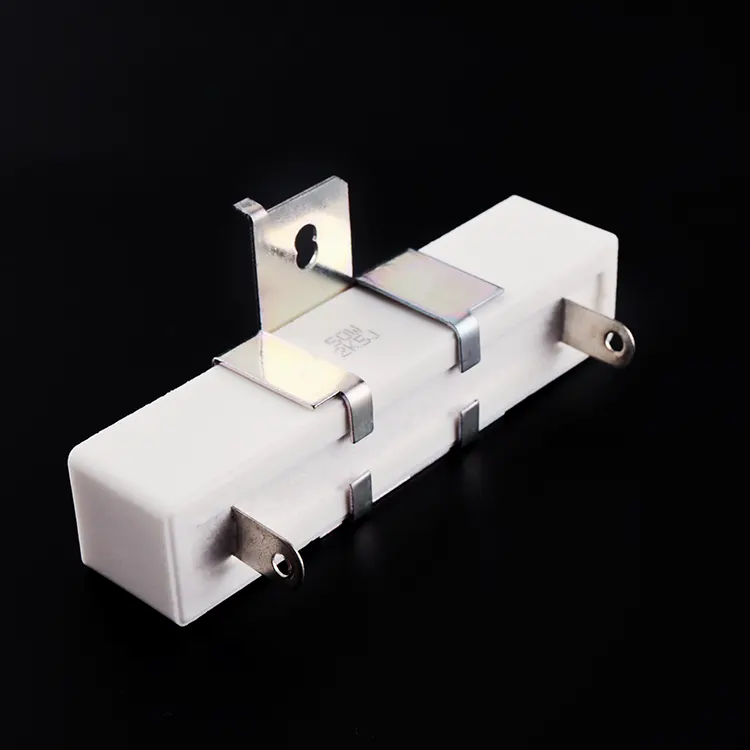

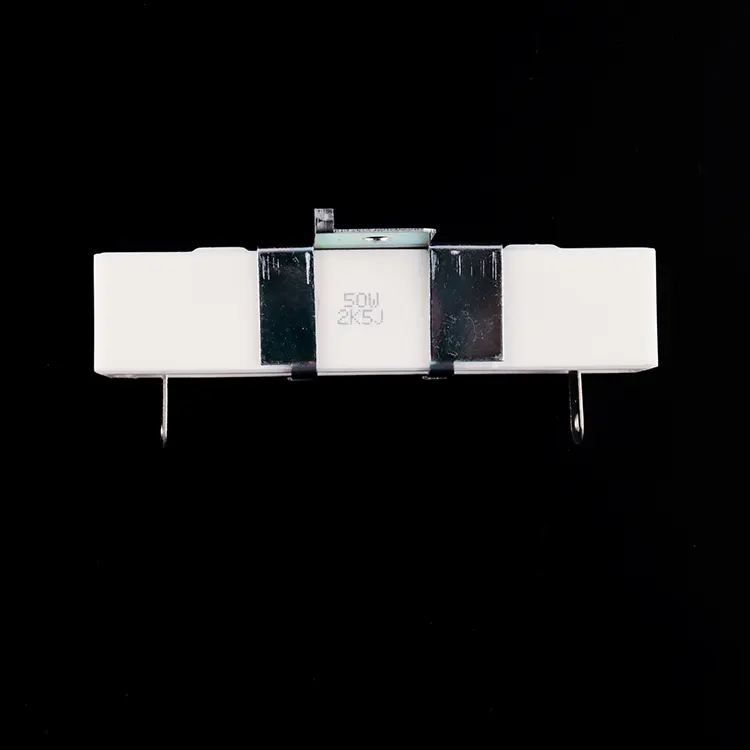

这种高功率水泥电阻器的结构优先考虑导热性和机械稳定性。电阻元件采用绕线配置，适用于低电阻、高脉冲应用（低至 0.1Ω），或采用金属膜，适用于低噪声、高电阻要求（高达 100kΩ），封装在无机二氧化硅填料中，并装在阻燃陶瓷外壳中。独特的 SQHG 设计具有用于电气连接的径向引线和带有用于螺钉或螺栓固定的预钻孔（通常直径为 4.0 毫米）的集成安装支架。即使在高振动环境中，这种双连接方法也能确保电气完整性和机械安全性。封装方向是水平的，电阻器的长轴平行于安装表面，最小化高度轮廓，同时最大化热传递的接触面积。

哪些严格的测试可以确认电阻器在工业环境中的耐用性？

每个单元都经过严格的质量验证。可焊性测试可确保在 260±5°C 下持续 2 秒覆盖率 >90%。介电耐受性在 500VAC 下经过 5 秒验证，无击穿。温度系数保持在 ≤ ±250 ppm/°C。从 -55°C 到 +200°C 的温度循环可确认结构完整性，而在额定电压下进行 1000 小时的耐久性测试可验证长期可靠性。在 10 倍额定功率（线绕）或 5 倍额定功率（金属膜）下进行过载测试，以确认脉冲能力。作为中国值得信赖的径向水泥电阻器制造商，RST Electric 将 10 多年的功率电阻器专业知识与精密制造相结合，提供为工业和商业设备提供强大热管理的组件。

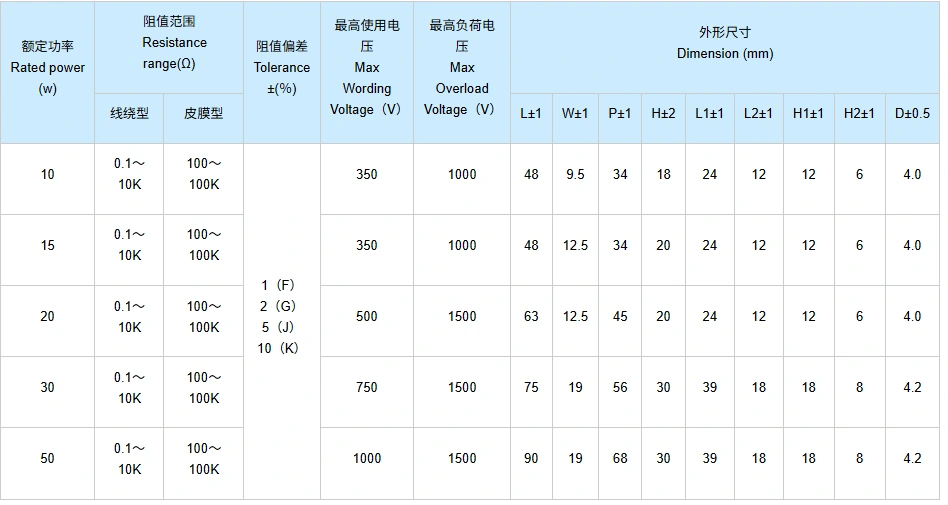

技术规格

该产品有哪些优点？

1.集成安装支架 – 带有预钻孔 (4.0–4.2mm) 的内置金属支架可安全连接到机箱或散热器，从而最大限度地提高热传递。

2.高功率密度——紧凑的矩形封装，功率高达50W，非常适合电路板空间有限但功耗要求高的应用。

3.双电气和机械端接 – 径向引线提供焊接连接，而支架提供机械支撑，减少 PCB 焊点的应力。

4.改进的温度系数 – ≤ ±250 ppm/°C 确保在整个工作温度范围内稳定的电阻值。

5.阻燃陶瓷外壳——陶瓷外壳内采用无机二氧化硅填料封装，具有出色的散热、电气绝缘和机械保护功能。

6.宽电阻范围 – 线绕版本低至 0.1Ω，适用于高电流感测；金属膜版本高达 100kΩ，用于分压。

7.高温运行——在高达+200°C外壳温度的情况下连续运行并线性降额。

8. 精度公差 – 范围为 ±1% 至 ±10%，以满足严格的电路要求或成本敏感的设计。

9. 坚固的结构 – 可承受振动 (50m/s²) 和温度循环（-55°C 至 +200°C），而不会降低性能。

10.全面的质量验证 – 根据 IEC 60115 标准对可焊性、介电强度和耐久性进行 100% 测试。

产品应用

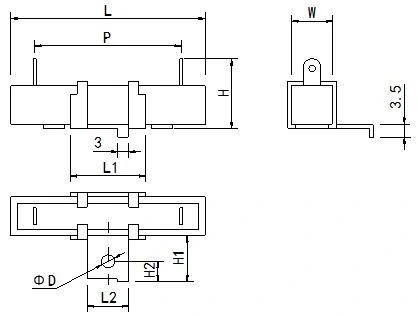

图纸和尺寸

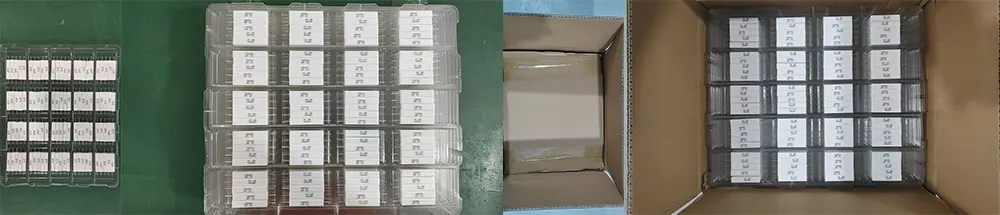

包装及运输

RST Electric 确保每个径向水泥电阻器的安全交付：

我们非常重视每个陶瓷电阻的运输安全。发货前，我们会根据订单尺寸提供定制的包装方案，确保产品整个过程的完整性。

对于常规订单，采用独立封装工艺：每个电阻器首先用静电绝缘膜完全覆盖，然后放置在独立的盒子中，为陶瓷本体和支撑结构提供充分的保护。对于大批量采购，采用瓦楞纸板整箱包装，内部有泡沫隔板，有效防止销钉弯曲和支撑变形，保证安装精度。

对于销轴、支架等关键部位，我们会额外填充泡沫垫进行加固，确保其在运输过程中保持平直，不影响后续安装。每批货物均附有装箱单和检验证明，方便客户快速验收并存档。

发货方式灵活，可适应采购规模：小批量可选择DHL/FedEx/UPS等国际快递服务；中批量适合航空运输；大型订单通过海运，平衡成本和时效。

所有陶瓷电阻在包装前均进行100%电气测试和外观检查，确保阻值等核心指标准确满足，并严格控制产品外观符合定制标准，确保交付的产品完全满足使用和合规要求。
