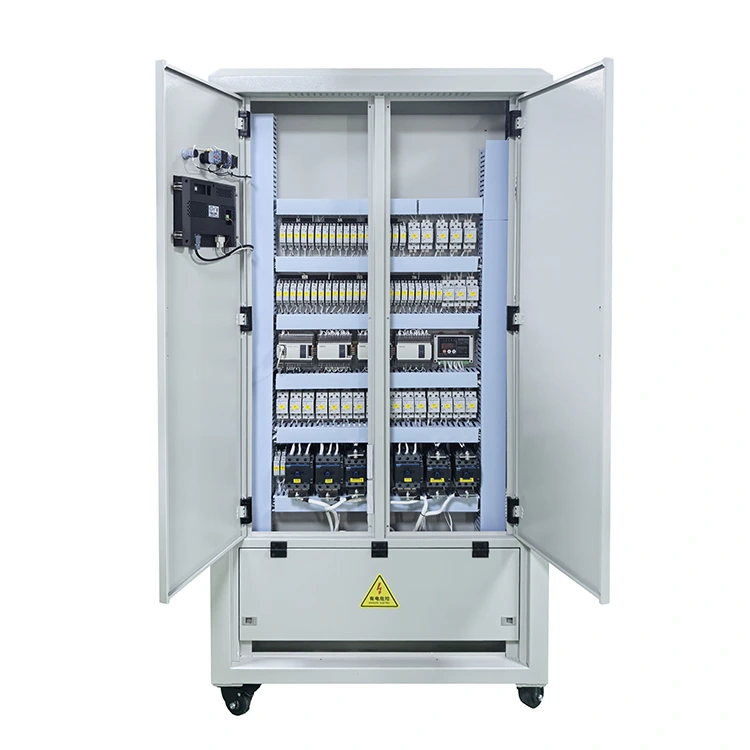

非线性负载箱

RCD 负载组：现实世界的非线性负载模拟

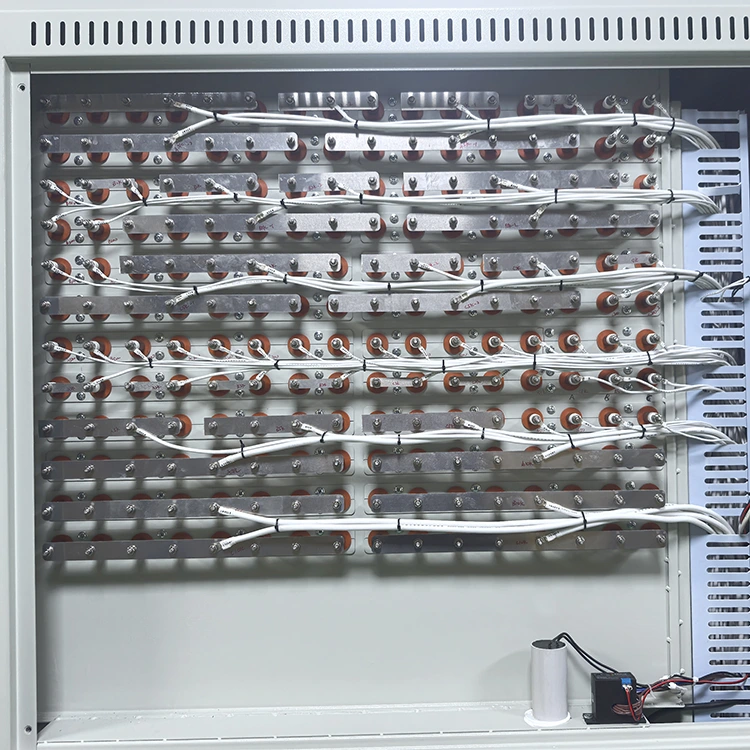

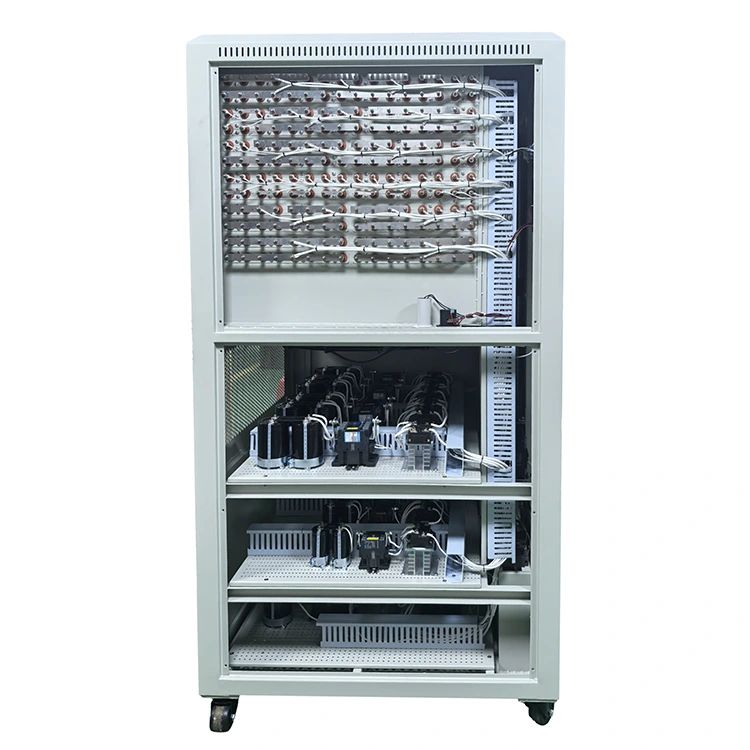

RST Electric 的非线性 RCD 负载组代表了传统纯电阻负载测试的范式转变。该非线性负载组专为需要模拟真实电力负载（包括无功功率分量和变化的功率因数）的工程师和研究人员而设计，集成了三种不同的负载类型：用于纯有功功率模拟的电阻性 (R)、用于领先功率因数条件的电容性 (C) 以及用于滞后功率因数场景的电感性 (L)。通过结合这些元件，RCD负载组可以准确地复制电机、电源、UPS系统和并网逆变器的电气特性，从而能够在实际操作条件下进行全面的性能验证。

高精度负载和灵活的功率因数控制

电阻模式的负载阶跃分辨率为业界领先的0.1kW，RCD模式的负载阶跃分辨率为0.1kVA，可实现测试参数的精确微调。加载精度保持在±3%，确保测试结果可重复、可靠。该装置支持两种不同的操作模式：R 负载模式（纯电阻）和 RCD 负载模式（电阻、电容和电感组合），可通过直观的触摸屏界面进行选择。功率因数可在 0.65 至 1.0 范围内连续调整（滞后或超前），为标准合规性测试提供充分的灵活性。

双模式控制和远程通信，实现智能测试

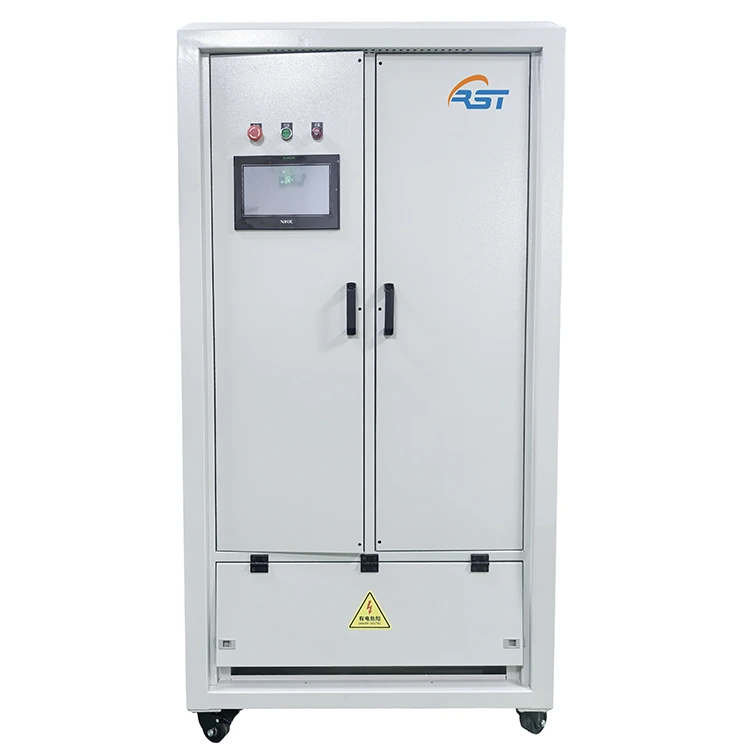

双模式控制：通过高分辨率 7 英寸触摸屏进行本地操作，显示实时电压、电流、功率、频率和功率因数，以及每个参数的实时趋势曲线。内置数据记录和导出功能，使工程师能够捕获测试结果进行分析。对于自动化测试序列，负载组支持 RS485/Modbus-RTU 远程通信，可与基于 PC 的软件集成，以实现远程加载、数据采集和报告生成。作为中国值得信赖的非线性负载箱制造商，RST Electric 将 10 多年的电力测试专业知识与精密工程相结合，提供可加速产品开发并确保符合国际标准的解决方案。

技术规格

非线性负载箱产品特点

1.RCD非线性负载模拟——集成电阻、电容和电感元件，以精确模拟真实世界的负载，功率因数可调范围为0.65至1.0（滞后或超前）。

2.三相独立控制——每相可单独加载，可对三相逆变器、UPS系统和电源进行不平衡负载测试。

3.超精细负载分辨率 – 0.1kW（电阻）和 0.1kVA (RCD) 步进增量可精确模拟实际负载变化。

4.双工作模式——可在纯电阻（R）模式和组合RCD模式之间切换，以支持不同的测试要求。

5.高精度测量——0.5级多功能仪器，具有±3%的负载精度，确保测试结果可靠、可重复。

6.直观的触摸屏界面——7英寸HMI，具有实时参数显示、趋势曲线、数据记录和导出功能——基本测试不需要PC。

7. 远程自动化就绪 – RS485/Modbus-RTU 通信可与 PC 软件集成，以实现自动化测试序列和数据采集。

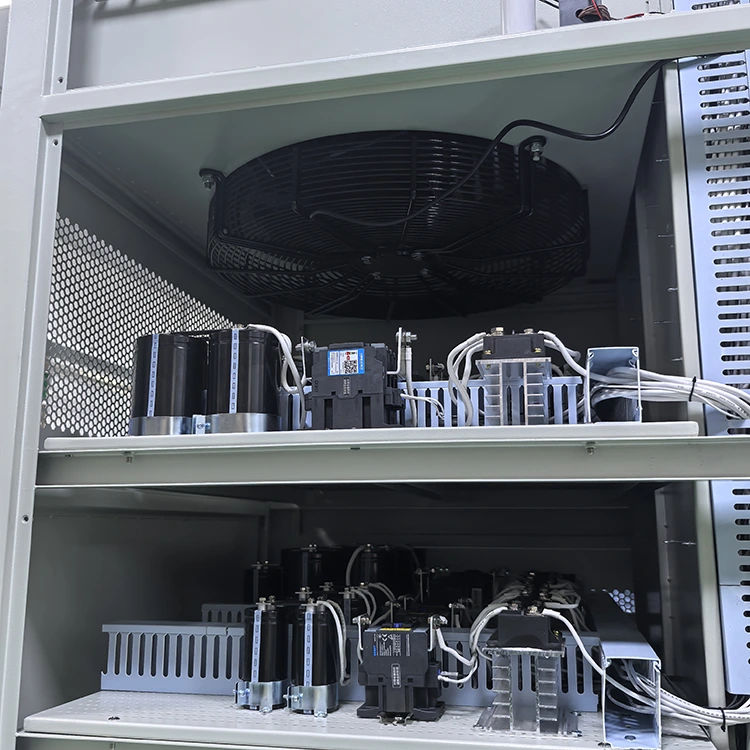

8.安静、实验室友好的操作——采用变速风扇强制风冷，噪音水平保持在≤65 dB，适合实验室和办公室环境。

9.紧凑和移动设计

10.安全全面——过温、过压、过流、急停保护，确保无人值守测试时安全​​运行。

产品应用

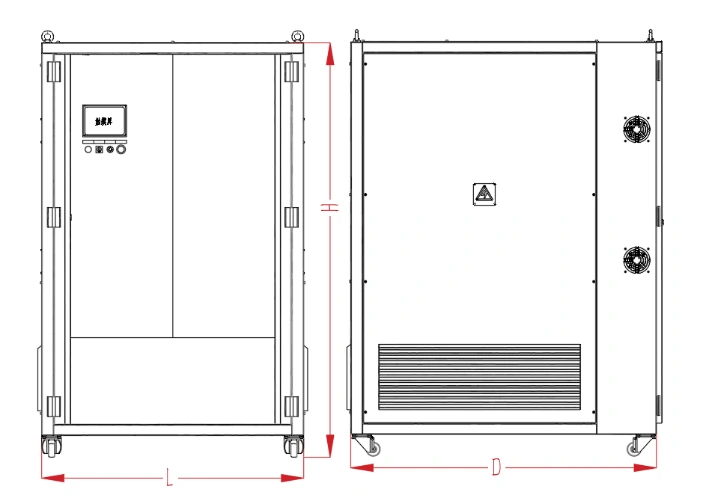

图纸和尺寸

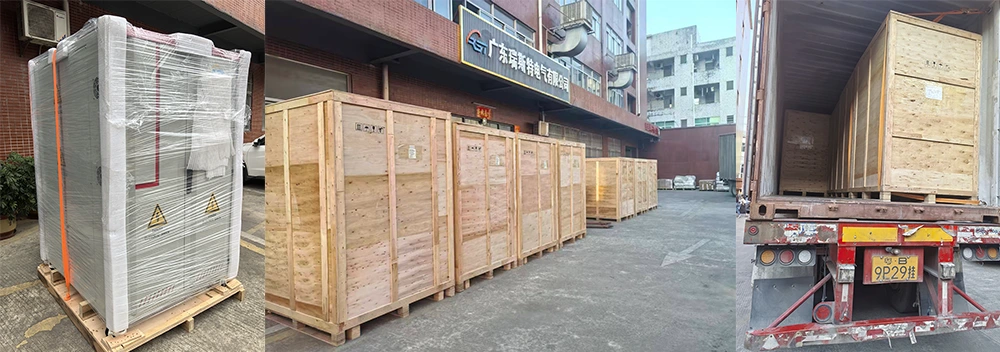

包装及运输

RST Electric 确保每个非线性 RCD 负载组的安全交付：

● 重型板条箱：该装置安装在带有泡沫垫的强化木质滑板上，并封装在定制的胶合板板条箱中，以便进行国际运输。

● 振动保护：关键部件用额外的支撑固定，以防止运输过程中损坏。

● 文件：包括装箱单、工厂测试报告和操作手册。

● 货运方式：整箱海运、空运或快递门到门。

所有装置在发货前均经过工厂验收测试 (FAT)，包括满载老化、校准验证和通信协议验证。

为什么选择瑞斯特电气？

厂家直供 有保障

RST Electric是中国正式认证的制造商。十多年来一直致力于非线性负载箱的研究和生产，是一家经验丰富的专业生产RCD负载箱产品的制造商。从电阻、电容、电感的设计、组装到最终的产品检验，整个流程都是独立控制，没有任何外包。这从一开始就确保了每台设备的稳定和统一的质量。厂家直供模式，消除一切中间商加成，价格透明可追溯。这使得采购商能够以更合理的成本采购到符合国际标准的高质量非线性负载箱，显着提高采购效率和成本效益。

严格的质量控制

我们拥有经过 ISO 9001 认证的生产基地，配备专用生产线。每台设备出厂前均经过100%满载老化、功率因数验证、通讯协议校准等严格测试，确保不合格产品流入市场。我们专业的工程团队专注于电力电子测试及合规标准，能够精准把控产品的每一个细节，确保设备在各种测试场景下稳定运行，满足研发、生产、测试​​等多种应用需求。

全球合作经验

凭借扎实的产品质量和专业的服务，我们已成为全球研发实验室、电力电子制造商和可再生能源检测机构的可靠供应商。产品远销德国、美国、日本等40多个国家和地区。我们拥有非线性负载模拟领域，熟悉不同行业和地区的测试标准和采购要求。我们可以精准匹配各种场景，为全球买家提供更具适应性的产品解决方案。

全维度定制

我们可以提供全面的定制服务。功率范围涵盖30kVA至300VA+，电压支持380V、400V等标准规格以及定制需求。负载类型可选择纯电阻、RCD 混合负载或定制 RLC 比率。步进精度、控制方式、通讯接口均可根据需要进行调整。这完美满足了不同购买者的专属测试需求，无需额外适配即可投入使用。

售后服务有保障

我们提供灵活的交货期。标准型号20-25天内交货，定制型号30-45天内交货。我们可以灵活适应采购商的生产和测试计划。货物附有完整的检测报告、校准证书、用户手册等资料。所有产品均享有12个月的保修期。保修期内，我们提供远程故障诊断、备件配送服务，以及测试工艺制定、现场调试等技术支持。我们完全致力于在整个过程中保护购买者。
