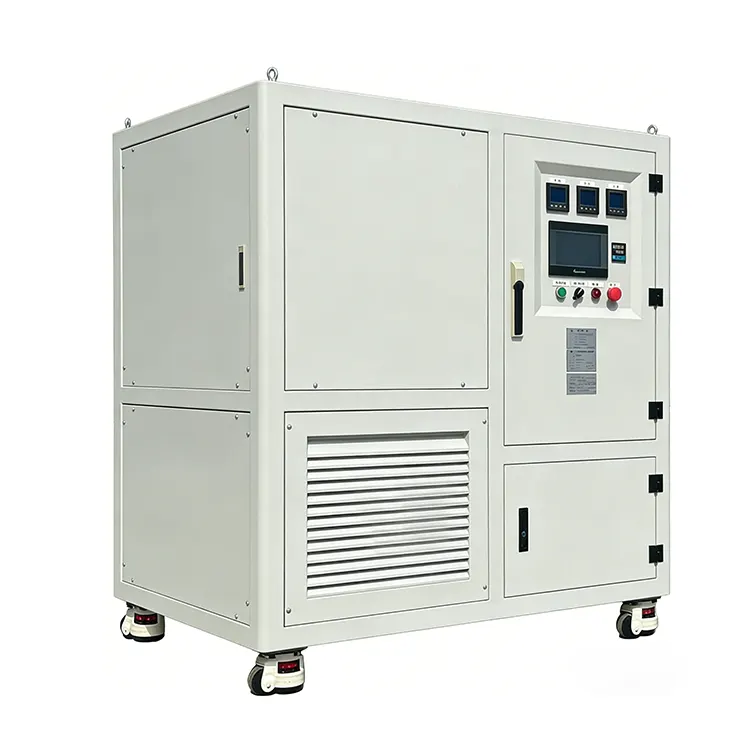

RLC 负载组

该装置具有触摸屏本地界面，具有实时数据记录和曲线显示功能，并可通过 PC 软件进行 RS485/Modbus-RTU 远程控制。它采用紧凑的移动外壳，具有强制风冷和 ≤65dB 运行噪音，适合室内实验室和制造环境。

负载类型

RST Electric 的 RLC 负载组代表了传统纯电阻负载测试的范式转变。该 RLC 负载组专为需要模拟真实电力负载（包括无功功率组件和变化的功率因数）的工程师和研究人员而设计，集成了三种不同的负载类型：用于纯有功功率模拟的电阻性 (R)、用于滞后功率因数条件的电感性 (L) 以及用于领先功率因数场景的电容性 (C)。通过结合这些元件，RLC 负载组可以准确地复制电机、电源、UPS 系统和并网逆变器的电气特性，从而在实际操作条件下实现全面的性能验证。

操作模式

电阻模式的负载阶跃分辨率为业界领先的0.1kW，RLC模式的负载阶跃分辨率为0.1kvar，可实现测试参数的精确微调。加载精度保持在±3%，确保测试结果可重复、可靠。该装置支持两种不同的操作模式：R 负载模式（纯电阻）和 RLC 负载模式（电阻、电感和电容组合），可通过直观的触摸屏界面进行选择。功率因数可在 0.65 至 1.0 范围内连续调整（滞后或超前），为标准合规性测试提供充分的灵活性。

双模式控制

通过高分辨率 7 英寸触摸屏进行本地操作，显示实时电压、电流、功率、频率和功率因数，以及每个参数的实时趋势曲线。内置数据记录和导出功能，使工程师能够捕获测试结果进行分析。对于自动化测试序列，负载组支持 RS485/Modbus-RTU 远程通信，可与基于 PC 的软件集成以进行远程加载、数据采集和报告生成。作为中国值得信赖的 RLC 负载箱制造商，RST Electric 将 10 多年的电力测试专业知识与精密工程相结合，提供可加速产品开发并确保符合国际标准的解决方案。

技术规格

产品特点

RLC 非线性负载模拟 – 集成电阻、电感和电容元件，以精确模拟实际负载，功率因数可在 0.65 至 1.0 范围内（滞后或超前）调节。

三相独立控制——每相均可单独加载，可对三相逆变器、UPS 系统和电源进行不平衡负载测试。

超精细负载分辨率 – 0.1kW（电阻）和 0.1kvar (RLC) 步长增量可精确模拟实际负载变化。更高精度的版本（最小步长为 0.001kvar）可用于防孤岛测试。

双工作模式 – 可在纯电阻 (R) 模式和组合 RLC 模式之间切换，以支持不同的测试要求。

高精度测量 – 0.5 级多功能仪器具有 ±3% 的负载精度，可确保可靠、可重复的测试结果。

直观的触摸屏界面 – 7 英寸 HMI，具有实时参数显示、趋势曲线、数据记录和导出功能 – 基本测试无需 PC。

远程自动化就绪 – RS485/Modbus-RTU 通信可与 PC 软件集成，以实现自动化测试序列和数据采集。以太网通讯模块可选。

实验室友好型安静运行 – 采用变速风扇强制风冷，噪音水平保持在 ≤65 dB，适合实验室和办公室环境。

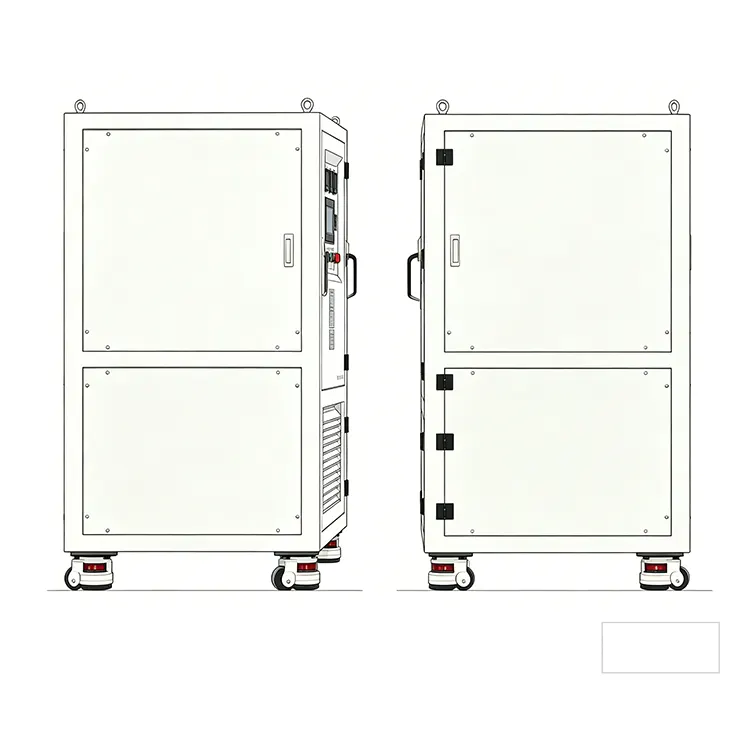

紧凑和移动设计 - 配备脚轮和吊环，方便在实验室内移动。

全面的安全保护——过温、过压、过流、风扇故障检测、紧急停止，确保无人值守测试时的安全运行。

产品应用

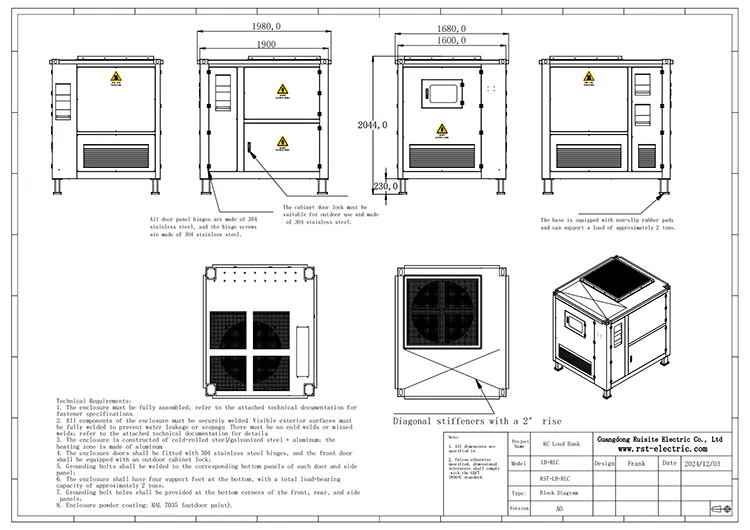

尺寸和重量

注：尺寸和重量为标准配置；定制型号可能会有所不同。

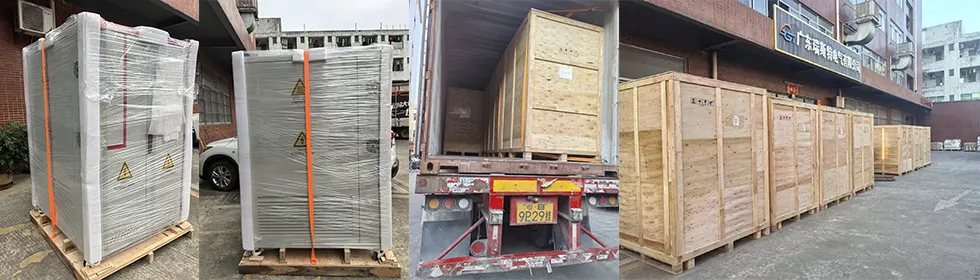

包装及运输

RST Electric 确保每个 RLC 负载组的安全交付：

重型板条箱：该装置安装在带有泡沫垫的强化木质滑板上，并封装在定制的胶合板板条箱中，以便进行国际运输。

振动保护：关键部件用额外的支撑固定，以防止运输过程中损坏。

文件：包括装箱单、工厂测试报告和操作手册。

货运方式：整箱海运、空运或门到门快递。

所有装置在发货前均经过工厂验收测试 (FAT)，包括满载老化、校准验证和通信协议验证。

关于RST电气

我们是一家经过认证的中国制造商，专注于 RLC 负载组（电阻式、电感式、电容式）已有 10 多年的历史。

对电阻器、电感器和电容器组设计、组装和测试的完全内部控制——确保一致的质量和精确的相位角模拟。

每个 RST 系列 RLC 负载组均由工厂直接定价，成本结构透明，无中间商。

品质保证

经过 ISO 9001 认证的设施，拥有 RLC 负载组专用生产线，包括独立的电感器绕线站。

100% 工厂测试，包括满载老化、功率因数（0.65 至 1.0）验证、谐振测试和通信协议验证。

经验丰富的工程团队专门从事电力电子测试、防孤岛合规性（IEEE 1547 / IEC 62116）和无功功率模拟标准。

全球经验，值得信赖的供应商

全球研发实验室、逆变器制造商、UPS 测试设施和可再生能源认证机构的可靠供应商。

向超过 45 个国家出口，包括德国、美国、日本、韩国、澳大利亚和巴西。

在需要精确 RLC 负载模拟以进行防孤岛测试、谐波分析和动态负载分析的应用中拥有深厚的领域专业知识。

无尽的定制

额定功率：10kVA 至 5000kVA+（可定制）

电压：110V、220V、380V、400V、415V、480V、690V、11kV、33kV、定制

负载类型：R/L/C/RL/RC/LC/RLC（任意组合）

步进分辨率：标准 0.1kW/kvar（可定制更精细的步进，低至 0.001kW/kvar，以进行高精度测试）

控制：触摸屏/PC软件/PLC/定制控制台

通讯方式：RS485/Modbus/以太网/CAN/自定义协议

频率：50Hz/60Hz/400Hz/变频

可靠的交付和终身支持

标准交货期：标准配置20-25天；定制 RLC 比率和高功率装置需要 30-45 天。

全面的文档：工厂测试报告、校准证书（可追溯至国家标准）、用户手册、CE 声明。

12 个月保修，包括远程故障排除、备件调度和可选的现场调试。

为测试程序开发（包括防孤岛测试计划创建）、谐波分析设置和现场调试提供技术支持。

RLC负载箱在工商业中的应用

储能系统——项目案例研究

一、项目背景

1.1 客户概况随着储能系统在工业和商业环境中的大规模部署，储能柜出厂前、安装后以及整个运维生命周期的性能验证变得至关重要。然而，储能系统在并网之前，必须经过严格的负载测试，以验证其在实际运行条件下的稳定性、可靠性和安全性。

项目挑战：

印尼当地一家采矿设备和储能集成商，为露天采矿钻探和提升机械提供供电解决方案。

1.2 站点运营痛点

1．离网微电网能量平衡失控：离网微电网采用光伏+集装箱式BESS，钻井提升电机在下降过程中产生大量再生能源；中午蓄电池充满电，直流母线电量过大，频繁触发PCS过压停机，导致钻井工作停止。

2、缺乏专用测试设备：原装廉价塑料电阻在沿海高湿、灰尘、温度波动较大的情况下，2-3个月就失效，导致IGBT频繁击穿、BMS损坏。现场没有大功率可调负载设备，无法独立进行全功率负载测试。

3、储能柜生产无标准化检测设备：出厂前无法进行满容量放电、防孤岛、不平衡负载验证，导致售后容量不一致投诉。

4、年度ESS维护无需移动放电负载；工作人员在机柜检修时无法安全释放残余高压，存在触电危险。

1.3项目需求供应工商业储能柜两套负载方案：

1、PCS柜内内置能耗制动泄放电阻，实时耗散过压能量；

2．用于ESS离线检测的工厂测试负载（直流电子负载+三相RLC可编程交流负载）；

3．移动阻性负载箱，用于离网采矿微电网的现场运行、维护和多余电量的倾倒。

基于以上需求，客户决定引进智能交流负载柜作为储能柜并网验收测试的核心设备。

2. 核心技术规格及设计优势

2.1 全系统匹配参数

2.2 商业和工业储能的核心设计优势

优势一：广泛适应户外矿用恶劣环境设计ESSA铝壳制动电阻采用无机阻燃灌封陶瓷绝缘端子，防盐雾、防尘、防雨，-55℃~+250℃稳定运行，完美契合金奈沿海矿用露天储藏柜布局；密封的 BESS 容器内没有明火风险。

优势二：全覆盖工厂测试，杜绝售后隐患DC+RLC双负载设备模拟真实工厂峰谷混合负载，完成ESS出厂前四项强制离线测试：容量标注、电芯老化筛选、防孤岛合规、不平衡负载容忍度；所有测试报告均可作为正式交付文件导出，供印度当地电网验收。

优势三：ESS直流母线双层安全联锁保护，一旦母线电压超过安全阈值，放电电阻在<40ms内激活；配合EMS能量管理系统，实现分级能耗：小量剩余电量由内置电阻消耗，大量剩余电量自动切换至移动负载组，避免BMS和功率模块瞬间高压击穿。

优势四：模块化即插即用结构，降低工程成本所有负载设备均采用分体式模块化设计；内置电阻支持PCS柜内快速螺丝安装，移动负载组配备标准快速电缆连接器，无需对现有储能柜型号进行复杂的定制改造，缩短组装安装周期60%。负载模块、控制系统和冷却部件集成在一个结构中，并配有脚轮，方便在测试设施内移动。

三、现场安装调试标准

3.1 安装前准备标准

1. 确认ESS PCS直流母线额定电压，匹配电阻阻值和功率参数，以避免耗散不足/过大；

2、检查柜体内部通风通道，为内置制动电阻预留独立的散热空间，防止密封存储柜内热量积聚；

3、DC&RLC负载设备在出厂前用标准功率计进行校准，确保测试数据误差≤±0.5%。

3.2 分步安装过程

1、内置放电电阻安装：将两个安装凸耳固定在PCS内支架上，用绝缘铜线将陶瓷绝缘端子连接至直流母线正负极，安装与EMS过热保护联动的温度传感器。

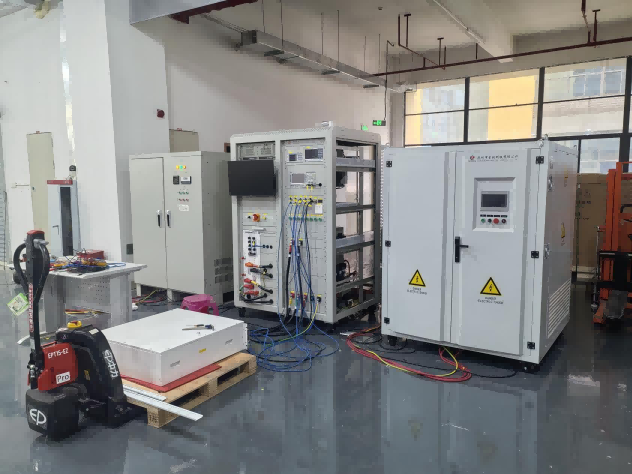

2、测试负载布局：ESS生产车间直流负载区和交流RLC负载区分开，配备独立的接地母线，消除测试静电干扰。

3、移动负载柜放置：架设在室外储能容器旁的平坦地面上，柜体周围留有1.5m的散热间隙，将快速接头连接至ESS预留放电口。

3.3 标准调试程序（3 个阶段）

第一阶段：离线工厂测试调试

1、直流负载空载测试，验证恒流/恒功率放电模式；

2、加载ESS PACK至100%额定功率，连续4小时放电容量测试，记录电芯电压差数据；

3、操作RLC负载模拟电网突然停电，完成防孤岛保护动作测试（PCS截止时间≤200ms满足印度电网标准）。

第二阶段：内置电阻联动系统联合调试

1、模拟起升电机再生能量反馈至直流母线，检查制动电阻自动投入，记录母线电压钳位曲线；

2. 模拟满电电池+满光伏输出，测试内置电阻与移动负载组之间的分级耗能逻辑。

第三阶段：矿区微电网验收调试

1、钻井设备连续满负荷运行8小时，监测负载匹配前后ESS停机频率；

2、进行检修模拟测试：切断ESS主电源，触发阻性负载释放母线残余高压，3分钟后确认零残余电压，以便安全检修。

3.4 验收标准合格指标

1、全挖矿工况下ESS过压关断故障率降至零；

2、通过直流负载校准，ESS实际放电容量误差控制在±1%以内；

3、PCS通过印度当地电力局并网检验，RLC负载设备提供完整的测试记录。

4. 故障排除及售后维护服务

4.1 ESS匹配负载常见故障处理指南

4.2 定期维护周期标准

1、每月检查（客户工程师现场）：检查电阻器外壳腐蚀情况、端子绝缘老化情况、负载柜风扇运行情况；

2. 每季度校准：用标准功率测量仪器重新检查DC和RLC负载测试精度；

3、年度深度维护：拆卸铝壳电阻，清理内部灰尘；为长期户外工作的设备更换老化的灌封组件。

4.3 全球售后服务支持体系

1、所有负载设备12个月全面保修；保修期内电阻及核心负载模块损坏支持免费更换；

2.远程在线故障排除：通过WhatsApp和电子邮件为印度客户提供英文操作指南和实时视频技术支持；

3、海外备件库存：东南亚仓库库存主流制动电阻及负载配件，备件交货周期≤7个工作日；

4、终身技术升级服务：客户扩容ESS容量或更新挖矿设备时，免费提供参数匹配方案。

5. 项目成果

5.1 核心运营改进成果

1、离网矿用ESS稳定运行：原有每天3-5次PCS过压停机故障彻底消除，钻井设备连续运行时间增加35%，矿山日生产损失减少约1200美元；

2、设备使用寿命大大延长：内置防腐铝壳制动电阻达到3年使用寿命，而之前的塑壳电阻3个月内失效； IGBT&BMS更换维护成本降低78%；

3、自产储能柜出厂合格率达到100%：标准DC+RLC带载测试，消除容量虚标、三相不平衡隐患，项目交付后12个月内客户零退货投诉；

4、安全维护保障：移动放电负载实现残余高压自动释放，彻底解决ESS柜检修时的触电风险，项目投产以来未发生安全事故。

5.2 经济效益及商业效益产出

1、客户生产收入增长：24小时稳定的钻探作业带来每月额外挖矿利润32,000美元左右；

2、客户品牌竞争力提升：完整的ESS测试及安全防护配套解决方案帮助客户半年内拿下印度南部3个矿用储能新订单；

3.可扩展的价值主张：该负载匹配解决方案是标准的离网采矿、工业调峰和商业光伏存储一体化ESS项目，已被东南亚、拉丁美洲和中东的储能集成商广泛采用。

5.3 主要效益的实现

1. 确保成功并网验收

通过使用Load Bank的精确模拟测试，储能系统成功验证了多机并网和离网切换、满功率放电和对电网扰动的响应等关键性能。顺利通过并网验收，正式投入运行。

2、降低公司能源成本

系统投产后，使客户实现了长期稳定发电，有效降低了工厂生产和运营活动的能源成本。储能系统利用峰谷套利，方便变压器二次扩容，提高其承载能力。

3、应急备用电源容量验证

系统提供多机并联、离网切换备用电源，备用时间为30分钟，备用总容量为287.5千瓦时。它能够为多台消防泵和其他消防电气设备提供稳定的电源，替代传统消防用柴油发电机。

4. 轻资产运营模式的验证

通过“设备租赁+专业服务”的模式，客户免去了高昂的设备购置成本、长期维护和技术过时的风险，使客户能够将有限的资源集中在核心业务上。每个负载柜均实现高利用率，从而减少金属等原材料的消耗，符合绿色能源产业发展的原则。

5.4 长期项目价值本案例充分验证了负载设备在工商业储能柜中的三大核心应用价值：内置制动电阻作为安全防护屏障、工厂可编程负载作为离线质检工具、移动阻性负载作为现场运维辅助设备。

为所有集装箱式、柜式工商业储能项目提供了完整的标准化负载匹配参考，在海外储能工程招标文件和谷歌行业技术文章中广泛引用。

六、不同工商业储能场景负载设备的选择1．

1．小型工商业一体化储能系统（50-200kWh）内置组件：40/70W系列小型铝壳制动电阻放电模块产线测试设备：小功率直流电子负载、单相交流RLC负载

2．标准集装箱式储能系统（500kWh-2MWh）内置组件：多组功率电阻并联的大功率放电负载组产线测试设备：兆瓦级直流负载组、大功率三相RLC可编程负载

3．矿场/户外离网储能柜内置元件：IP级、户外级、耐腐蚀、防水制动电阻现场支持：移动式大功率电阻式负载箱，用于长期耗能和年容量验证

4．光伏储充一体化储能系统 内置组件：直流快充专用放电制动电阻，可承受充电点突然断线产生的高压浪涌 支持测试：直流快充模拟负载+并网测试RLC负载

常问问题

Q1：为什么工商业用储能柜需要加装放电制动电阻？

答：断电、设备关闭和光伏发电过剩都会产生高压再生能源。放电电阻快速消散多余能量，保护 PCS 和电池模块免遭高压击穿；它们是储能安全的重要组成部分。

Q2：储能工厂测试需要什么类型的负载设备？

答：直流电子负载用于电池组测试，三相RLC可编程交流负载用于PCS并网性能测试；这两类设备组合使用时，可以完成储能系统的全方位工厂验收测试。

Q3：矿区离网储能是否需要额外的负载设备？

答：是的。矿用钻探电机产生大量的再生能源；一旦电池充满电，外部移动电阻负载就会持续耗散能量，从而防止储能系统频繁过压关闭。

Q4：为什么负载组对于储能系统至关重要？

（1）出厂前质量控制：储能柜出厂前必须使用负载柜进行全功率负载测试，验证其能够在额定功率下稳定运行，从而确保交付给客户的产品符合要求的标准。

（2）现场验收测试：储能柜现场安装完毕后，需要负载柜模拟实际负载进行并网测试，验证其在各种工况下的真实性能，确保项目顺利通过验收。

（3）定期维护和健康检查：在系统运行过程中，通过负载柜定期进行性能验证，可以及时发现电池老化、系统效率下降等问题，防患于未然。
