中性点接地电阻

产品功能

RST Electric 的中性点接地电阻器在现代中压电力系统中发挥着不可或缺的作用。在牢固接地或不接地的网络中，单相接地故障会产生破坏性电流，损坏变压器、电缆和旋转机械，同时产生危险的跨步和接触电位。该电力系统电阻器通过在系统中性点和地之间插入精确计算的电阻来解决这些风险，将接地故障电流限制在可管理的水平（通常在 10A 到 2000A 之间），同时仍然允许敏感接地故障继电器有足够的电流来检测和隔离受影响的电路。

产品性能

该中性点接地电阻器背后的工程理念强调极端条件下的使用寿命和性能。电阻元件采用由高级不锈钢合金（SUS430 和 SUS304）制成的栅格型配置，选择该配置是因为它们具有出色的耐腐蚀性、稳定的电阻温度系数以及在故障事件期间承受重复热循环而不发生机械退化的能力。这些元件安装在坚固的外壳内，有多种材料可供选择：SUS304 不锈钢用于标准室外使用，SUS316 用于需要卓越耐盐雾性能的海洋和近海环境，或涂漆镀锌钢用于经济高效的室内安装。

电气性能通过综合测试协议进行验证。绝缘电阻超过100MΩ，介电耐压测试根据系统电压在32kV至95kV的水平下进行一分钟。基本脉冲电平 (BIL) 额定值范围为 60kV 至 170kV，确保电阻器能够承受雷击和开关瞬变而不会出现绝缘故障。 5 至 60 秒的额定时间可适应各种保护方案，电阻器设计用于吸收全部故障能量，同时保持在温度限制范围内。作为中国值得信赖的中性点接地电阻器制造商，RST Electric 将 10 多年的功率电阻器工程专业知识与对全球接地实践的深刻理解相结合，提供满足全球公用事业、工业设施和可再生能源开发商严格要求的组件。

技术规格

产品特点

1.耐高温——不锈钢栅极元件设计用于承受故障电流条件下的极端热应力，而不会变形、下垂或显着的电阻变化。

2.稳定的电阻特性——低TCR合金确保电阻在故障周期期间保持在严格的公差范围内，从而保持精确的电流限制。

3.坚固的机械结构——带有加固支撑的重型不锈钢网格可以在故障期间抵抗振动、冲击和磁力。

4.集成监控选项 – 用于远程电流测量的可选电流互感器、用于过热保护的热传感器以及用于 SCADA 集成的报警触点。

5.IEEE32 和 IEC 合规性 – 设计和测试符合中性点接地装置的国际标准，确保可靠的性能和操作员安全。

6.应用范围广——适用于6.3kV至35kV系统，故障电流10A至2000A，适应多种保护理念。

7.灵活的时间额定值 – 5 秒至 60 秒可选，以满足特定的继电器协调和故障清除要求。

8.耐腐蚀外壳 – 可选材料包括 SUS304、SUS316 和喷漆镀锌钢，可在任何环境下实现最佳耐用性。

9.高绝缘和脉冲水平——BIL额定值高达170kV，工频耐受力高达95kV，确保能够抵御雷击和开关浪涌。

10.定制工程能力——特殊的额定电压、电阻值、外壳配置和监控套件可用于独特的应用。

产品应用

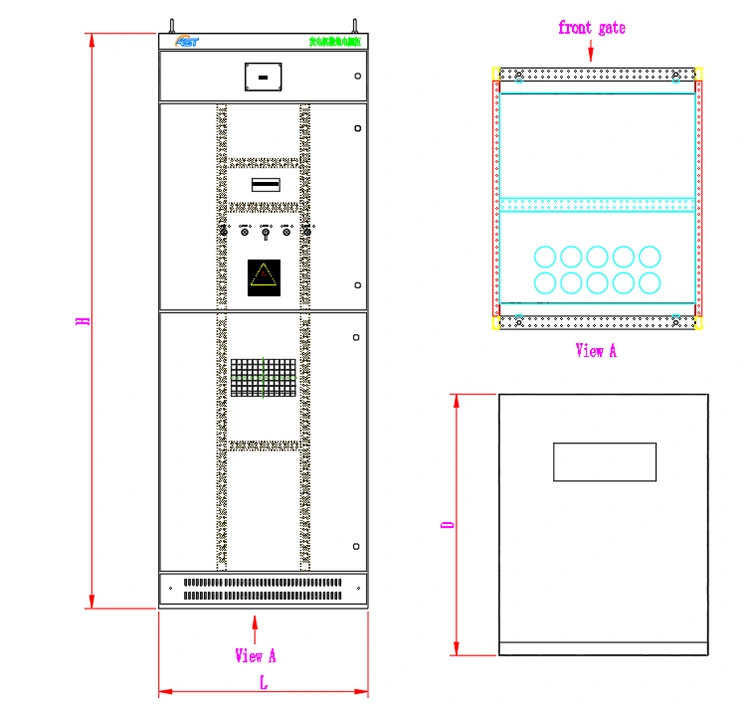

图纸和尺寸

规格 长(mm) 宽(mm) 高(mm) 重量(KG)

6.3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

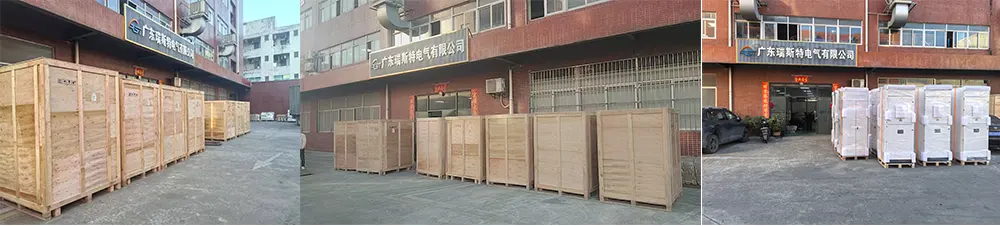

包装及运输

RST Electric 对每个中性点接地电阻器实施严格的封装协议：

● 适合出口的板条箱：每个 NER 均牢固地安装在重型钢制滑轨上，并封装在符合 ISPM 15 国际运输标准的定制免熏蒸胶合板板条箱中。

● 防潮：装置采用 VCI（蒸气腐蚀抑制剂）薄膜和干燥剂包包裹，以防止海运过程中的冷凝损坏。

● 起吊和搬运：清晰标记重心和起吊点；提供运输支架和吊杆以确保起重机安全搬运。

● 套管保护：陶瓷套管采用耐候盖和泡沫垫进行保护，以防止损坏。

● 文件：全面的运输文件包括装箱单、经过认证的工厂测试报告、材料证书和清关支持。

● 货运选择：我们与经验丰富的重型货运代理合作，根据需要提供整箱海运、项目货物、散杂货或空运。

所有装置均在需要时经过由客户代表见证的全面工厂验收测试 (FAT)，包括电阻测量、绝缘电阻、介电耐受和目视检查。

常问问题

问：RST Electric拥有哪些核心制造能力？

答：RST Electric是一家在中国拥有完全许可和认证的制造商，专业从事中性点接地电阻器的设计和生产超过10年。拥有完整的垂直一体化生产能力，涵盖从电网组件制造、外壳生产、成品组装到检验验收，全程独立控制，确保产品质量稳定、可追溯，消除各阶段因外包带来的质量风险。我们拥有经过 ISO 9001 认证的工厂，配备不锈钢栅电阻和中压元件专用生产线。每台接地电阻出厂前均经过100%例行测试，涵盖电阻值、绝缘电阻、工频耐压等核心指标。同时还将进行雷电冲击（BIL）、温升验证、短期通流能力等型式试验，全面确保产品性能符合标准。此外，我们的工程团队经验丰富，专注于接地系统设计、IEEE32/IEC标准的应用以及保护协调。他们可以完全控制产品从设计到生产的兼容性。

问：中性点接地电阻支持哪些定制参数？

答：RST Electric 提供全面的定制服务。可根据客户的实际应用场景灵活调整参数，满足各种个性化需求。系统电压通常覆盖6.3kV至35kV，通过定制设计可以实现更高的电压。故障电流支持10A至2000A，并可根据需要开发特殊额定值。时间等级为5秒至60秒，具体时长可定制。电阻值可根据应用场景计算，范围从1Ω到9999Ω。此外，外壳材质可选择SUS304、SUS316不锈钢、喷漆钢或定制合金。防护等级可根据现场环境从IP23到IP65调整。同时可配备电流互感器（CT）、热传感器、报警触点和远程监控接口，充分满足不同行业的接地保护要求。

问: 贵公司有全球供应经验吗？

答：RST Electric 拥有丰富的全球供应经验。它是五大洲 EPC 承包商、电力公司、工业运营商和可再生能源开发商值得信赖的供应商。我们的产品已出口到40多个国家和地区，覆盖英国、德国、阿联酋、沙特阿拉伯、澳大利亚、新加坡、南非等主要市场。我们在中性点接地电阻器的应用方面积累了丰富的行业经验，熟悉不同的国家和国际标准。我们可以精确满足各种客户的合规要求，无论是电力系统、工业厂房还是可再生能源项目。我们可以提供适应性强、可靠的中性点接地电阻解决方案，帮助客户实现系统的安全接地保护。

问: 交货时间是多少？有哪些配套材料和售后保障？

A: RST Electric拥有稳定的生产能力，能够高效响应客户的订单需求。常规规格的标准中性点接地电阻，交货期为30-45个工作日；对于定制产品，交货时间为45-60个工作日，确保不影响客户的项目进度。每批产品都会附有完整的技术文件，包括测试报告、材料证书、IEEE32符合性声明、IEC声明以及操作维护手册，方便客户接受、符合性审查和后期使用。我们提供 24 个月的保修服务。依托全球备件网络，我们可以提供远程故障诊断和备件快速交付。同时，我们还可以根据客户需求提供现场调试支持等增值服务，为客户的项目全程提供全程保障。

问：选择RST Electric在采购成本和性价比方面有什么优势？

答：我们坚持厂家直供模式，中间不加价。定价完全透明，让客户以更合理的成本采购到高品质的中性点接地电阻器，大幅提高采购性价比。同时，我们的产品全程自主生产，并经过严格检验，确保质量稳定，使用寿命长，可有效降低日后的维护和更换成本。而且，我们的工程团队可以根据客户的项目需求优化产品设计，同时确保性能符合标准，为客户提供更具成本效益的解决方案，平衡产品质量、合规性和采购成本，使客户实现低成本、高安全性的系统接地保护。
