接地电阻

RST Electric 的接地电阻器是中压电气系统安全的基石。当未接地或直接接地的系统发生接地故障时，故障电流可能达到破坏性水平，危及人员安全并损坏变压器、电缆和旋转机械。该中性点接地电阻器通过在系统中性点和地线之间插入经过仔细计算的电阻来解决这一风险，将接地故障电流限制在预定值（通常在 10A 到 2000A 之间），同时仍然允许保护继电器有足够的电流来检测和隔离故障。

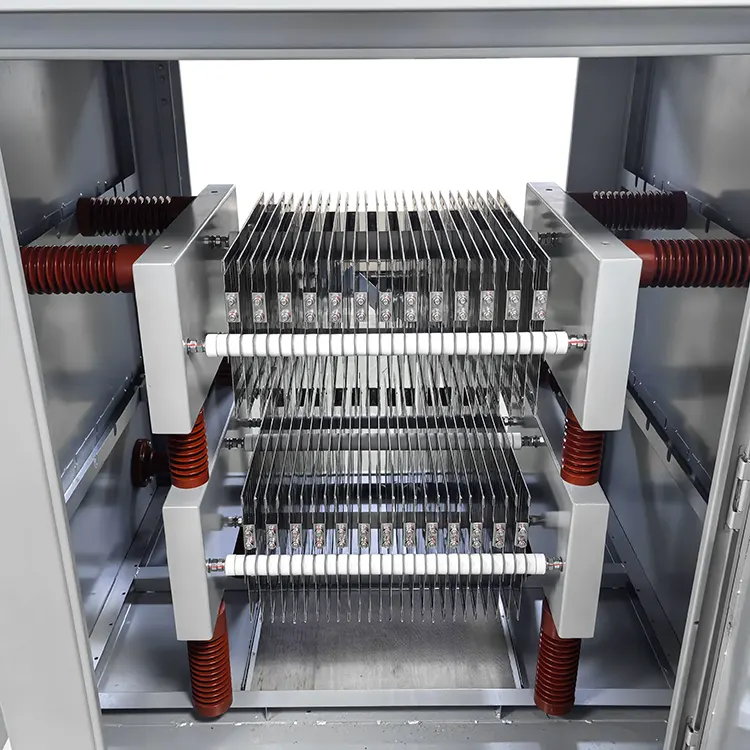

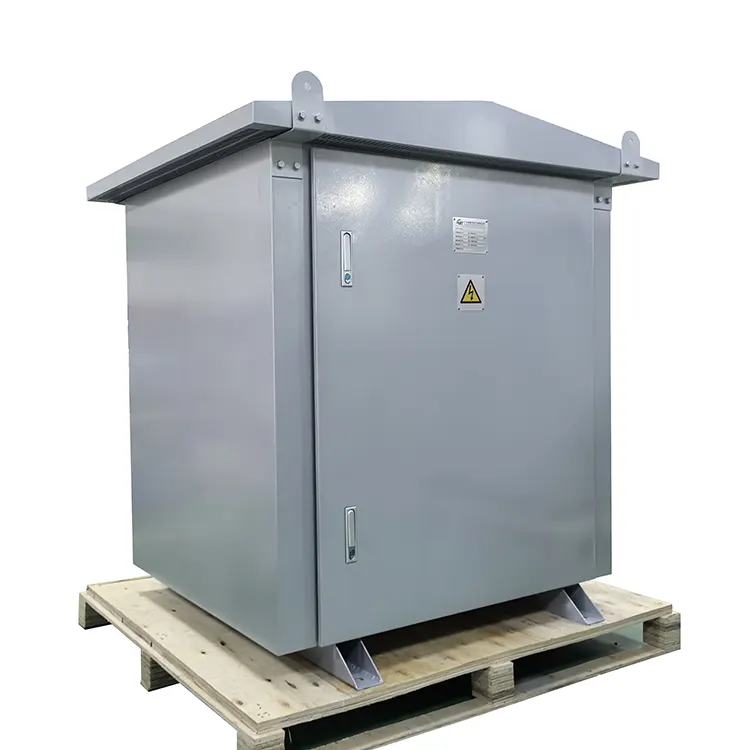

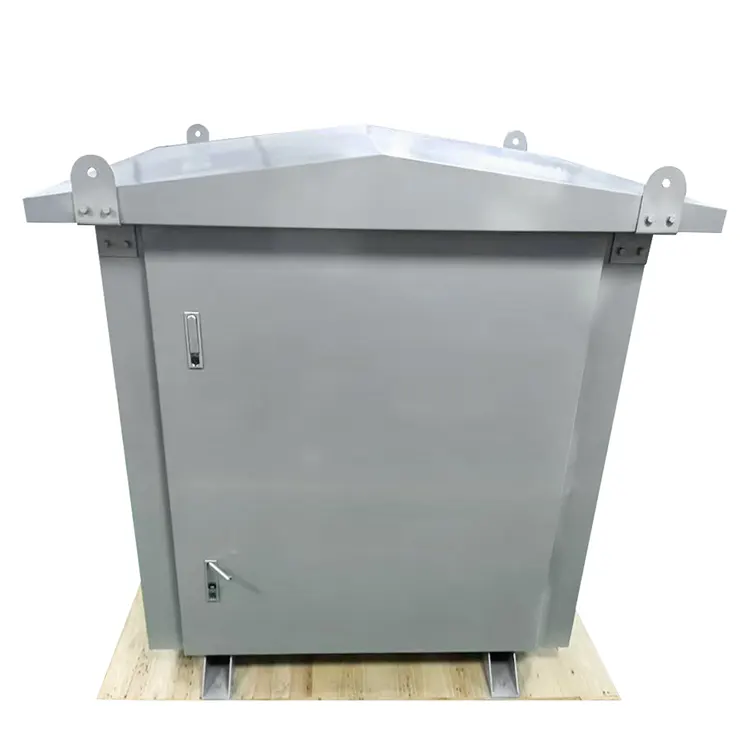

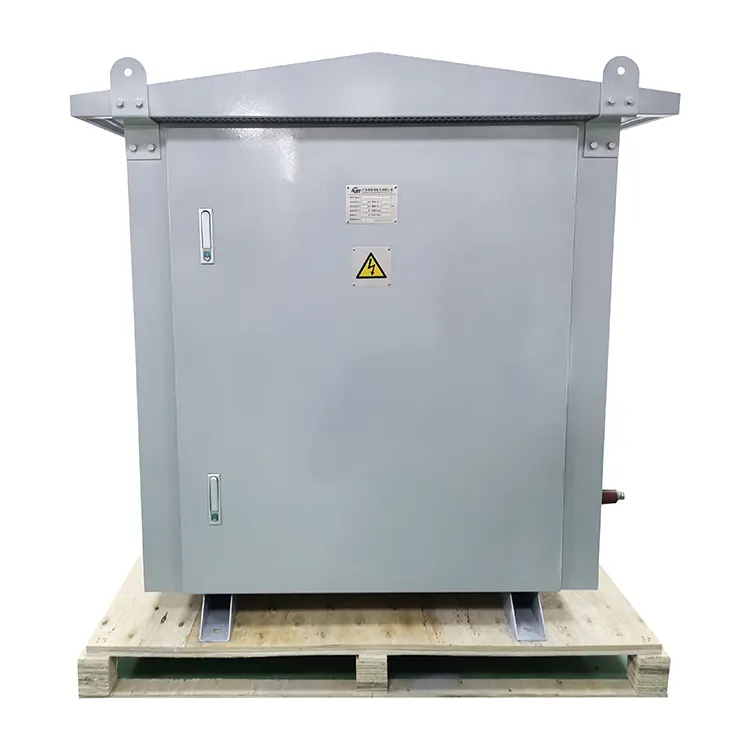

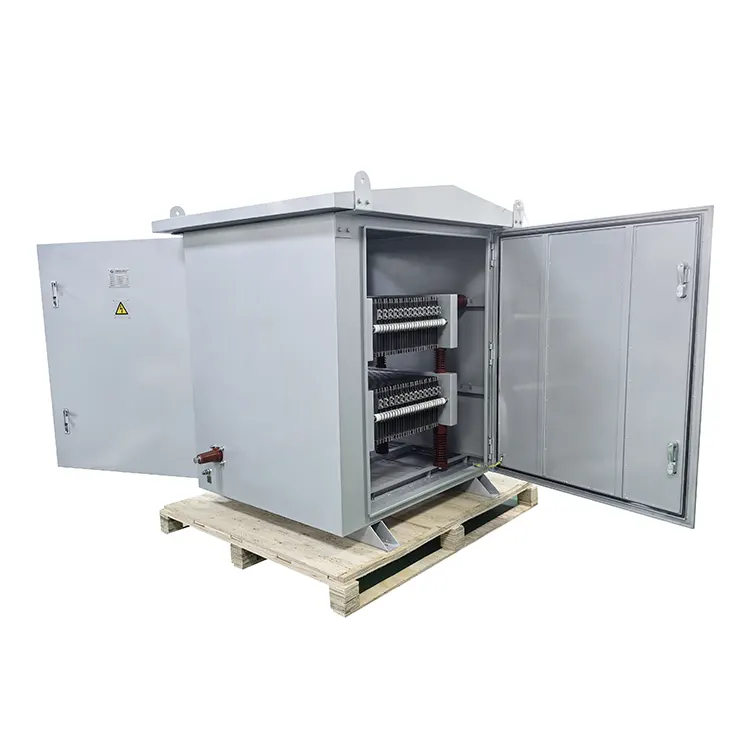

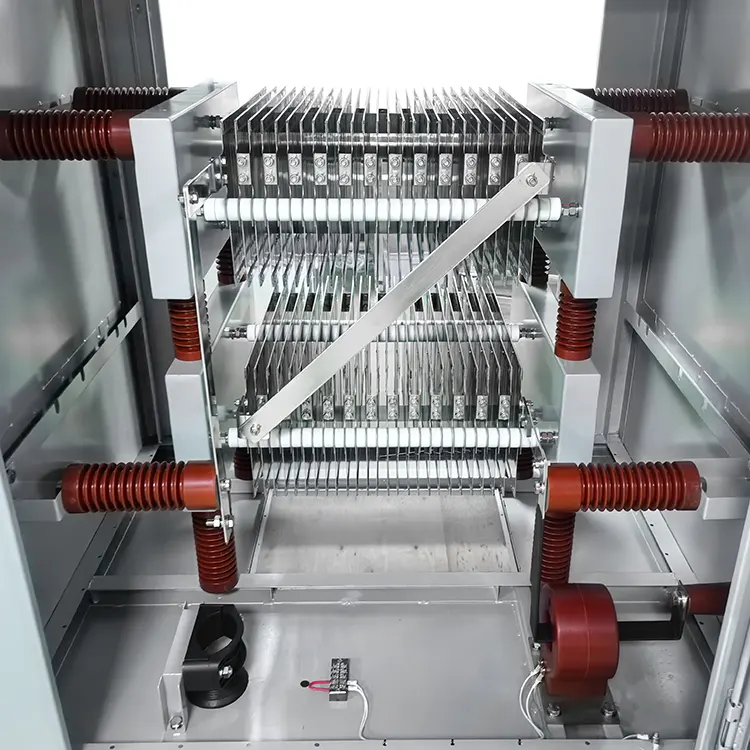

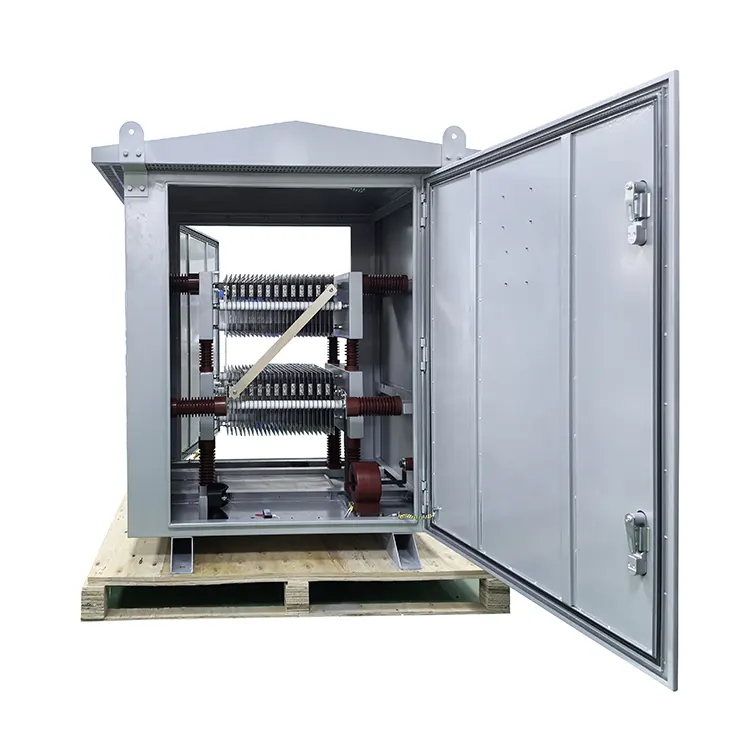

该电源系统电阻器的结构强调恶劣环境下的耐用性和长期可靠性。电阻元件采用网格型设计，由高级不锈钢（SUS430 和 SUS304）制成，因其优异的耐腐蚀性、稳定的温度系数以及能够承受重复故障循环而不会退化的能力而被选择。这些元件安装在坚固的外壳内，外壳采用 SUS304 不锈钢、船用 SUS316 或涂漆镀锌钢板制成，所有这些外壳均设计用于提供适合室内或室外安装的 IP 保护。

电气性能经过严格测试验证：绝缘电阻超过100MΩ，介电耐受能力在32kV至95kV水平下验证一分钟。基本脉冲电平 (BIL) 范围为 60kV 至 170kV，确保电阻器能够承受雷击和开关浪涌。 5 秒至 60 秒的额定时间可适应各种故障清除场景，电阻器旨在吸收全部故障能量而不超过温度限制。

作为中国值得信赖的中性点接地电阻器制造商，RST Electric 将 10 多年的功率电阻器工程专业知识与对中压系统保护的深刻理解相结合，提供满足全球公用事业、工厂和可再生能源设施严格要求的组件。

技术规格

产品特点

1.耐高温——不锈钢栅极元件能够承受故障电流条件下的极端热应力，而不变形或电阻漂移。

2.稳定的电阻和低TCR——特别选择的合金确保故障周期期间电阻变化最小，保持精确的电流限制。

3.坚固耐用的结构——重型外壳和网格组件设计用于在公用事业和工业环境中使用数十年。

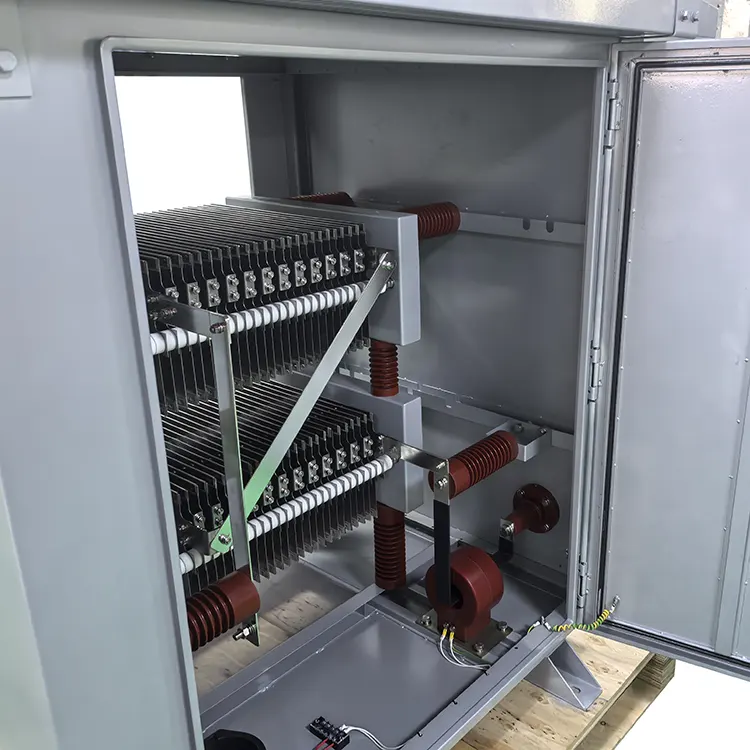

4. 集成监控选项 – 配有电流互感器、热传感器和用于远程状态指示的报警触点。

5. 符合标准 (IEEE32) – 设计和测试符合 IEEE32 对中性点接地装置的要求，确保性能可靠。

6.宽电压和电流范围——6.3kV至35kV、10A至2000A，涵盖从小型工业发电机到大型变电站的多种应用。

7.灵活的时间额定值 – 5 秒至 60 秒可选，以匹配特定的保护方案和故障清除时间。

8.耐腐蚀外壳 – SUS304、SUS316 或涂漆镀锌钢可供选择，适用于室内、室外或海洋环境。

9.高绝缘和 BIL 级别 – 耐受电压高达 95kV，BIL 高达 170kV，确保能够抵御雷击和开关浪涌。

10.定制设计能力——提供特殊电压额定值、电阻值、外壳配置和监控套件

产品应用

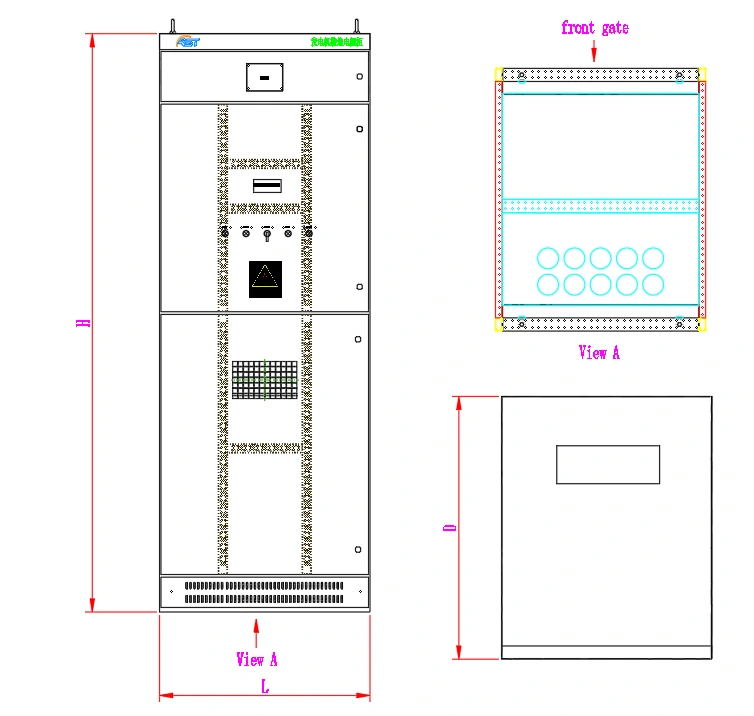

图纸和尺寸

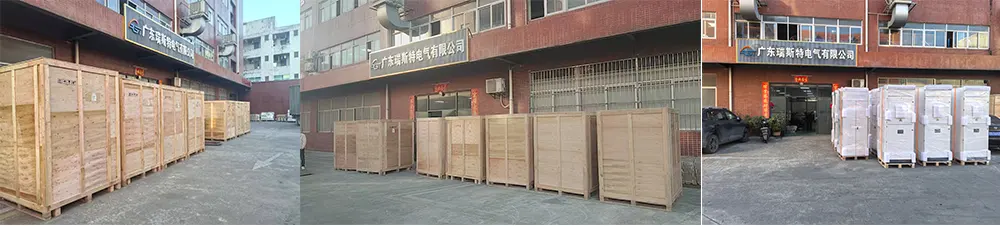

包装及运输

RST Electric 确保每个中性点接地电阻器的安全交付：

● 重型板条箱：每个 NGR 均牢固地安装在强化钢垫木上，并封装在专为国际运输而设计的定制胶合板板条箱中。

● 天气保护：装置采用防水 VCI 薄膜包裹，并配有干燥剂包，以防止海运过程中湿气进入。

● 吊装规定：吊装点和重心标记清晰；随附运输支架，用于安全系紧。

● 端子保护：高压套管在运输过程中采用防风雨帽进行保护。

● 文件：全面的运输文件包括装箱单、经过认证的测试报告、材料证明和清关支持。

● 货运选择：我们根据需要与专业的重型货运代理协调海运整箱、项目货物或空运。

所有装置均经过全面的工厂验收测试 (FAT)，包括电阻测量、绝缘电阻、介电耐受力和包装前的目视检查。

为什么选择瑞斯特电气？

当系统保护需要毫不妥协的质量时，RST Electric 可以满足您的需求。

厂家直销，接地专家

● 我们是一家经过认证的中国制造商，专业生产中性点接地电阻器已有 10 多年的历史。

● 对网格元件制造、外壳制造、装配和测试进行全面的内部控制——确保质量稳定。

● 每个NGR 均由工厂直接定价，成本结构透明，无中间商。

专业制造，品质保证

● 经过 ISO 9001 认证的设施，拥有不锈钢栅极电阻器专用生产线。

● 对每个单元进行100% 电气测试（电阻、绝缘、介电、BIL 样品测试）。

● 热成像验证可确保故障模拟过程中热量分布均匀。

● 经验丰富的工程团队，专注于中压系统保护和IEEE32 合规性。

全球经验，值得信赖的供应商

● 全球公用事业公司、EPC 公司、采矿运营商和可再生能源开发商的可靠供应商。

● 向美国、加拿大、澳大利亚、德国、沙特阿拉伯、新加坡等40多个国家出口。

● 发电、配电和工业领域中性接地应用领域的深厚专业知识。

无尽的定制

● 系统电压：6.3kV 至35kV（定制设计可提供更高电压）。

● 故障电流：10A至2000A（可提供特殊额定值）。

● 时间等级：5 秒至60 秒（可自定义持续时间）。

● 电阻值：1Ω 至9999Ω（根据应用计算）。

● 外壳材料：SUS304 / SUS316 / 喷漆钢 / 定制。

● 监控选项：CT/热传感器/报警触点/远程监控。

● 端接：高压套管/电缆盒/定制。

可靠的交付和终身支持

● 标准交货期：标准评级15-20天； 20-25 天进行定制。

● 全面的文档：测试报告、材料认证、IEEE32 合规性声明、CE 声明。

● 12 个月保修，包括远程故障排除和备件派遣。

● 提供系统集成、继电器协调、现场调试等技术支持。
