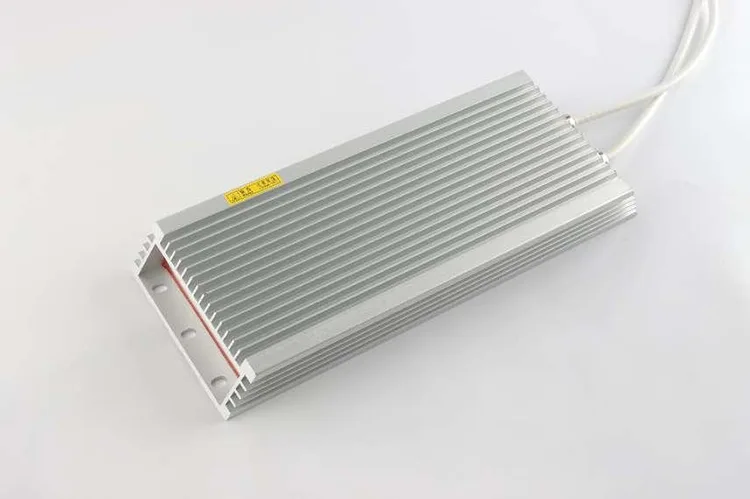

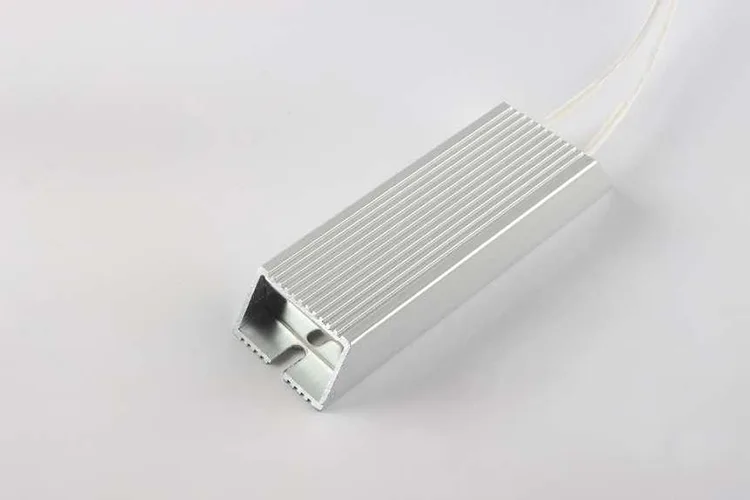

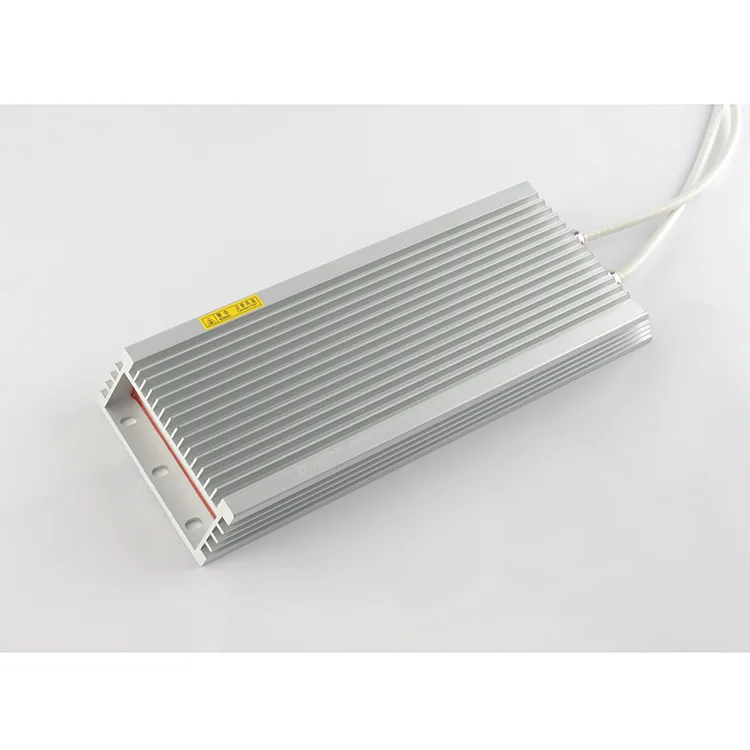

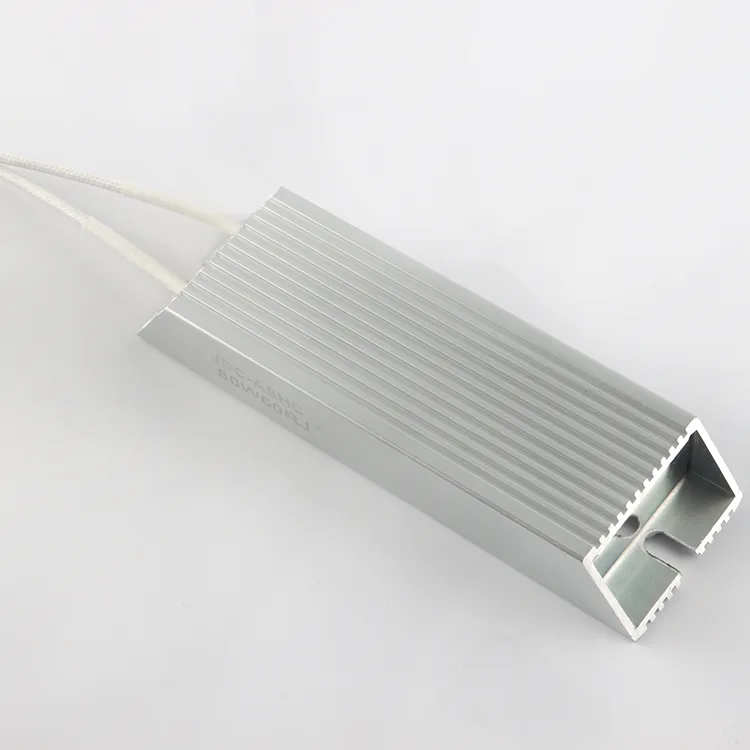

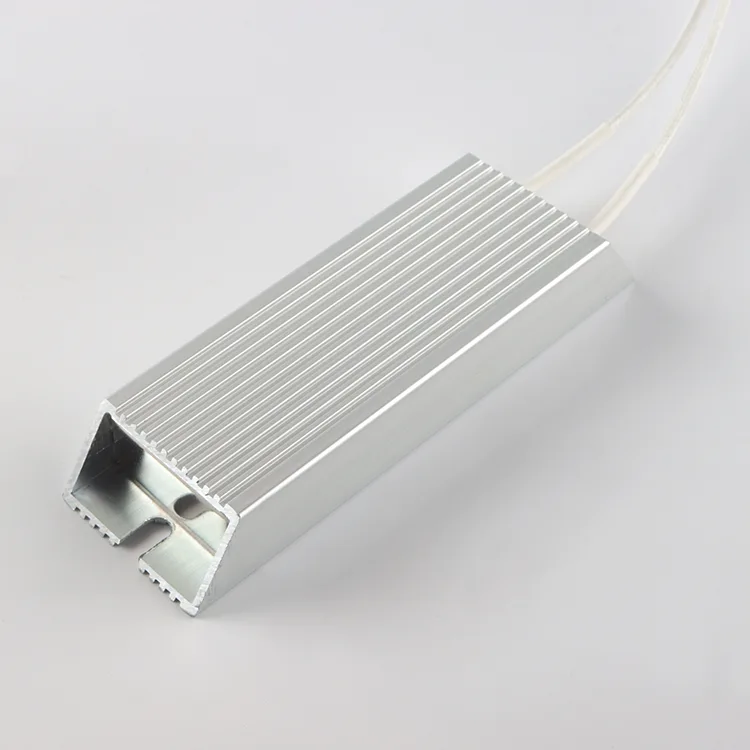

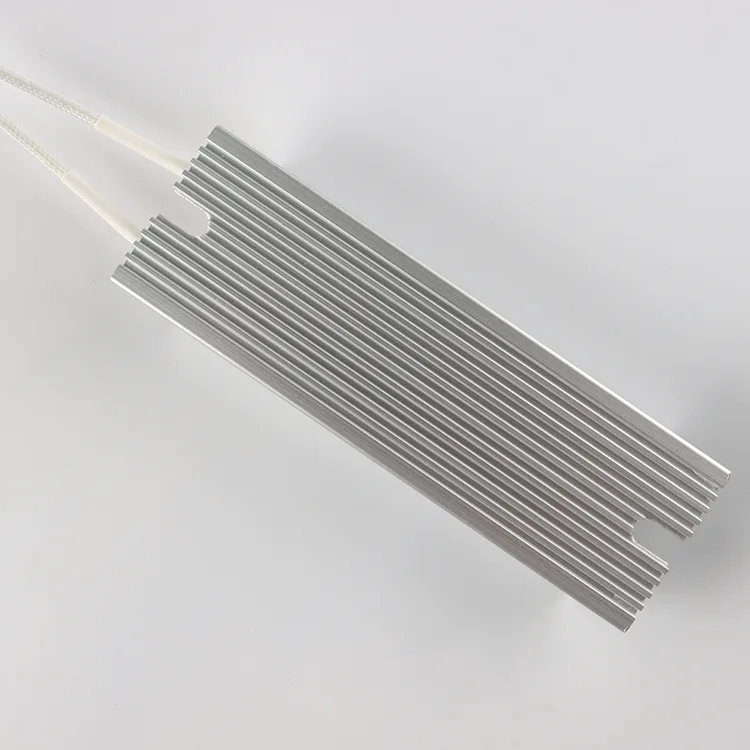

铝壳电阻器

RXLG系列铝壳线绕制动电阻器是由拥有10多年专注研发和生产经验的专业电阻供应商RST Electric设计和制造的高性能工业能耗制动电阻器。铝壳电阻器是专门针对传统明线电阻器和陶瓷管式电阻器在连续能耗制动条件下频繁过热、抗振能力弱、使用寿命短等常见缺陷而开发的。

RXLG制动电阻采用一体式挤压铝合金外壳作为一体式散热器，高温陶瓷芯包裹高稳定性合金电阻丝，结构紧凑，散热性能优良，抗冲击能力强。

其功率范围涵盖60W至2000W，电阻值从0.1Ω至10KΩ。它支持两种电阻容差（±1%/±5%）和多种温度系数选项。三种防护等级可供选择（标配IP20，可选IP54和IP65），以适应不同的工作环境。

所有产品均符合 CE 和 RoHS 国际认证标准。 RXLG系列电阻器广泛匹配变频驱动器（VFD）、伺服电机、电梯、起重机、UPS电源、焊接设备和可再生能源发电系统，是能耗制动、再生能量耗散和负载测试的理想选择。我们支持功率、电阻、端子类型和安装尺寸的全面OEM和ODM定制，服务于全球自动化设备供应商和系统集成商。

技术规格

标准尺寸和重量

独特的结构设计和核心竞争优势

结构设计亮点

沟槽式挤压铝外壳，与平面铝外壳相比，沟槽式设计使热交换面积扩大了42%。实现被动自然散热，无需辅助散热风扇，有效减少内部热点，避免长时间连续运行时局部过热。

1.陶瓷芯绕组结构。高温无机陶瓷芯牢固地固定合金电阻丝。即使在设备长期振动的情况下，电阻丝也不会移位、松动，使电阻偏差保持在标准公差范围内，确保电气性能稳定。

2. 预冲孔安装底座。底壳预留标准安装孔，可快速安装在设备机柜上。紧密接触安装，导热效率提高30%以上，最大限度发挥铝壳的散热优势。

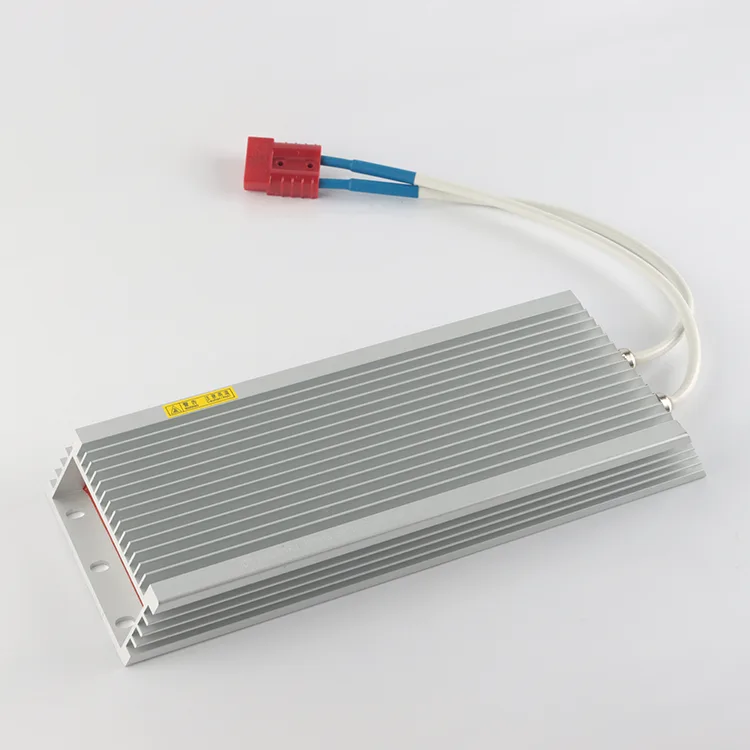

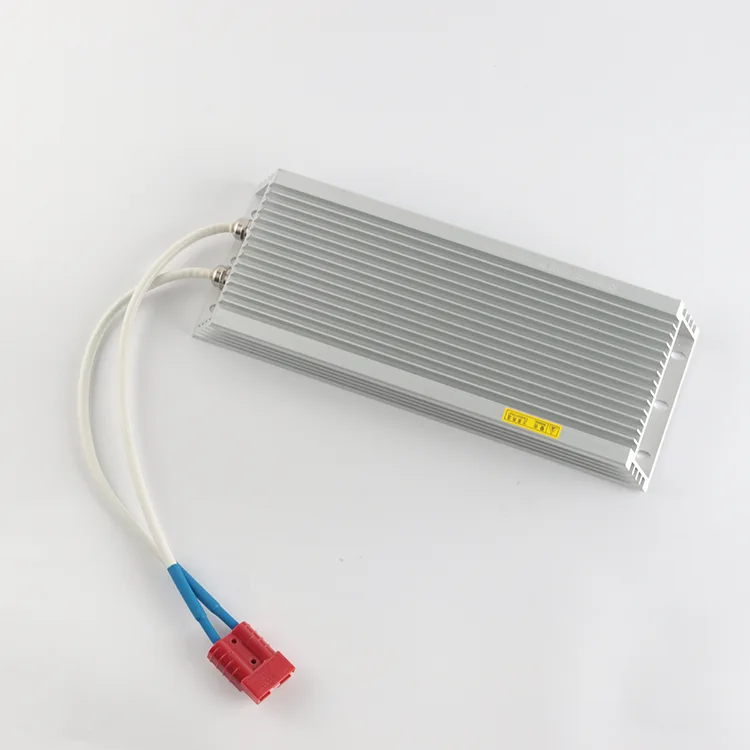

3. 多种可选终端。提供三种端子类型（螺丝端子、飞线、定制连接器），以匹配不同自动化集成商和设备制造商的接线习惯，提高现场接线效率。

主要产品优势

1.优异的散热和高功率密度

2. 较强的机械和环境耐受性

3. 安装简单灵活

4.可靠的电气安全。

5. 完整的规格覆盖范围

6. 使用寿命长

7.灵活的定制

多样化的应用场景及工作原理

铝壳电阻器广泛应用于工业自动化、电力电子、起重机械、新能源等领域。核心功能是能耗制动和再生能量耗散。

1. 变频驱动器 (VFD)

2. 电源和不间断电源

3. 电机控制与自动化

4、焊接设备

5. 起重机和电梯

安装规范及日常分级维护指南

分级定期维护标准

1.日常抽查，设备启动时检查外壳是否变色，端子是否有异常气味。如果电阻器异常过热，请立即停止使用。

2.每月例行维护，清理铝散热槽内的灰尘和油污。灰尘堆积是电阻器过热故障的主要原因。

3、每季度深度维护，切断电源，拧紧端子螺丝，用万用表测试实际电阻值。如果电阻超过允许范围，应及时更换电阻。

4.长期闲置存放维护，将产品存放在干燥通风的仓库中。每3个月通电运行30分钟，排除内部水分，防止绝缘性能下降。

真实项目案例与量化数据

我们选取了4个具有真实痛点、解决方案和可衡量的改进数据的典型全球客户案例来展示产品在实际工况下的性能。

案例一：欧洲电梯OEM工厂（西班牙）

● 客户痛点：原管式制动电阻经常过热，每月需要维护3~5次，售后服务成本高。

● 采用的方案：更换为RXLG 1000W IP20 铝壳制动电阻。

● 运行数据：电阻连续运行27个月，零过热故障。每月维护成本降低83%，机柜空间节省近35%。

案例2：东南亚起重机制造商（越南）

● 客户痛点：车间位于沿海地区，湿度大，震动强。普通电阻器在每年的雨季经常会出现短路故障。

● 采用方案：定制RXLG 1500W IP54密封制动电阻。

● 运行数据：在潮湿车间连续运行22个月，未出现进水、短路损坏现象。因电阻故障导致的设备停机时间从每年12天减少到每年不到2天。

案例3：离网太阳能系统集成商（澳大利亚）

● 客户痛点：传统负载电阻无法适应室外温差大，老化快，失去卸荷功能，导致电池过充。

● 采用的方案：定制RXLG 500W IP65全防水电阻作为太阳能冗余电源转储负载。

● 运行数据：户外稳定运行19个月。电池过充故障次数减少90%。

案例4：国内数控自动化工厂

● 客户痛点：伺服电机频繁急停导致普通电阻快速老化，3~6个月需要更换一次。

● 采用方案：采用RXLG 200W铝壳制动电阻。

● 使用数据：电阻器每天承受上千次制动动作，单组使用寿命延长至2年以上。

包装和全球运输

专业包装保护

1.每个铝壳电阻器均用防刮PE膜包裹，并包装在独立的小纸箱中，以防止铝壳刮花。

2.所有端子引脚和引线均采用绝缘胶帽覆盖，避免长途运输过程中引线变形和短路。

3. 对于批量订单，外箱内添加泡沫隔板以缓冲碰撞和振动。

4.每批货物均附有完整的文件，包括工厂检验报告、CE和RoHS证书以及装箱单。

全球航运解决方案

1.小样品和试订单：DHL、FedEx、UPS 国际快递，3~7 个工作日内交货。

2.中批量订单：空运，时间和成本的平衡。

3.大宗订单：海运，大批量采购最具成本效益的解决方案。

装运前检验

所有RXLG系列电阻器在出厂前均经过100%全面出厂检验，包括电阻测试、高压耐压测试和热成像检测，以确保产品合格。

常见问题解答

Q1：标准IP20电阻可以在室外露天环境使用吗？

答：不会。IP20等级只能防止大的固体碎片，没有防水防潮能力。对于室外、潮湿或易溅水的环境，请选择定制的IP54或IP65密封电阻，以避免水蒸气导致内部短路。

Q2：电阻短时间工作后很快过热是什么原因？

答：主要有四个原因：

① 周围空间被堵塞，导致散热不良；

②灰尘积聚并堵塞铝制散热槽；

③ 实际瞬时制动功率超过电阻的额定功率；

④  端子松动导致接触电阻过大。

Q3：电阻可以串联或并联来组合功率和电阻吗？

答：是的。支持串联和并联。我们专业的技术团队可以根据您所需的功率和电阻参数，提供针对性的串并联接线方案，实现组合式大功率负载。

Q4: 你们的保修政策是什么？

答：在正确安装和正常操作条件下，我们提供 12 个月的全球保修。同时，我们终身免费提供参数选择、安装、故障排除等技术指导。

Q5: 你们支持定制参数和外观吗？

答：当然可以。我们可以根据图纸或要求定制额定功率、电阻值、公差、IP等级、端子类型、安装尺寸和外壳颜色。 OEM和ODM服务齐全。

Q6：该电阻的工作温度范围是多少？

答：正常工作环境温度范围为-55℃至+200℃，适应不同地区的高温车间和低温室外环境。
