金属包覆电阻器

RST Electric 推出金属包层电阻器 - 一种薄型、高性能线绕电阻器，专为要求苛刻的制动和逆变器/转换器应用而设计。该金属包覆电阻器采用灵活的设计，具有出色的脉冲过载能力（10 倍额定功率，持续 5 秒），可在紧凑的安装中提供可靠的能量耗散。它的额定功率为 150W 至 600W（安装散热器时可达 1200W），电阻范围为 2.2Ω 至 1.1kΩ，非常适合动态制动电路、电机驱动和电源转换系统。标准 600V 电缆简化了集成，而薄型设计可以安装在空间受限的设备中。该线绕金属包层电阻器具有 ±5% 的容差和低 TCR (≤ ±150 ppm/°C)，可确保在重复脉冲条件下保持稳定的性能。

发送询问

产品描述

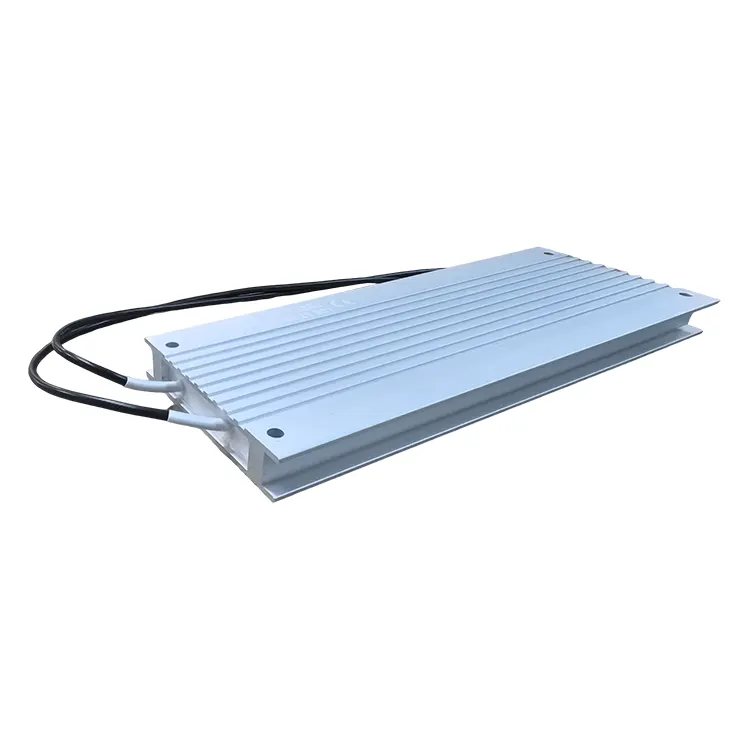

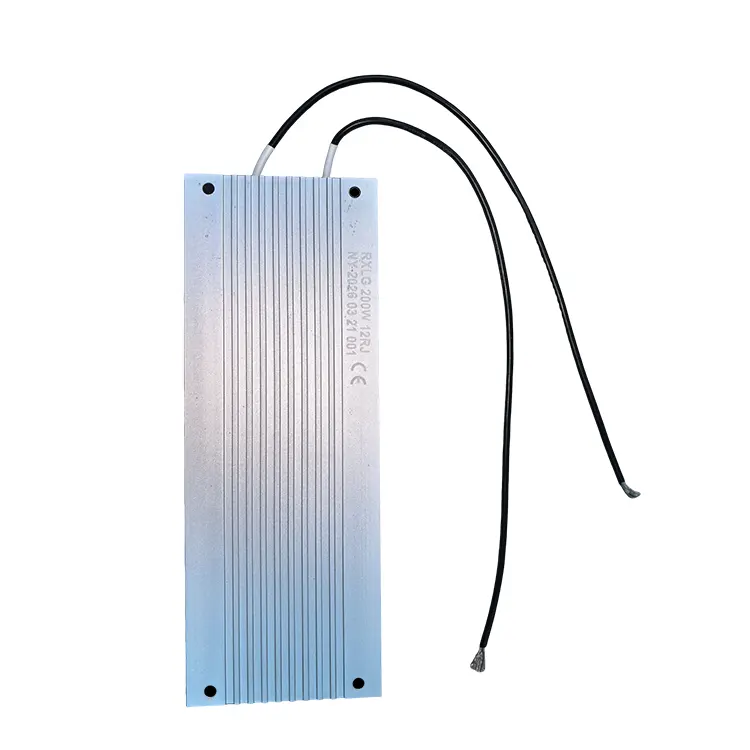

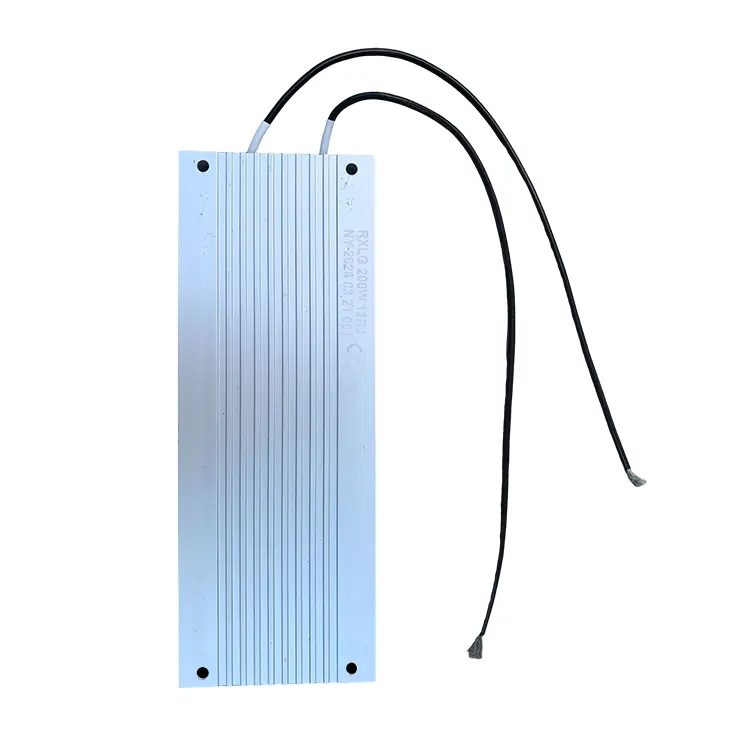

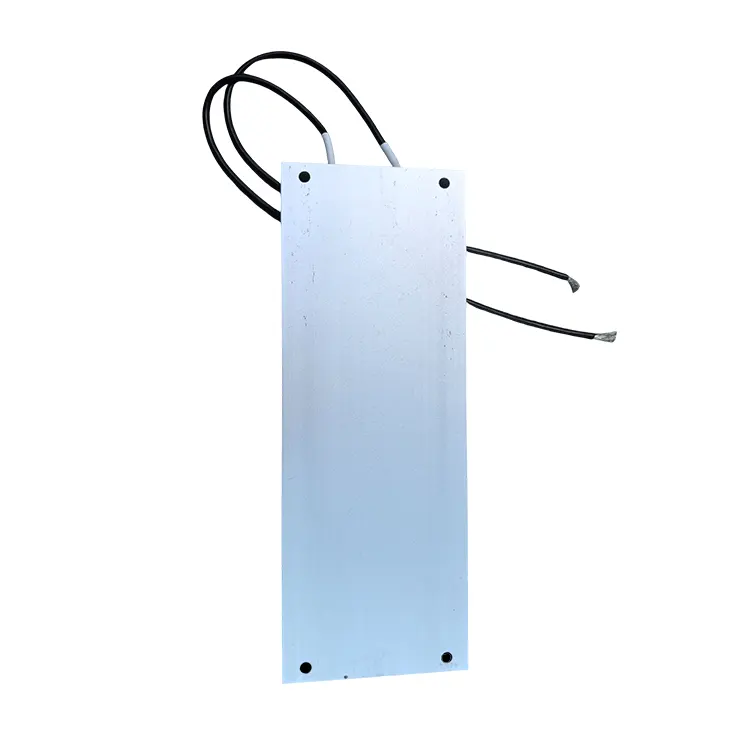

RST Electric 的金属包覆电阻器代表了一种先进的解决方案，适用于需要采用紧凑、薄型封装的高脉冲能力的应用。与传统的功率电阻器不同，这款薄型电阻器采用封装在坚固的金属包覆外壳内的专用线绕元件，专为散热器安装而设计，以实现增强的功耗。当安装在合适的散热器上时，额定功率会加倍 - 例如，RXLT150 在不带散热器的情况下提供 150W 的功率，在带散热器的情况下提供 300W 的功率，为平衡空间和散热要求的工程师提供卓越的设计灵活性。

该结构强调极端条件下的可靠性：每个单元可承受 10 倍额定功率的脉冲过载 5 秒，非常适合捕获制动电路中的再生能量以及抵御逆变器应用中的瞬态浪涌。标准 600V 额定电缆简化了现场接线并确保在中压工业环境中安全运行。与传统管状或底盘安装电阻器相比，薄型外形尺寸显着降低，高度显着降低，允许安装在浅外壳、电机接线盒中，或直接连接到驱动器底盘。

电气性能经过严格测试验证：500V绝缘电阻超过10GΩ，4000V AC耐压验证，确保高压系统安全运行。温度系数保持在 ≤ ±150 ppm/°C 范围内，保证在高达 +250°C 表面温度的工作范围内保持稳定的电阻值。作为中国值得信赖的金属包覆电阻器制造商，RST Electric 将 10 多年的功率电阻器工程专业知识与精密制造相结合，提供满足现代电力电子严苛要求的组件。

技术规格

模型	RXLT 系列
额定功率（不含散热器）	150W、200W、300W、400W、500W、600W
额定功率（带散热器）	300W、400W、600W、800W、1000W、1200W
电阻范围	2.2Ω – 1.1kΩ（取决于型号）
宽容	±5%（J）
温度系数（TCR）	≤±150 ppm/°C
最大工作电压	√(P×R)
脉冲过载能力	10 × 额定功率 5 秒
绝缘电阻	≥10GΩ @ 500V 直流
介电耐压	4000V交流
最高表面温度	+250°C
外壳材料	金属包覆（铝合金）
内部元件	绕线在陶瓷/玻璃纤维芯上
终止	600V 额定电缆（标准）
安装	散热器安装（建议全功率）
遵守	有害物质限制指令，CE

产品特点

1.高脉冲能力 - 可承受 10 倍额定功率的脉冲过载 5 秒，非常适合捕获制动电路中的再生能量和承受瞬态浪涌。

2.薄型设计——紧凑的外形尺寸可以安装在浅外壳、电机接线盒和空间受限的驱动系统中。

3.灵活的额定功率——双额定功率（带/不带散热器）提供设计灵活性；正确安装散热器后，功率会增加一倍。

4.高压电缆——标准600V额定电缆简化了现场接线并确保中压工业应用中的安全运行。

5.优异的绝缘性能——绝缘电阻≥10GΩ@500V，耐压4000V AC，保证高压系统中的安全运行。

6.低TCR——温度系数≤±150 ppm/°C，确保在高达+250°C的整个工作范围内保持稳定的电阻值。

7. 针对制动和逆变器应用进行优化 – 专为动态制动电路、逆变器/转换器保护和电机驱动应用而设计。

8.坚固的金属包覆结构——铝合金外壳提供机械保护和到安装表面的高效热传递。

9.宽电阻范围——从2.2Ω到1.1kΩ，涵盖不同的电流传感和能量耗散要求。

产品应用

行业	具体应用	描述
电机驱动和制动	动态制动电阻	在起重机、电梯和输送机减速期间从电机捕获再生能量。
电机驱动和制动	逆变器缓冲器	吸收基于 IGBT 的逆变器电路中的电压瞬变。
功率转换	转换器保护	限制 AC/DC 和 DC/DC 转换器中的故障电流并吸收浪涌。
功率转换	软启动电路	为电源和电机启动器提供浪涌电流限制。
可再生能源	风力发电机制动	消耗来自变桨控制系统和紧急停止的能量。
可再生能源	太阳能逆变器倾倒	用于离网光伏系统中多余能量耗散的负载电阻。
工业自动化	伺服驱动器	用于 CNC 和机器人中的高速定位系统的制动电阻器。
工业自动化	焊接设备	电阻焊机中的限流和缓冲电路。
运输	铁路辅助传动	轨道车辆和有轨电车辅助电机的制动。
运输	电动车充电器	电动汽车充电基础设施中的负载测试和保护电路。
暖通空调系统	大风扇制动	工业风扇和鼓风机滑行期间的能量吸收。
暖通空调系统	泵控制	用于变频驱动控制泵的动态制动。

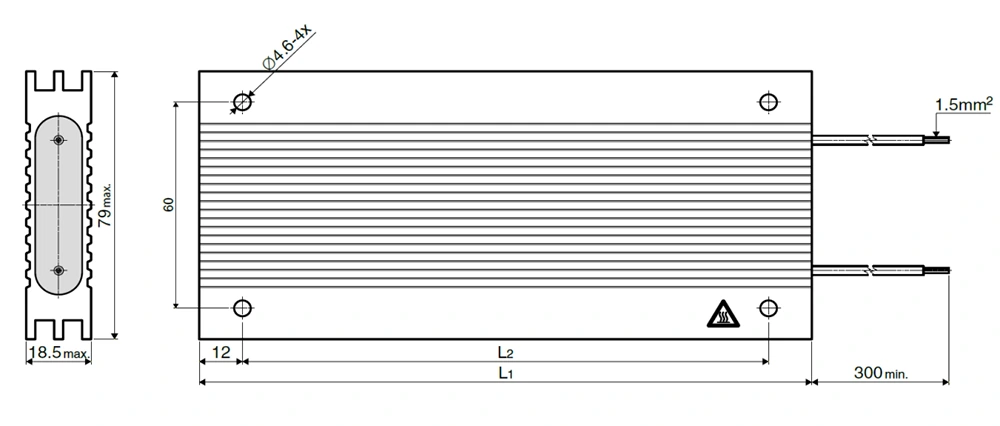

图纸和尺寸

Metal Clad Resistor

类型 L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

包装及运输

独立包装

RST Electric非常重视产品运输的安全。每个金属包覆电阻器均独立包装。先用防静电气泡膜包裹，然后放入独立包装盒中。这对金属外壳和电缆端子提供了全面的保护，避免运输过程中因摩擦、碰撞而造成损坏。

不同的包装设计

电缆将卷起、分类并用扎带固定，以防止运输过程中损坏；对于批量订单，采用瓦楞纸板箱进行包装，内部有泡沫隔板，防止电阻相互碰撞。

灵活的货运服务

每批货物均附有装箱单和检验证书，方便客户进行合规性验证。货运方式灵活，小批量有DHL/FedEx/UPS快递，中批量有空运，大批量有海运，满足各种需求。

严格测试

所有产品在包装前均经过100%电气测试。关键测试包括电阻值、绝缘性和介电强度。达到性能标准后才会发货，保证产品的稳定运行。

Metal Clad Resistor

为什么选择瑞斯特电气？

当脉冲能力和紧凑设计很重要时，RST Electric 可以满足您的需求。

直接工厂，金属复合专家

● 我们是一家经过认证的中国制造商，专业从事金属包覆电阻器生产超过10年。

● 对绕线元件制造、金属外壳制造和最终组装进行全面的内部控制——确保质量稳定。

● 每个薄型电阻器均由工厂直接定价，成本结构透明，无中间商。

专业制造，品质保证

● 经过 ISO 9001 认证的设施，拥有高脉冲电阻器专用生产线。

● 对每个单元进行100% 电气测试（电阻、绝缘、介电）。

● 脉冲过载验证确保每个电阻满足10×额定功率能力。

● 经验丰富的工程团队，专门从事制动和逆变器应用。

🌍 全球经验，值得信赖的供应商

● 全球电机驱动制造商、逆变器生产商和可再生能源系统集成商的可靠供应商。

● 向德国、美国、日本、韩国、意大利等40多个国家出口。

● 需要高脉冲处理和紧凑设计的应用领域的深厚专业知识。

无尽的定制

● 额定功率：150W 至600W（定制配置中可提供更高功率）。

● 电阻值：2.2Ω至1.1kΩ（可提供特殊值）。

● 公差：±5%（可根据要求定制公差）。

● 电缆长度：提供标准或定制长度。

● 端接：600V 额定电缆/定制连接器/飞线。

● 安装：标准散热器安装/定制支架。

可靠的交付和终身支持

● 标准交付周期：标准评级7-10天；自定义配置需要 15-20 天。

● 全面的文档：测试报告、材料认证、RoHS/CE 声明。

● 为集成到驱动器、逆变器和制动系统中提供技术支持。
