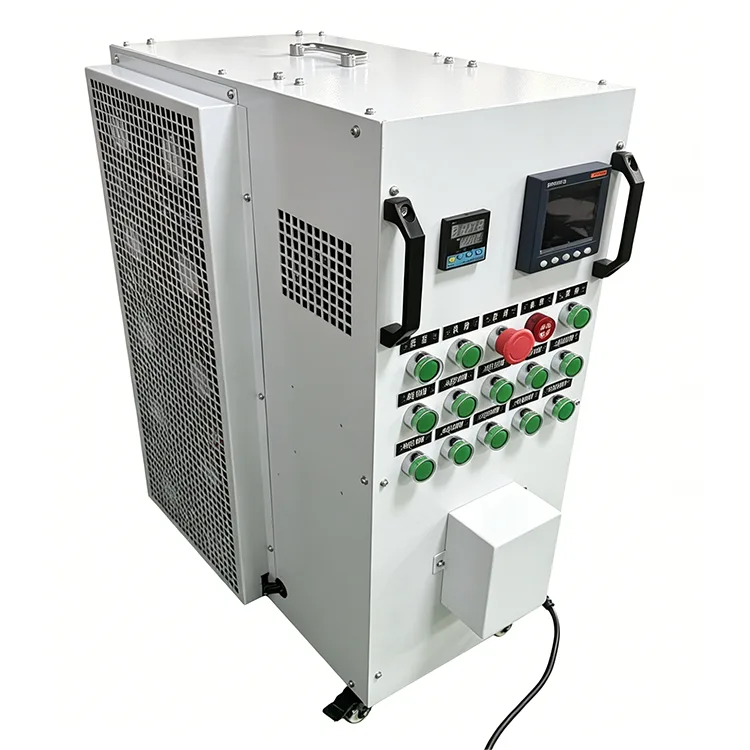

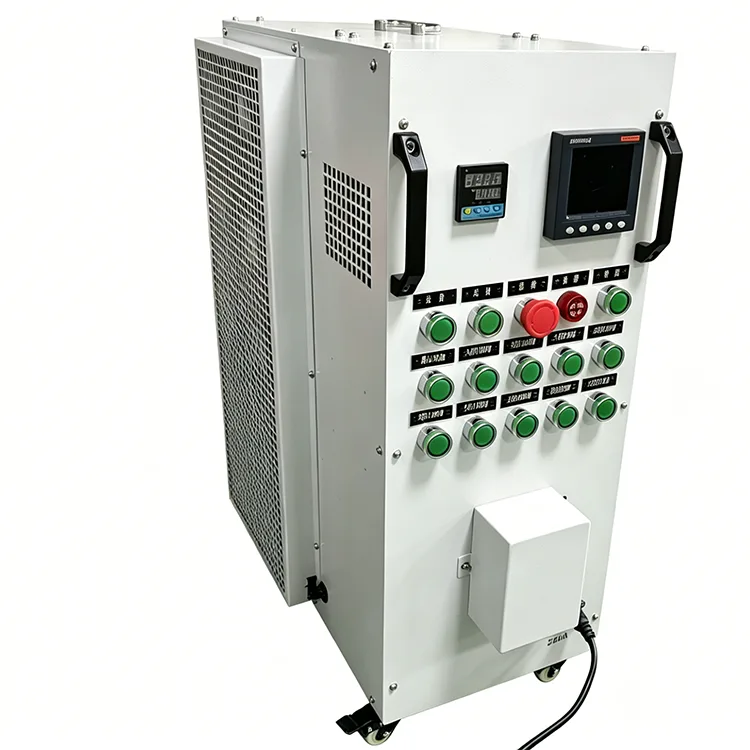

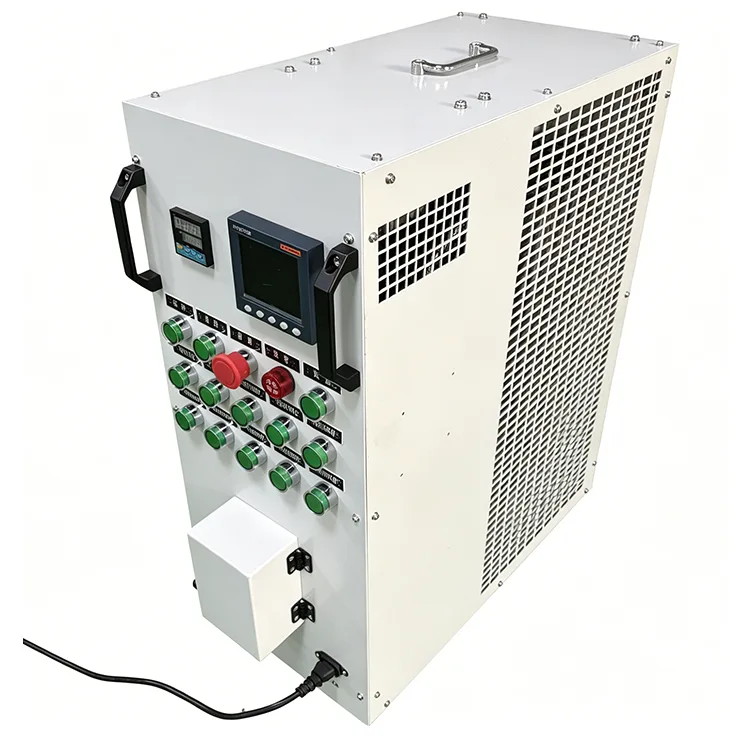

120kW-200VAC负载组

3. 核心部件材料及工艺介绍

3.1 负载电阻单元

1.采用铁铬铝合金电阻丝，具有耐高温、抗氧化、热稳定性优良的特点

2.发热均匀，长期满负荷运行不变形、不老化，电阻漂移小

3.针对400Hz中频工况进行优化，无功损耗低，纯阻特性稳定

3.2 冷却风扇系统

1. 120kW 200V便携式交流负载箱配备专用低噪音轴流风机，强度高、耐腐蚀、使用寿命长

2.大风量、风压，快速散发负载模块热量

3.装载区和出风口安装多个机械温度传感器；超温自动减载并报警

4.风扇联锁逻辑：风扇正常运行后才能开启负载，避免过热烧毁

3.3 电控及数据采集核心部件

1.接触器：施耐德LC1D系列，触点防烧蚀，动作可靠

2.低压控制部件：正泰/施耐德断路器、按钮、指示灯

3.数据采集：清智多功能表，准确实时采集电压、电流、功率、频率

4.导电部件：纯铜母排，发热低，抗氧化性能优异

4. 标准操作说明

4.1 运行前检查

1.放置：放置在室内平坦的地面上；侧进出风口预留≥30cm的通风空间；请勿堵塞风道

2.外观检查：箱体无损坏；脚轮锁定牢固；航空插座完好、紧固

3.电路检查：内部线路无老化现象；端子紧固良好；仪表和指示器状况良好

4.环境检查：远离易燃物品和强电磁干扰；高湿环境提前除湿

4.2 接线及上电步骤

1.负载接线：用专用航空插头连接发电机/电源；不允许带电插拔

2、接通220V/50Hz控制电源；设备进入自检待机状态，面板点亮

3.确认无故障报警并将急停按钮重置为正常状态

4.3 负载测试操作

1.通过局部旋钮逐步增加负载：0→25%→50%→75%→100%；不要直接一次性切换到满载

2. 支持负载突增突减，模拟实际功率影响场景

3.观察面板实时电压、电流、频率、功率，检查风扇运转声音

4.4 关闭和完成程序

1. 逐步将负载降低至零；保持风扇运转3~5分钟以散热

2.充分冷却后切断控制电源，然后拔下航空插头

3.清除柜体表面的灰尘和水分，锁好脚轮并妥善存放

5. 日常保养周期指南

5.1 每次使用后立即维护

1、清理机柜表面及侧进出风口的灰尘、杂物，保持风道畅通

2.检查航空插头插拔情况；确认端子没有过热或氧化

3. 检查风扇运转是否有异常噪音或卡转；重置紧急停止按钮

4.擦去机柜上的水分，盖上防尘帽并整理好证明文件

5.2 每月定期维护

1.彻底清洁风扇叶片和负载模块上的灰尘

2.检查施耐德接触器和断路器的触点是否烧蚀或发黑

3.紧固内部铜排和接线端子，防止长期振动松动

4.通过与标准仪器比较来校准测量精度；偏差超标立即校准

5.3 季度/年度专业维护

1.断电时用兆欧表检查整体绝缘电阻，符合F级绝缘标准

2.一一测试过温、过压、风扇联锁、急停等所有保护功能

3.检查电阻丝是否变形、老化或局部变色

4.满负荷连续测试1小时，记录参数、温度和报警状态，保存测试文件

5.润滑底部脚轮以确保平稳移动

5.4 长期储存维护

1.储存于环境温度0℃~40℃、干燥、通风、遮光的库房内

2. 每 3 个月通电 30 分钟，运转风扇和负载以驱散内部湿气

3.航空插座和接口安装防尘帽；保持柜体防潮、防锈

4. 顶部请勿放置重物，以免箱体变形及内部元件移位

6、安全防护功能全面解析

1.过压保护：输入电压超过安全阈值时自动卸载并触发报警，保护被测电源和120kW 200V便携式交流负载组

2.过温保护：多点温度传感器实时监测负载模块温度；自动减载，防止电阻烧坏

3.急停保护：一键手动强制卸载；急停锁下加载功能无效；风扇电源保持开启以持续散热

4.风扇联锁保护：风扇无法启动或异常停止时，负载电路被锁定，避免在不冷却的情况下高温损坏

5.自适应过载保护：步进齿轮设计避免瞬时过载冲击，适应各种400Hz电源电压波动情况

7. 常见问题

1. 开机正常但无法加载？

检查三点：

①风机未启动，风机联锁锁定加载功能；

②急停按钮未复位；

③航空插头接触不良或控制电压不足。

2.运行过程中经常出现超温报警？

① 侧面进风口/出风口堵塞或有灰尘；

② 密闭高温空间环境温度超过+55℃；

③ 风扇老化，转速不足；

④ 长期满负荷连续运行不休息。

3.电压、功率测量偏差大？

①接线接触不良，接触电阻大；

②负载快速切换引起的参数波动；

③ 仪表长期不校准。重新连接并重新校准；如果故障仍然存在，请联系制造商检查采集装置。

4. 支持并联扩容吗？

是的，完全支持1+N并联进行大功率发电机测试。保持相同的电压、频率和同步档位调整，以实现稳定的组合负载运行。

5.适合在高湿度和沿海盐雾环境下长期使用吗？

 机组原有可承受95%以上RH； IP20适用于室内沿海机房。每月清理盐雾灰尘，并定期进行绝缘测试，大大延长使用寿命。

6. 仅适用于 400Hz 设备测试？

 主要针对400Hz中频设计，也可兼容50Hz工频设备进行阻性负载测试，具有有效显示和保护功能。

7. 120kW 200V 便携式交流负载组可以在户外使用吗？

不推荐。此款为室内IP20型号，无防雨、防晒、室外防尘设计；室外使用容易造成水凝结和内部电气损坏。

8.故障报警后如何复位？

先卸载至零，切断控制电源，排除温度/电压/风扇故障；排除隐患后重新上电，保护逻辑自动复位。

8. 真实应用案例及客户评价

案例一：军用中频电源厂家

1.需求：400Hz军用发电机组出厂全量程负载和突载试验，符合GJB军标验收。

2、应用效果：120kW分级加载准确，实际误差稳定在±2%以内；四重保护，避免原型机短路和过温损坏；内置仪表消除了外部测试设备。

3. 效率提升：更换旧的分体负载设备；可单人操作；日巡检能力提升45%，三年内无硬件故障。

4.客户评价：体积小巧，带脚轮，车间移动灵活，参数准确，防护完善，完全满足军厂验收要求，日常维护简单。

案例2：沿海船舶电力运维公司

1.需求：船用200V三相柴油发电机组在高湿度、盐雾、大温差环境下的年检和负载能力测试。

2、应用效果：-20℃至+55℃宽温度适应，高湿环境下稳定连续运行不结露、不跳闸；强制风冷，满载运行4小时，稳定，不超温跳闸。

3.解决痛点：替代旧有的笨重负载，精度低，容易过热；测量精度提高一倍，年维护故障减少80%，抗盐雾老化性能更好。

案例3：航空地面电源实验室

1.需求：大学科研院所400Hz逆变电源的研发测试，需要频繁的负载切换和电气数据记录。

2. 应用效果：档位切换平滑，支持反复负载突变，模拟实际工况；施耐德电控元件，启停寿命高，日常开关数百次无触点烧蚀；实时面板参数，节省外部数据采集成本。

案例4：工业园区备用发电机验收项目

1.需求：200V工业备用电源工厂及现场负载验收测试，要求便携、快速部署。

2、应用效果：仅重45公斤，带滚动脚轮，移动方便，无需专业安装，即插即用；平滑阶跃加载，有效检测发电机压降和频率稳定度；测试数据可直接备案验收。

9. 120kW 200V便携式交流负载箱的核心优势

1.全标准合规：符合国家、军工、行业标准，适用于军事、航海、航空、工业、科研场景

2.顶级品牌配置：施耐德、正泰、清智核心部件，纯铜母排和高端铁铬铝电阻丝，超耐用

3. 轻巧便携设计：45公斤机身，带万向脚轮，轻松单人移动，室内随时部署

4.安全保护完善：过压、过温、急停、风扇联锁四重保护，自动报警、甩负载，测试更安全

5.高精度稳定：高标准电测及负载精度，长期运行电阻漂移小；测试数据正式验收有效

6.灵活扩展：5个固定可调档位加多机并联支持，满足低精度精细测试和大功率组合测试

7. 维护成本低：模块化机柜结构，通用可更换部件；日常维护只需清理灰尘和端子紧固，节省成本，维护方便

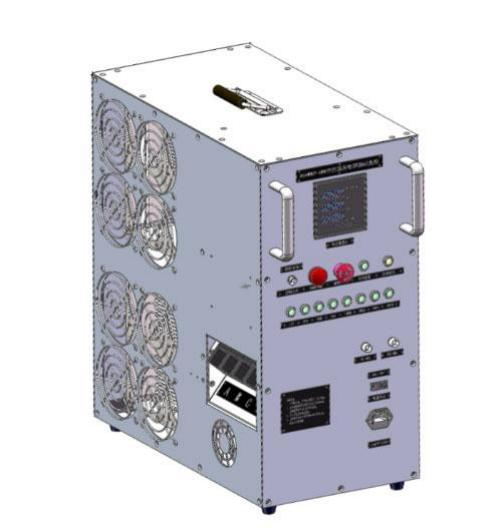

10. 柜体结构
