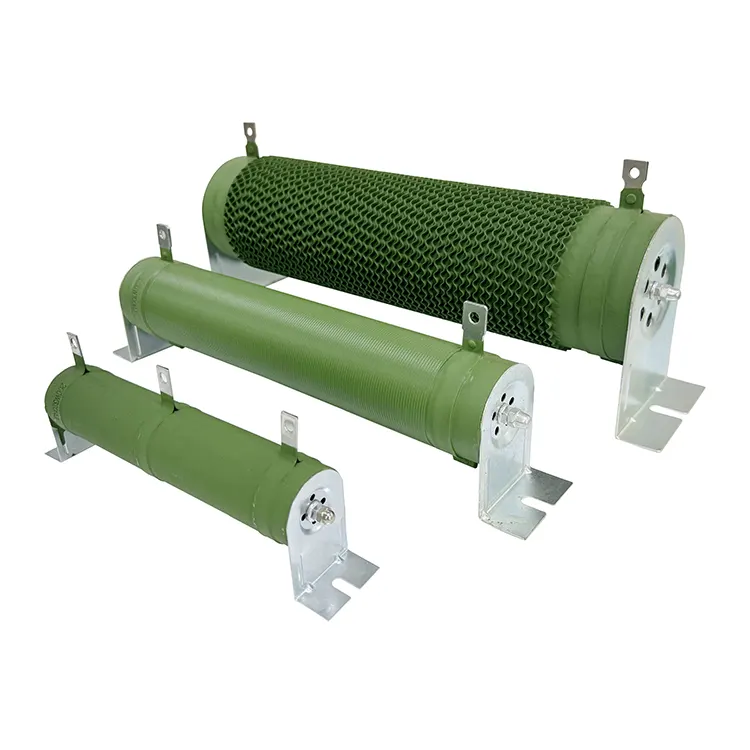

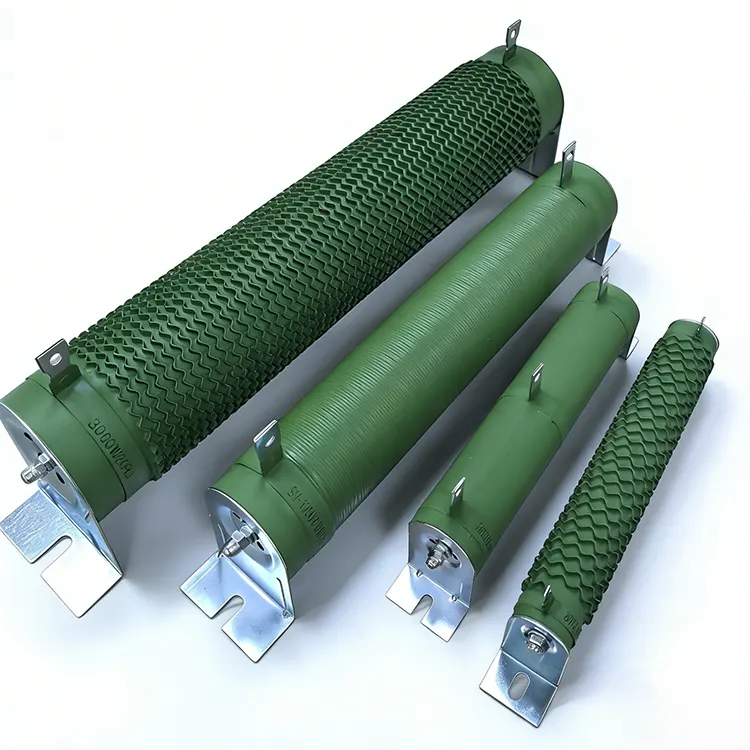

RST Electric 的功率线绕电阻器将传统管状结构与现代材料相结合，为工业和商业电力系统打造多功能、高可靠性组件。该管状线绕电阻器的核心特征是在高纯度陶瓷管上缠绕精密电阻丝，该陶瓷管因其优异的导热性、机械强度和电绝缘性能而被选中。
该元件受到高温硅胶涂层的保护，可抵抗潮湿、热冲击和环境污染物，同时保持出色的散热性能。这种结构使得功率线绕电阻器能够在高达 +200°C 的表面温度下连续工作，并在 AC 3kV 下进行介电强度测试 5 秒。绕组模式经过优化，可最大限度地减少电感，使该产品适用于需要快速响应和低相移的交流和脉冲电路。
这款高功率线绕电阻器的每单位额定功率从 50W 到令人印象深刻的 10kW，是一种经济高效的解决方案，适用于从电源中的缓冲电路到电机驱动器中的动态制动和测试设备中的负载组等应用。
作为中国值得信赖的功率线绕电阻器制造商，RST Electric 将 10 多年的电阻器工程专业知识与严格的质量控制相结合，提供满足现代电力电子严苛要求的组件。
|
模型 |
HPR系列 |
|
额定功率 |
50W – 10,000W (10kW) |
|
电阻范围 |
0.1Ω – 10kΩ |
|
宽容 |
±1%、±5%（标准） |
|
温度系数（TCR） |
±50 ppm/°C 至 ±350 ppm/°C（按值选择） |
|
涂层材料 |
高温硅胶 |
|
介电强度 |
交流3kV、50Hz 5秒 |
|
工作温度 |
-55°C 至 +200°C（表面） |
|
绝缘电阻 |
≥100MΩ @ 500V 直流 |
|
电感 |
低电感设计（无感绕线可选） |
|
芯材 |
高纯陶瓷管 |
|
安装 |
通孔/支架安装 |
|
遵守 |
有害物质限制指令，CE |
1.精密线绕结构——高稳定性电阻丝缠绕在高纯度陶瓷管上，确保电阻值准确和优异的长期稳定性。
2.高温硅胶涂层——保护涂层可承受高达+200°C的连续运行，具有防潮、防热冲击和防环境污染的能力。
3.固有的无感设计——优化的绕组模式最大限度地减少了电感，使这些电阻器适用于交流和脉冲电路，没有明显的相移。
4.宽功率范围——每台功率从50W到10kW，涵盖从低功率缓冲器到高功率负载组的多种应用。
5.优异的介电强度——经过AC 3kV 5秒测试，确保高压电路中的安全运行。
6.机械和环境弹性——坚固的结构可承受振动、热循环和恶劣的工业环境。
7.灵活的端接选项 – 提供各种引线样式和安装支架，可轻松集成到现有设计中。
8.低TCR选项——温度系数低至±50 ppm/°C，适用于需要最小电阻漂移的精密应用。
9.定制配置——特殊电阻值、公差和机械修改可满足 OEM 要求。
10.经济高效的功率处理——为高功率耗散提供经济的解决方案，无需复杂的液体冷却或大型散热器。
|
应用 |
申请详情 |
描述 |
|
电源和逆变器 |
缓冲电路 |
吸收开关电源和逆变器中的瞬态能量。 |
|
泄放电阻 |
断电后提供滤波电容器的安全放电。 |
|
|
预充电电路 |
限制直流链路加电期间的浪涌电流。 |
|
|
电机驱动和制动 |
动态制动电阻 |
减速期间消耗电机的再生能量。 |
|
用于电机测试的负载组 |
模拟电机驱动开发过程中的机械负载。 |
|
|
软启动电阻 |
限制大型交流电机的启动电流。 |
|
|
医疗和分析设备 |
X 射线电源 |
用于医疗成像系统的高压泄放器和负载电阻器。 |
|
MRI 梯度放大器 |
用于电流检测和负载模拟的精密电阻。 |
|
|
分析仪器 |
实验室测试设备的稳定参考负载。 |
|
|
能源与可再生能源 |
风力发电机转换器 |
用于变桨控制和紧急停止系统的制动电阻器。 |
|
太阳能逆变器放电 |
用于光伏逆变器中直流母线放电的泄放电阻。 |
|
|
电池测试设备 |
用于工业电池充电/放电循环测试的负载电阻。 |
|
|
测试与测量 |
虚拟负载 |
模拟设备测试和校准期间的电力负载。 |
|
电流检测分流器 |
适用于电流测量应用的精密低欧姆电阻器。 |
|
|
高压分压器 |
用于高压测量系统的分压器网络。 |
|
|
工业控制 |
焊接设备 |
用于焊接电源的限流电阻和缓冲电阻。 |
|
电镀整流器 |
用于电镀系统测试和镇流的负载电阻。 |
|
|
暖通空调驱动器 |
用于大型风扇和泵变频驱动器的制动电阻。 |
|

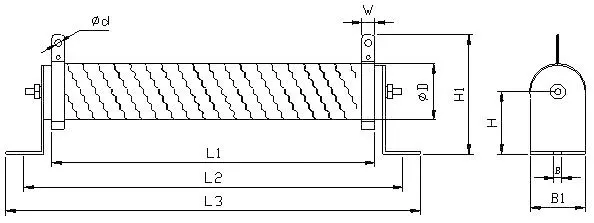

额定功率 |
直径±2(毫米)
|
L1±3(毫米) |
L2±3(毫米) |
L3±3(毫米) |
H1±1(毫米) |
B1±1(毫米) |
宽±1(毫米) |
d±1(毫米) |
重量（克） |
|
50W |
28 |
101 |
122 |
142 |
65 |
6.4 |
8 |
4.5 |
130 |
|
80W |
28 |
151 |
172 |
195 |
65 |
6.4 |
8 |
4.5 |
210 |
|
100W |
28 |
181 |
200 |
220 |
65 |
6.4 |
8 |
4.5 |
220 |
|
150W |
28 |
226 |
245 |
267 |
65 |
6.4 |
8 |
4.5 |
260 |
|
200W |
28 |
278 |
300 |
320 |
65 |
6.4 |
8 |
4.5 |
300 |
|
300W |
40 |
267 |
306 |
342 |
90 |
8.00 |
10 |
6 |
560 |
|
400W |
40 |
330 |
369 |
405 |
90 |
8.00 |
10 |
6 |
660 |
|
500W |
50 |
330 |
347 |
363 |
103 |
7.00 |
10 |
6 |
870 |
|
700W |
50 |
330 |
347 |
363 |
103 |
7.00 |
10 |
6 |
870 |
|
800W |
60 |
330 |
354 |
380 |
120 |
8.4 |
15 |
6.5 |
2130 |
|
1000W |
60 |
430 |
454 |
480 |
120 |
8.4 |
15 |
6.5 |
1800 |
|
1500W |
60 |
430 |
454 |
480 |
120 |
8.4 |
15 |
6.5 |
1800 |
|
2000W |
70 |
430 |
449 |
490 |
133 |
9.00 |
15 |
6.5 |
2400 |
|
3000W |
80 |
430 |
453 |
490 |
150 |
9.00 |
15 |
6.5 |
2800 |
|
3500W |
90 |
430 |
460 |
490 |
153 |
9.00 |
15 |
6.5 |
3200 |
|
4000W |
100 |
430 |
470 |
490 |
157 |
9.00 |
15 |
6.5 |
3700 |
|
5000W |
100 |
500 |
540 |
560 |
157 |
9.00 |
15 |
6.5 |
4000 |
|
6000W |
100 |
600 |
640 |
660 |
157 |
9.00 |
15 |
6.5 |
4200 |
|
10000W |
150 |
600 |
626 |
690 |
270 |
10.20 |
15 |
10 |
13500 |
|
15000W |
150 |
660 |
686 |
750 |
270 |
10.20 |
15 |
10 |
15000 |
|
18500W |
150 |
1000 |
1026 |
1090 |
270 |
10.20 |
15 |
10 |
22500 |
答: 我们是中国本土的合法制造商。我们十多年来一直致力于功率线绕电阻器的研究和制造，专注于管状线绕元件领域。我们不是贸易中介。我们可以独立控制从陶瓷磁芯采购、绕线、涂层、测试的整个过程。这样既保证了质量稳定，又省去了中间环节。我们提供透明的厂家直供价格，让客户能够平衡高质量与低成本。
答: 我们拥有 ISO 9001 认证的工厂和精密绕线的专业设备。我们的生产流程标准化并严格控制。每个电源线绕线电阻出厂前均已完成100%电气测试。结合热像验证，确保散热均匀，无热点。同时，我们拥有专业的工程团队致力于大功率电阻的多行业应用，精准控制产品的兼容性。
答：我们拥有丰富的全球供应经验，是全球电源、电机驱动、医疗设备企业值得信赖的供应商。我们的产品已出口到德国、美国、日本、韩国、意大利等40个国家。我们在电力电子、新能源、工业自动化领域拥有丰富的经验，能够精准满足不同行业客户的核心需求。
答：我们提供全面的定制服务，满足不同行业的个性化需求。功率线绕电阻具体可定制参数包括：功率50W~10kW（可根据需要升级）、阻值0.1Ω~10kΩ（支持特殊阻值）、公差、温度系数、镀层类型、接线方式。此外，我们可以提供无电感的绕线设计，适合快速开关场景。
答: 交货时间根据产品规格而有所不同。标准型号的交货期为10-20个工作日，定制型号则需要20-30个工作日。每批产品均附有完整的技术文件。我们提供 18 个月的保修服务。保修期内，我们可以提供远程故障诊断和备件运送。我们的专业团队还可以提供电源、驱动器等设备的集成技术支持，全程为客户提供全方位保障。
