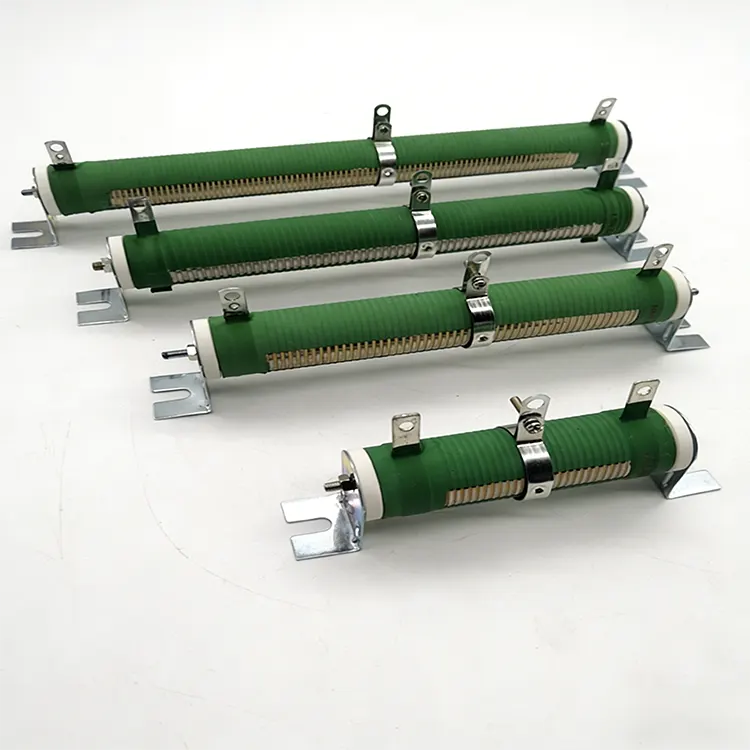

可调线绕电阻器

RST Electric 推出可调线绕电阻器 - 一种多功能功率电阻器，专为需要电路调谐、自定义电阻值或设备校准的应用而设计。这款可调功率线绕电阻器在陶瓷管上采用精密缠绕元件，并具有耐用的硅胶涂层和可调节接线片，可在全电阻值的 10% 至 90% 范围内进行微调。它的额定功率为 50W 至 2500W，电阻范围为 0.1Ω 至 10kΩ，非常适合需要灵活性和可靠性的电机驱动、电源、测试设备和工业控制。这款管状线绕可调电阻器具有 ±5% 和 ±10% 公差以及低 TCR (≤300 ppm/°C)，在连续和间歇工作应用中都能提供一致的性能。

发送询问

产品描述

RST Electric 的可调线绕电阻器结合了管状功率电阻器的坚固性和可调抽头的灵活性，使其成为工程师和维护专业人员不可或缺的组件。该可调电阻器的核心采用高稳定性电阻丝，精密缠绕在高纯度陶瓷管上，陶瓷管因其优异的导热性和电绝缘性能而被选中。该元件由坚固的硅胶涂层保护，可抵抗潮湿、热冲击和工业污染物，同时保持出色的散热性能。

主要区别

该功率线绕电阻器的主要区别在于其可调节接线片，该接线片可以沿着绕组定位，以便在全值 10% 到 90% 之间的任何点接入电阻元件。此功能可以实现电路调谐、获得标准库存中不可用的独特电阻值以及设备的现场调整以适应不同的线路电压或工作条件。空心设计允许使用贯穿螺栓、垫圈或弹簧式夹子进行牢固紧固，从而简化了狭小空间中的安装。这款可调管状电阻器的额定功率从 50W 到令人印象深刻的 2500W，是一种经济高效的解决方案，适用于从电机速度控制到负载组微调和实验室原型设计等应用。

作为值得信赖的可调线绕电阻器制造商，RST Electric 将 10 多年的电阻器工程专业知识与严格的质量控制相结合，提供满足现代工业和商业设备苛刻要求的组件。

技术规格

型号系列	RXT
额定功率	50W – 2500W（基于 25°C 自由空气额定值）
电阻范围	0.1Ω – 10kΩ
宽容	±2%、±5%、±10%
温度系数（TCR）	≤ 300 ppm/°C
调节范围	全电阻值的 10% 至 90%
功率降额	功率随分接位置成比例减少
涂层材料	硅胶/无铅搪瓷
介电强度	交流2000V 1分钟
工作温度	-55°C 至 +200°C（表面）
绝缘电阻	≥100MΩ @ 500V 直流
芯材	高纯陶瓷管
建造	全焊接、阻燃
终止	焊片/螺栓连接
安装	贯穿螺栓/弹簧夹/支架
遵守	RoHS 和 CE

可调线绕电阻器产品特点

1.可调节接线片设计 – 可移动抽头允许在全电阻值的 10% 至 90% 范围内进行微调，从而实现电路优化和独特的价值生成。

2.宽功率范围——每台功率从50W到2500W，涵盖从小型PCB安装电路到大型工业设备的多种应用。

3.灵活的电阻值 – 0.1Ω 至 10kΩ 范围，具有多种容差选项（±2%、±5%、±10%），以满足精确要求。

4.坚固的硅胶涂层 – 保护涂层可承受高达 +200°C 的连续运行，具有防潮、防热冲击和防工业污染物的能力。

5. 空心结构 – 允许使用贯穿螺栓、垫圈或弹簧型夹子进行牢固紧固，以实现多种安装选项。

6.全焊接结构——确保振动和热循环下的机械完整性和电气可靠性。

7.阻燃材料——满足工业和商业设备应用的安全要求。

8.功率降额明确性——额定功率适用于电路中存在满电阻时；与分接位置成比例地降额——设计人员的基本信息。

9. 多种端接选项 – 提供焊片或螺栓连接，以适应各种安装方法。

10.定制制造——可满足 OEM 要求的特殊电阻值、公差和机械修改。

产品应用

应用	申请详情	描述
电机驱动与控制	速度控制电路	用于微调工业驱动器中电机速度的可调电阻。
	动态制动	为具有独特要求的 VFD 应用定制制动电阻值。
	软启动校准	大型电机启动电流限制的现场调整。
电源	电压微调	可调节泄放电阻，用于微调原型电源中的输出电压。
	负载模拟	可变负载电阻用于测试整个工作范围内的电源性能。
	浪涌电流限制	针对不同直流母线电容器组的可定制预充电电阻。
测试与测量	实验室原型制作	用于电路开发和实验设置的可变电阻。
	校准设备	用于校准欧姆表和电阻电桥的可调标准。
	负载组调整	微调负载组电阻值以实现精确的功耗。
工业控制	过程控制器	用于温度、速度和位置控制的现场可调设定值。
	焊接设备	针对不同焊接应用和材料的定制电流限制。
	电镀系统	用于电镀槽电流控制的可调镇流电阻。
铁路交通	辅助驱动控制	轨道车辆制动和控制电路的调整。
铁路交通	暖通空调系统	运输车辆中风扇速度控制的现场调节。
可再生能源	太阳能逆变器测试	用于 MPPT 算法开发和验证的可变负载电阻。
可再生能源	风力发电机控制	用于桨距控制系统校准的可调制动电阻。

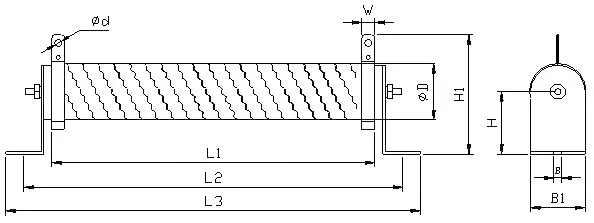

图纸和尺寸

Adjustable Wirewound Resistor

额定功率	直径±2(毫米)	L1±3(毫米)	L2±3(毫米)	L3±3(毫米)	H1±1(毫米)	B1±1(毫米)	宽±1(毫米)	d±1(毫米)	重量（克）
50W	28	101	122	142	65	6.4	8	4.5	130
80W	28	151	172	195	65	6.4	8	4.5	210
100W	28	181	200	220	65	6.4	8	4.5	220
150W	28	226	245	267	65	6.4	8	4.5	260
200W	28	278	300	320	65	6.4	8	4.5	300
300W	40	267	306	342	90	8.00	10	6	560
400W	40	330	369	405	90	8.00	10	6	660
500W	50	330	347	363	103	7.00	10	6	870
700W	50	330	347	363	103	7.00	10	6	870
800W	60	330	354	380	120	8.4	15	6.5	2130
1000W	60	430	454	480	120	8.4	15	6.5	1800
1500W	60	430	454	480	120	8.4	15	6.5	1800
2000W	70	430	449	490	133	9.00	15	6.5	2400
2500W	80	430	453	490	150	9.00	15	6.5	2800
