发电机负载组

关键电力系统的精密负载测试

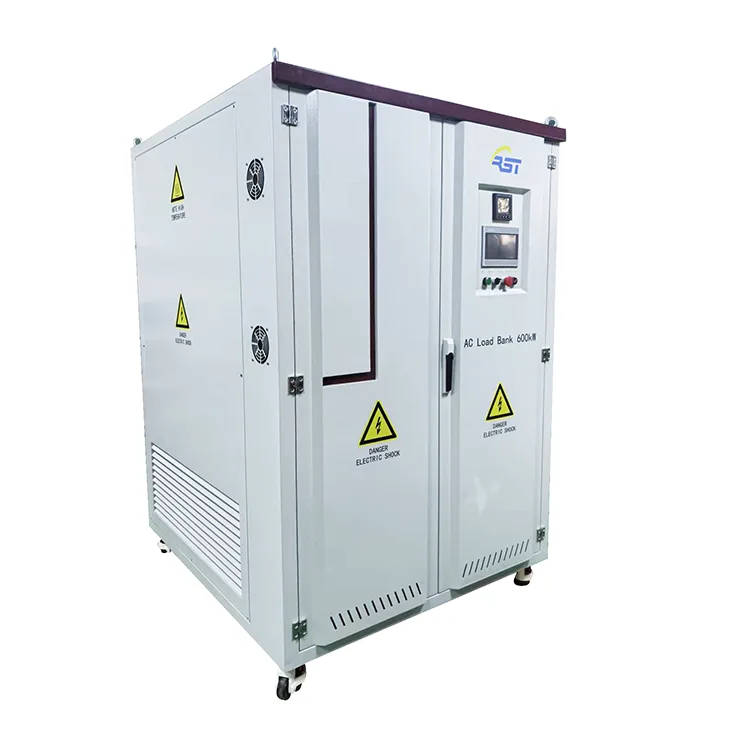

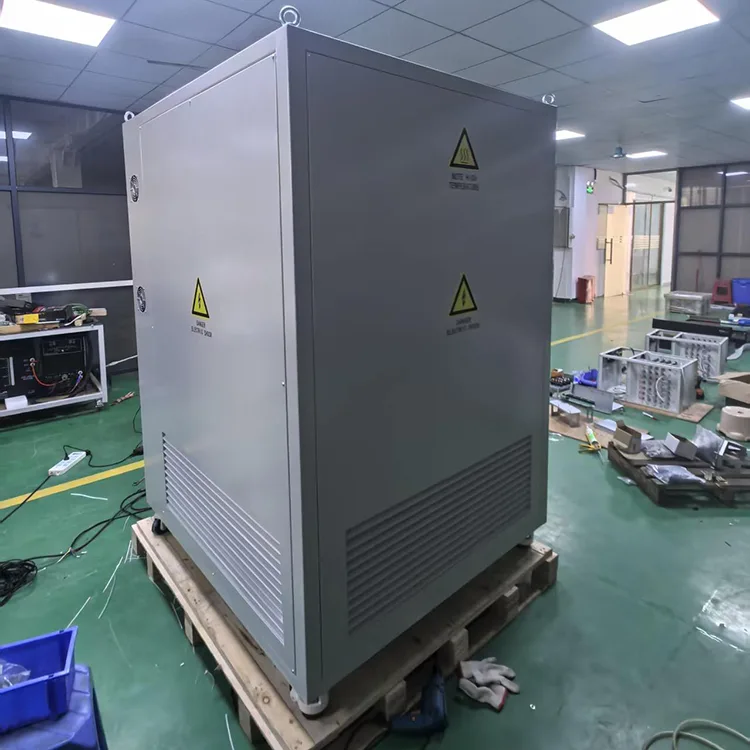

RST-600kW 交流电阻负载组模拟现实世界的电力负载，帮助您自信地测试、验证和维护电力设备。无论您是调试新的柴油发电机、验证数据中心的 UPS 系统，还是对工业电源进行日常维护，该负载组都能为您提供确保稳定、可靠运行所需的数据。

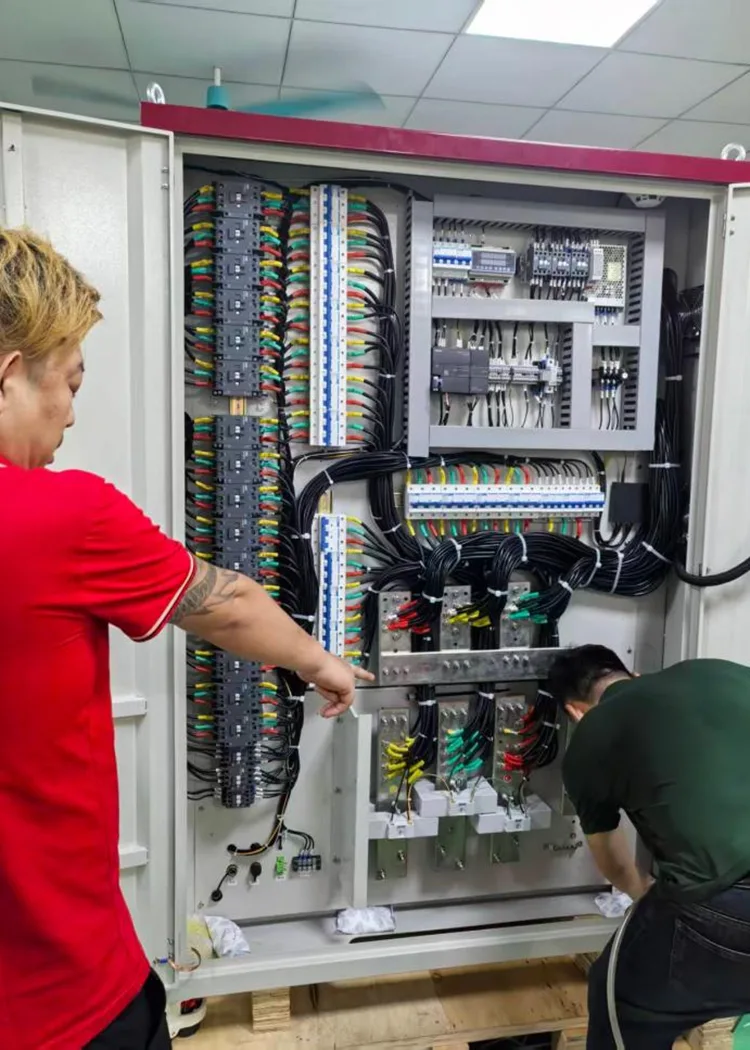

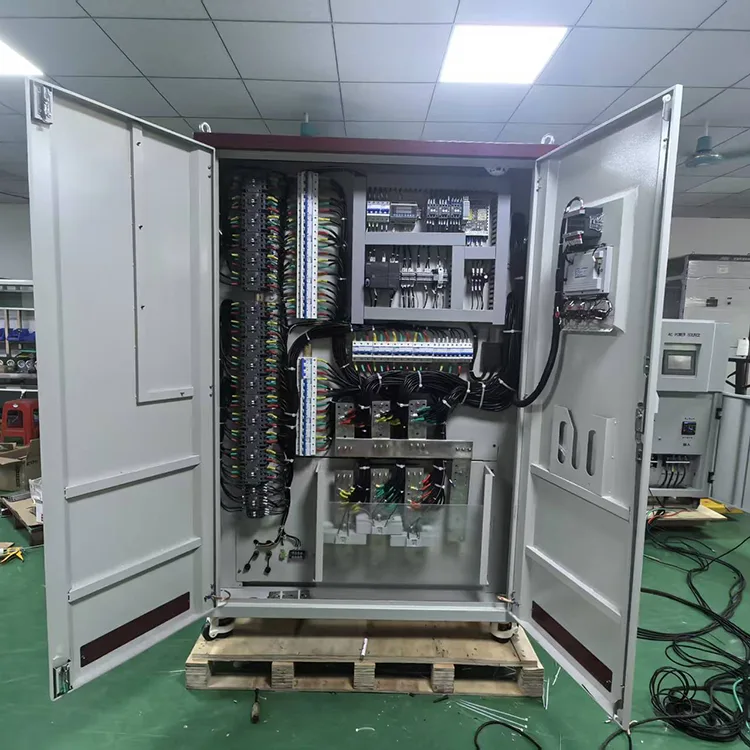

该一体式阻性负载柜集成了钣金柜体、防腐合金翅片电阻管、强制风冷风扇系统、西门子PLC控制系统和触摸屏HMI。支持4个通用工业电压等级（480V/440V/380V三相四线星形接法、220V三相三线三角形接法），具有手动星三角接线切换功能，最大测试功率可达600kW，最小可调负载阶跃10kW，负载精度±3%，满足大多数工业电源测试需求。

主要应用包括：

- 发电机组性能测试——满载和部分负载验证

- UPS系统调试和老化测试

- 工业设施供电质量评估

- 需要精确负载模拟的研发实验室

- 电气设备故障排除及故障诊断

主要技术优势

1.多电压兼容设计支持4种主流交流工业电压，一机覆盖220V~480V测试场景；星形/三角形接线可在铜母排上手动切换，无需更换内部元件。

2.耐用合金电阻芯 翅片合金电阻管，耐酸碱、耐盐雾、耐腐蚀性强、绝缘性高、散热稳定，支持长期连续运行。

3.世界一流的电气元件

接触器：ABB品牌稳定交流接触器

控制器：西门子S7-200智能PLC

操作终端：工业触摸屏HMI

标准配置

1.双控制模式本地触摸屏手动/自动加载；通过PC软件远程控制，Modbus-RTU（RS485）/Modbus-TCP（RJ45以太网）通讯，方便自动化测试车间对接。

2、全方位安全保护系统设有急停、短路、过流、过压、超温、风机低风压、风机过载、烟雾检测多层联锁保护；一旦报警触发，所有负载自动卸载，蜂鸣器报警并记录完整的报警日志。

3、高精度测量显示0.5级测量仪表，实时显示三相电压、电流、有功功率P、无功功率Q、视在功率S、功率因数PF、频率、进出风口温度、控制室及母线室温度，所有数据在触摸屏上直观显示。

标准日常维护指南

日常维护与使用：确保长期稳定运行的实用指南

高质量的发电机负载组是保证电力系统可靠性的关键，而正确的维护是保证其长期稳定运行的基础。 RST-600kW 负载组旨在平衡高性能和易于维护。

日常检查（使用前/后）：

外观与清洁：检查箱体有无损坏、变形、腐蚀等情况，并用干燥的软布擦去表面灰尘。确保设备周围3米（进风）、5米（出风）范围内没有障碍物，通风口畅通无阻。

连接检查：检查电源线、信号线等是否连接牢固，连接端子是否松动、氧化或有烧焦痕迹。

功能预检查：启动后，观察风扇运转是否正常，是否有异常声音。通过人机界面（HMI）检查电压、电流等参数显示是否正常。

定期维护（每月/每季度）：

内部清洁：每月使用干燥的压缩空气或软刷清洁设备内部，特别是散热器和风扇上的灰尘。

核心部件检查：每季度在断电状态下，检查内部功率电阻、接触器（如ABB）、继电器等是否有烧坏、异味、松动等情况，用万用表测量电阻值。如果偏差超过±5%，应及时更换。

冷却系统维护：清洁风扇过滤网，确保进气顺畅。

保护功能验证：定期模拟过流、过热等故障情况，测试设备的保护装置是否灵敏可靠。

关键维护注意事项

1.经过重负载测试后，电阻管仍保持较高的残余温度；必须等风扇延时停止并完全冷却后再打开柜门，以免烫伤。

2、储存环境要求：储存温度-30℃～+60℃，环境干燥，长期不用时盖防尘布，每月定期通电30分钟，对内部器件进行除湿。

3、禁止操作：请勿长时间大功率负载堵塞进风口、出风口，否则会引发超温报警并烧坏电阻管；未经专业培训，请勿拆卸内部母排铜排。

为性能而生，为可靠性而设计

优质部件，卓越的耐用性

每个 RST-600kW 负载组均采用行业领先的组件构建：ABB 接触器确保可靠的切换，而西门子 200Smart PLC 提供智能、用户友好的控制。合金电阻管具有优异的耐腐蚀性、高绝缘性能和高效散热性能，可连续运行而不会降低性能。

灵活的电压和连接选项

一台设备支持四种电压配置 - AC480V、AC440V、AC380V 和 AC220V - 具有手动星形到三角形切换功能，可实现最大的应用灵活性。这意味着您可以在不同的测试设置中使用相同的发电机负载组，从而降低设备成本并简化库存。

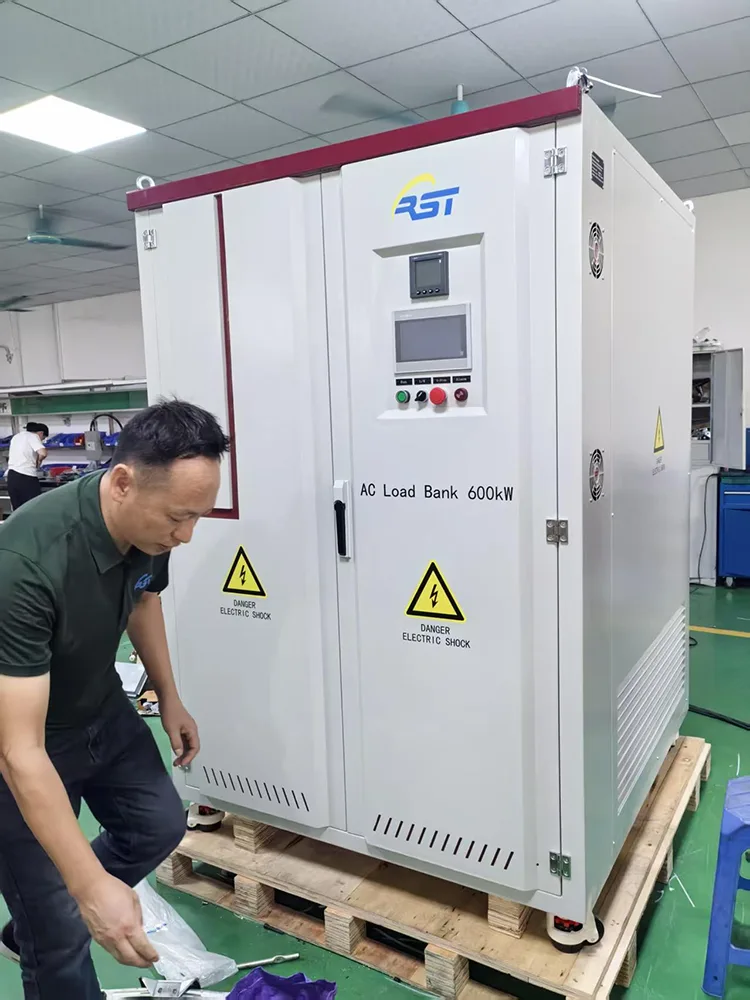

直观的双模式控制

通过 7 英寸 HMI 触摸屏在本地操作负载组，实时显示电压、电流、功率、功率因数和频率。或者通过 PC 软件、Modbus-RTU 或 Modbus-TCP 切换到远程控制，以进行自动测试、数据记录和报告生成。

全面的安全防护

您的设备和人员受到多重安全层的保护：过压和过流关闭、带自动负载卸载的过温保护、风扇气流监控、烟雾检测和突出的紧急停止按钮。该系统还具有一键加载/卸载功能——只需设置目标功率并按“加载”——设备即可处理剩下的工作。

客户常见问题解答

Q1：此负载组可以同时测试220V、380V、440V和480V设备吗？

A：不能同时测试多个电压，但支持切换不同电压工作状态。

480V/440V/380V：母排星形接线，接零线N；

220V：将母排跳线调整为三角形接法，去掉零线；切换只需调节试验室内的铜排连接板，操作简单，无需更换元件。

问题 2：如何为我的发电机或 UPS 选择合适的负载组功率？

答：一般情况下，用于测试的负载箱功率应不小于被测电源额定功率的30%，以保证定期维护。对于综合性能测试（例如工厂验收测试），需要能够模拟100%满载甚至110%过载的发电机负载组。 RST-600kW功率在1-600kW范围内连续可调，能够灵活满足从轻载到满载的各种测试要求。

Q3：设备长时间带电时频繁触发超温报警，如何解决？

A：归纳4个根本原因及解决方案：

1.风道堵塞：风扇和阻力管上积有灰尘，清理所有通风道，清除杂物；

2、风扇故障：风扇堵转、转速低或过载，更换故障风扇，检查风扇电源电压（允许范围400V±10%）；

3、超过额定试验功率：长期超载600kW以上运行，降低负载功率至额定范围内；

4.温度阈值设置过低：进入设置页面调整超温上限（出厂默认300℃出风温度，请勿擅自调高）。

Q4：为什么负载箱达不到设定功率？

答：这通常是由以下问题之一引起的：

1、接触器问题：经常操作的接触器可能会出现触点磨损，导致接触不良；

2、控制或接线问题：检查控制电路接线是否松动，或者PLC（本机采用西门子S200 Smart）控制参数设置是否正确；

3.电源问题：验证被测电源的输出电压和频率是否稳定。

售后支持视角

Q1：启动风机后触摸屏显示风机低气压报警

答：逐步排除故障：

1、确认风机正常启动，不堵转；

2、检查风机旋转方向必须是向上排气，接线反了会造成风压不足；

3、检查风机接线端子是否松动或接触不良，重新紧固接线；

4.进风口被杂物堵塞，清理周围障碍物。

Q2：无法通过 Modbus-RTU/TCP 进行远程控制通信

A：1、确认一次只能使用一个通讯接口，不能同时连接RS485和RJ45；

2、检查通讯地址（1~247）和波特率（9600/19200/38400）与上位机是否一致； 3. 重新连接通讯线，检查电缆是否破损或屏蔽干扰。

Q3：测试过程中突然弹出急停报警

A：先检查前面板上的急停按钮；如果按下，顺时针旋转红色按钮复位，报警自动消失。如果报警仍然存在，检查急停接线回路是否断路。

Q4：运行过程中自动触发烟雾报警

答：这是一个高危故障，设备会立即卸载所有负载。立即切断电源，打开柜门检查电阻管是否烧毁，内部接线是否短路，清除可燃杂物，更换损坏元件后方可使用。

Q5：发电机负载组可以安装在室外吗？

答：标准型号IP20防护等级，仅适用于室内干燥车间。室外使用需要定制防雨防尘柜，并增加风扇和电阻室的清洁频率，防止雨水和泥沙造成短路。

Q6: 送货包中包含什么？

A: 1套RST-600kW交流负载箱，出厂检测报告，英文原版使用说明书，标准连接母线配件。

真实应用案例

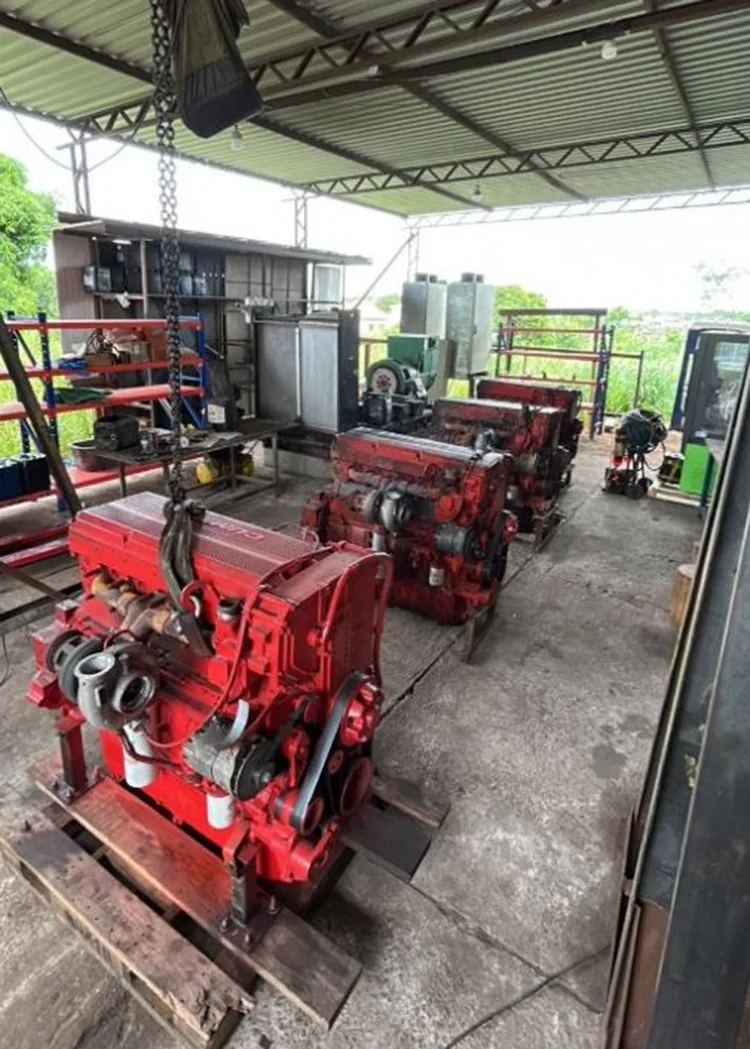

案例一：发电机厂家工厂性能测试（600kW满载连续测试场景，巴西项目）

项目背景

该项目服务于巴西当地一家发电机制造商。巴西市场采用60Hz工频，多样化地区电压（220V/380V/440V/480V），所有发电机均需通过严格的INMETRO认证并进行长时间满载测试。此外，当地电网电压波动频繁。

此前，客户使用分散分体小负载柜进行发电机测试。旧设备移动困难，需要频繁手动切换不同电压测试的接线，测试效率低，并且不能很好地适应当地不稳定的电网状况，无法满足当地的认证测试需求。

解决方案及现场应用效果

采用我司针对巴西60Hz电网标准定制的RST-600kW一体化交流负载组后，客户有效解决了所有测试痛点：

1.多电压一体化设计：单机覆盖220~480V四个主流电压等级，符合巴西当地电力标准，支持星三角快速切换，无需重复接线。消除了多套冗余负载设备，节省车间空间40%。

2、专业的电网不稳定安全保护：内置多重保护联锁系统。当遇到因当地电网状况不佳导致发电机输出电压不稳定或过流时，会实时自动卸载，保护试验发电机在长时间满载试验中免受损坏。

3.智能自动测试系统：配备触摸屏一键自动加载功能。可自动记录电压、电流、功率因数等测试数据，并支持一键导出测试报告，完美满足INMETRO认证数据追溯要求。整体劳动力成本降低了一半。

4.方便的移动结构：集成负载组设有吊环和叉车孔，可在车间内不同测试工位之间轻松转移。

案例2：新能源UPS电源工厂老化测试（长期轻中载循环测试，印度尼西亚项目）

某新能源企业UPS生产线需要对380V/440V UPS产品进行长时间循环老化测试，老负载设备加载误差大，超温误报频繁，且无远程通讯功能，无法连接车间MES系统。更换为我们的发电机负载组后的优点：

1.加载精度±3%，循环老化时功率输出稳定，每批产品测试标准一致；

2.Modbus-TCP以太网通讯，测试数据实时上传至工厂中央控制系统，实现无人值守的自动化老化车间；

3.风扇延时停止功能，卸载后继续散热，有效延长电阻管使用寿命。

4、区分真实超温故障和温度开关误报，误报率降低90%以上；

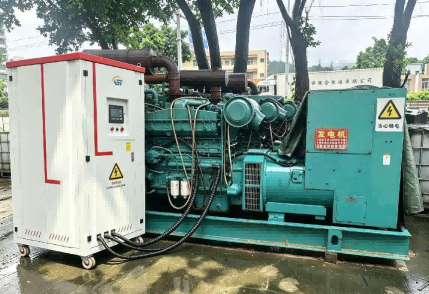

案例3：港口电站现场检查及应急测试（移动短期测试场景，马来西亚槟城港口项目）

马来西亚槟城某沿海港口电力部门需要定期对备用发电机组进行现场负载测试，这对测试设备的移动性能和快速接线效率提出了严格的要求。核心应用亮点如下：

1、采用行走轮与叉车一体化结构，可灵活运输至港口不同区域的分散发电机房；

2.配备报警日志存储功能，记录现场测试过程中的所有异常运行数据，帮助技术人员事后快速检查并排除发电机潜在故障；

3、IP20室内防护柜搭配独立烟感防护装置，适应沿海港口电站潮湿复杂的工作环境；

4.配置优质ABB接触器和西门子PLC控制系统，即使在频繁搬运、移动和振动的工况下也能确保超低的故障率。

真实的客户反馈摘要

1.生产测试工程师：最实用的一点是四电压集成，星三角手动开关节省大量接线时间；触摸屏操作直观，手动分段加载，方便小功率逐步测试。

2.售后维修技术人员：故障分类清晰，每个报警对应独立的故障排除指南；零部件均采用国际主流品牌，备件易采购，季度维护工作量小。

3、设备采购管家：单台替代多台单电压负载柜，一站式采购，降低设备投资成本；统一尺寸标准，车间布局规划更简单。

4.自动化工程设计器：双远程通讯模式（RS485/TCP）与各种PLC和上位机测试系统高度兼容，无需额外的信号转换模块，对接编程简单。

简明核心卖点

1.多电压通用设计：220V/380V/440V/480V四个电压等级，星三角手动切换，适用范围广。

2.稳定的大功率负载核心：防腐合金翅片电阻管，支持长期连续运行，±3%高负载精度。

3、本地远程双控制：触摸屏本地操作+Modbus双协议远程通讯，实现全自动无人值守测试。

4、全方位安全保护：急停、过压、过流、过温、风扇故障、烟感多层联锁、所有故障自动卸载。

5.方便转移和维护：带脚轮的一体化移动设计，独立的控制/测试室，方便定期清洁和部件检查。

6.世界一流标准元件：西门子PLC、ABB接触器、0.5级高精度测量仪表，性能稳定，使用寿命长。
