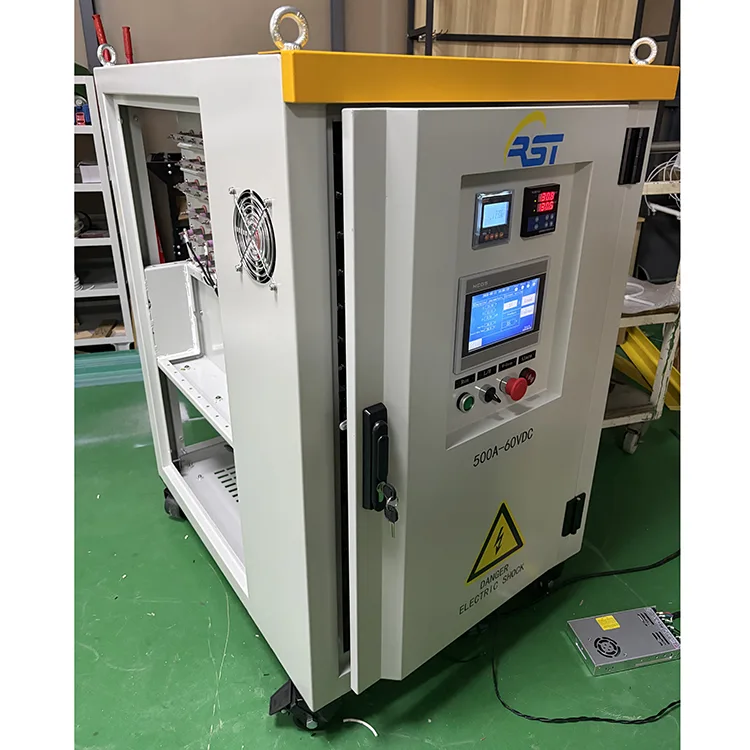

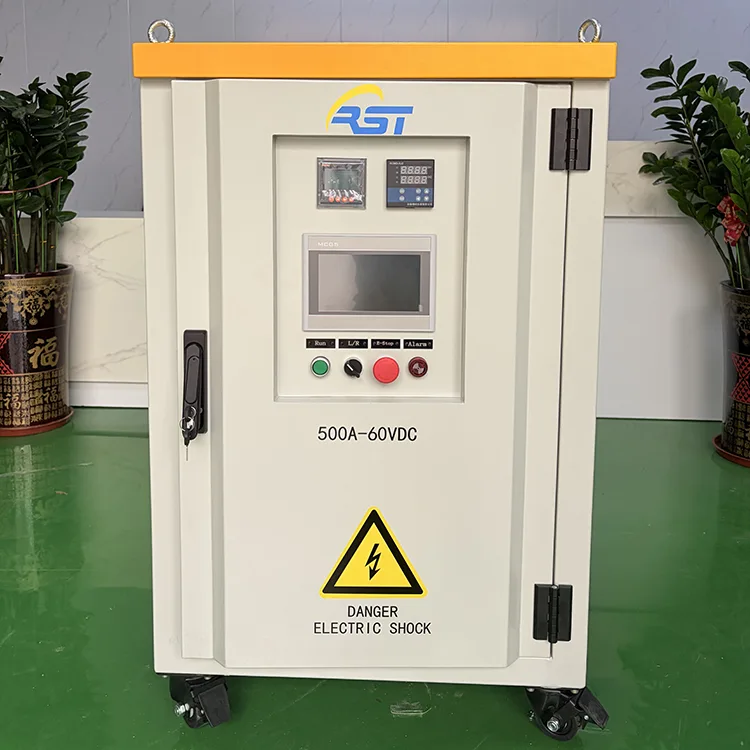

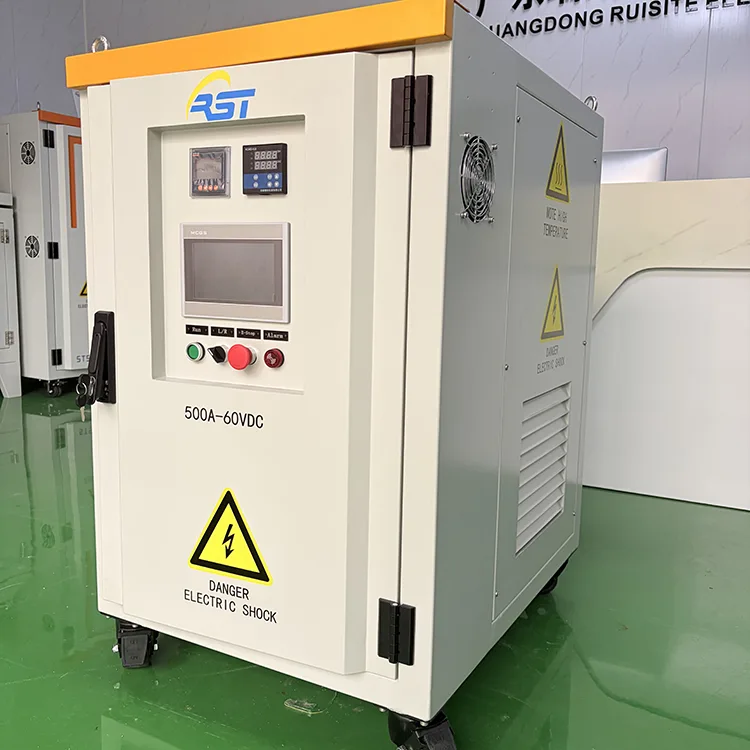

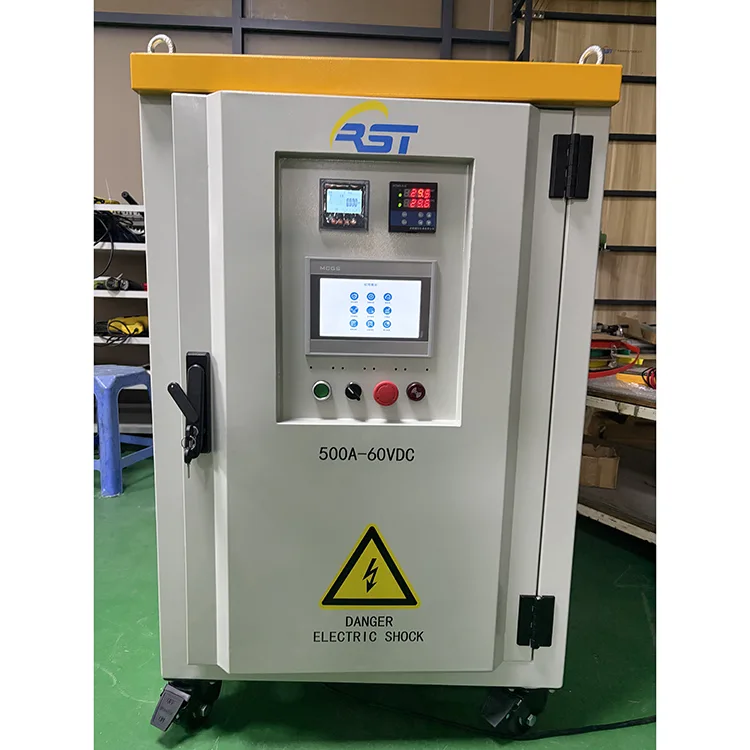

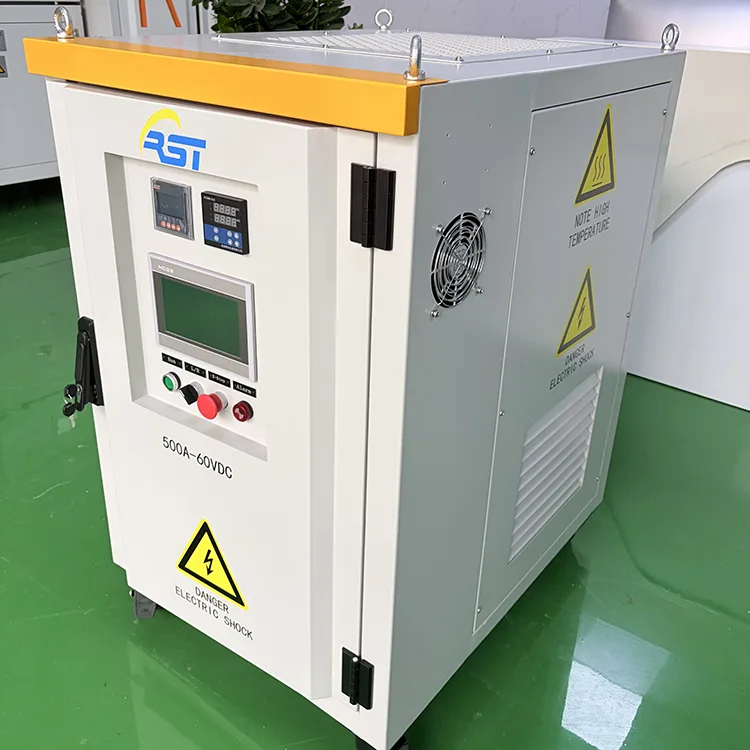

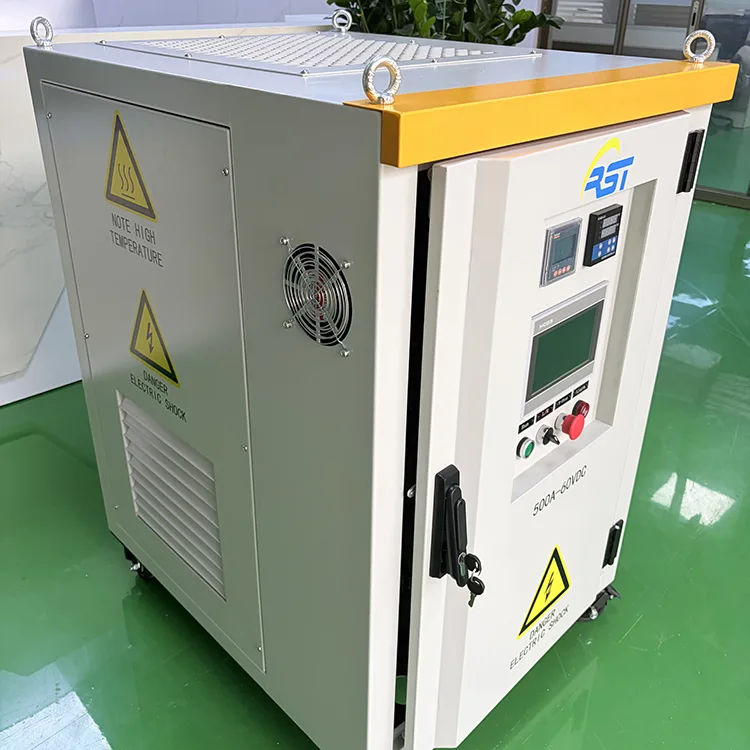

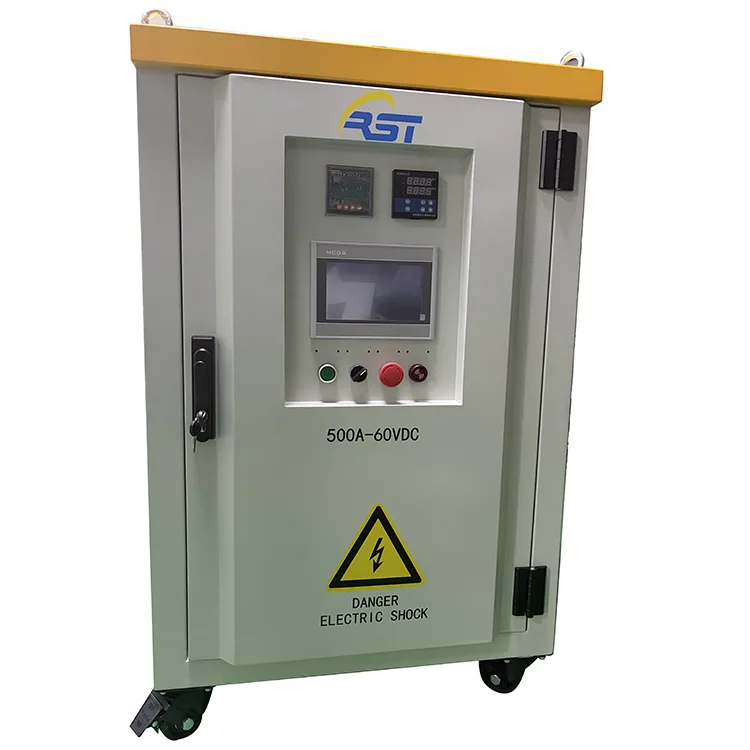

直流负载组测试仪

RST-500A-DC60V-R 直流负载组测试仪是一款重载电阻工业测试设备，旨在模拟可变直流负载条件。广泛应用于电池组容量放电测试、电动汽车直流充电桩老化、直流电源、电信电源、数据中心高压直流、新能源存储和石化直流系统性能验证。

如果您的团队在关键调试期间遇到不可靠的负载组过热的问题，或者您的直流系统缺乏精确的数据记录，那么 RST-500A-DC60V-R 可以提供您可以信赖的稳定、可重复的测试。

核心技术参数

主要产品优势

1.耐腐蚀合金电阻管，使用寿命长镍铬不锈钢电阻，耐酸、耐盐雾，绝缘散热优良，支持不间断连续放电，不快速老化，降低您的设备更换成本。

2.本地和远程双重控制系统内置MCGS触摸屏，可进行现场手动/自动加载； RS485 Modbus-RTU 通信可实现中央远程监控，非常适合自动化生产线老化测试站。

3.12级手动可调负载档位+自动恒流负载两种操作模式：数字固定电流负载（一键目标电流）和手动独立档位开关（1A~100A多档位）。操作人员可以根据不同的测试标准灵活模拟轻载、中载和满载工况。

4.完善的6路安全报警及自动卸载机制急停、过压、过流、过温、风扇低风压多重保护。一旦异常值超过阈值，系统立即切断所有负载档位，触发蜂鸣器报警并记录报警日志，避免测试样品损坏。

5.智能温度和风扇延时控制自动风扇停止逻辑：卸载后风扇持续运行直至出口温度降至40℃以下或3分钟倒计时结束，充分散发余热以延长电阻器使用寿命。

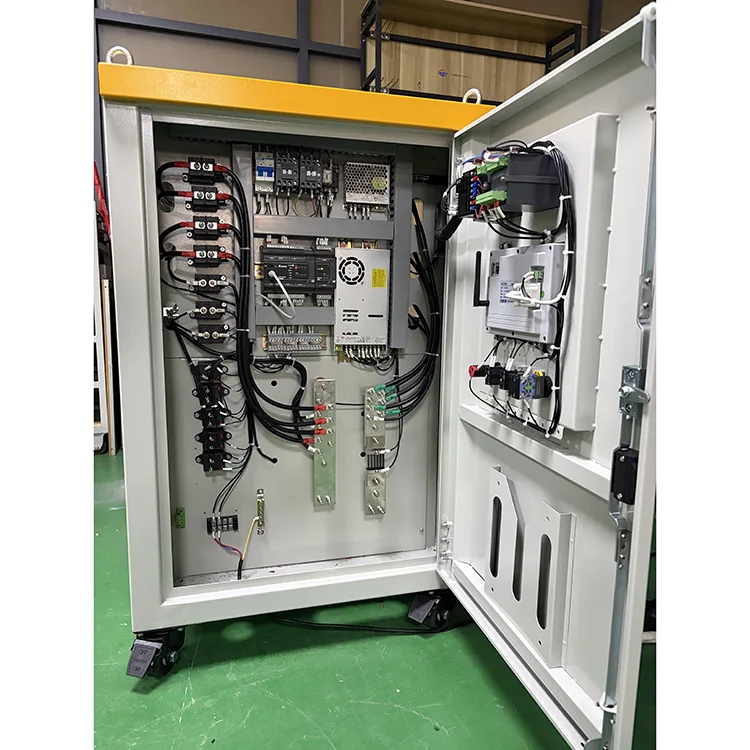

6.移动制动脚轮和紧凑的柜体布局4个可锁定的移动轮，实现灵活的现场转移；分体式独立接线室（控制电路/直流测试电路）强弱电分开，方便接线和日常检查。

7.实时数据监控及报警记录存储触摸屏同时显示电压、电流、功率、出口温度、控制室温度；保存所有报警时间和故障详细信息，以便以后故障排除可追溯。

应用场景广泛

这款 60V 500A 直流负载组测试仪适合多种工业垂直领域：

1.新能源电动汽车行业：直流充电桩老化测试、车载电源放电测试、锂电池组容量检测

2.电信&数据中心：48/60V直流电源柜放电维护、备用电池容量验证

3.电力储能：直流发电机输出性能测试、离网太阳能蓄电池循环放电测试

4.工业制造：直流开关电源工厂老化测试、直流整流器负载模拟

5.石化、铁路：站用备用直流系统定期维护检查

日常及定期维护指南

1.每日开机前检查（约5分钟，防止热失控和电气故障）

检查项目

● 接地线：目视和手动确认机柜接地线连接牢固，无松动。

● 进出风口：确保进风口3米、出风口5米范围内没有障碍物，确保气流畅通。

● 风机运行：启动后，聆听轴承是否有异常噪音、剧烈振动或卡阻现象。

● 电阻室内部：打开检修门，检查是否有掉落的异物或严重积尘。

● 面板按钮和急停：测试所有物理按钮、急停开关、触摸屏，确保反应灵敏。

定期预防性维护计划

每2-4周一次（根据车间粉尘水平调整）

清洁进气过滤器（设备底部的过滤器可清洗）。

操作：拆下过滤器 → 冲洗去除灰尘和油污 → 重新安装前彻底干燥。

注意：切勿在没有过滤器的情况下操作机器。

每季度（每三个月）——深度维护

操作前：断开上游电源并锁定/标记机器 (LOTO)。让内部组件完全冷却。

● 绝缘电阻测试：标准值≥2MΩ。如果低于此值，请立即停止机器并检查绝缘部件是否受潮损坏或碳化。

● 紧固电气连接：打开前后门，将所有松动的端子和固定螺钉一一拧紧。

● 电阻元件目视检查：检查镍铬合金电阻管是否有异常变色（氧化、发红）、变形、网孔尺寸减小、异物附着等情况。

● 电阻元件深度清洁：用软毛刷或低压干燥压缩空气（≤5 bar）轻轻清除管内外灰尘。

● 电阻测量：使用万用表测量每个量程的实际电阻值，记录读数，并更换任何漂移/损坏的电阻。

● 报警参数验证：进入HMI 设置页面并验证每个报警阈值，包括温度和气压，以确保它们与出厂设置相符。

每六个月 – 连接扭矩验证

重要性：长期热循环会导致母线和大电流螺栓松动，导致接触电阻增加和局部过热。

操作：使用校准过的扭矩扳手，按照随机说明书规定的标准扭矩值，将所有母线和芯螺栓连接处一一拧紧。

常见故障处理

1.急停报警原因：红色急停按钮被按下；

解决方法：顺时针旋转急停复位，重新启动设备

2、超温报警原因：风道堵塞、风扇故障、长时间满载不散热；

解决方案：清洁通风口，检查风扇接线，暂停测试以冷却

3.过压/过流报警原因：测试直流输出超过预设阈值；

解决方法：检查设置页面电压/电流限制值，调整采样电源输出

4、风机风压低报警原因：风机未启动、接线松动、出风口方向接反；

解决方法：重新启动风扇，重新紧固风扇端子，确认气流从顶部出风口向上流动

常问问题

Q1：RST-500A-DC60V-R可以同时测试电池组和直流电源吗？

是的，它是专门为此而设计的。直流负载组测试仪以恒流模式运行，即使被测设备的电压波动，内阻也会动态变化，以保持设定电流（例如 500A）固定。这使其成为 48V 电信电池放电测试和 60V 工业电源老化测试的理想选择。

Q2：如何将此直流负载组测试仪集成到我的自动化测试台中？

后面板具有基于 RS485 的 Modbus-RTU 接口。您可以轻松地使用 Python、LabVIEW 或 PLC 控制器编写简单的脚本来发送“设置电流 350A”等命令并读回实时电压、电流和状态警报。 Modbus 寄存器映射完整记录在用户手册中。

Q3：噪音等级为70dB。适合实验室环境吗？

1米距离处，满载噪音≤70dB，可与吸尘器的噪音相媲美。它专为工业车间或专用测试台而设计。为了扩展实验室使用，用户通常将直流负载组测试仪放置在具有直通母线连接的相邻房间中，因为控制是完全远程的。

Q4：型号中的“R”代表什么？

“R”表示纯电阻负载类型。与电容性或电感性负载不同，该装置具有单位功率因数 (PF=1)，可创建真正的无失真负载。这对于在不引入无功功率变量的情况下准确测试电池的实际运行时间和电源的热行为至关重要。

Q5：测试时如果230VAC辅助电源出现故障怎么办？

这是一个关键的安全场景。一旦失去辅助电源，接触器将立即断开直流负载，使测试进入安全的零负载状态。冷却风扇也会停止，因此电阻元件的热质量旨在吸收余热，而不会在这种紧急情况下造成损坏。

为什么选择瑞斯特RST系列直流负载箱？

1.厂家直销厂家，自主研发生产，每台均附有完整的测试报告和用户手册

2.出厂前严格的工厂老化测试，0.5级高精度测量模块

3.全球售后支持，完整的操作视频及维护技术文档

4.可定制电压/电流负载箱型号，满足不同测试需求

5、严格的质量控制：电源电路经受AC2.5kV绝缘测试，绝缘电阻≥100MΩ

实际应用案例

案例1：阿联酋电动汽车实验室直流电池和充电器老化测试（高温连续测试场景，迪拜新能源实验室项目）

阿联酋迪拜第三方新能源检测机构定期对锂电池组和直流电动汽车充电器进行认证测试。对直流负载测试仪的耐高温、大电流稳定放电、数据自动记录等提出了很高的要求。核心应用亮点如下：

1.支持0~60V宽直流电压和0~500A无级恒流放电，兼容48/60V太阳能蓄电池和30kW低速EV直流充电器测试两用；

2、强化型双大风扇强制风冷设计，40-45℃长期高温环境下稳定满载连续运行，不会过热停机；

3.内置触摸屏数据记录仪，具有CSV报告导出功能，存储完整的测试曲线，满足阿联酋当地能源产品认证备案标准；

4、IP23防尘箱体，多重保护电路齐全（过压、过流、反接、超温自动切断），配合干接点报警输出，可远程监控，适应炎热多沙的沿海气候；

5.配置标准工业控制模块，频繁长时间老化循环后性能稳定，大大节省实验室人工记录人工成本。

案例2：海上钻机动力制动负载装置（重载防腐场景，印尼石油平台项目）

1、印尼某海上石油钻井平台要求为变频电驱动系统配套制动负载设备，抗盐雾、稳定长周期制动要求高。核心应用亮点如下：

2、镍铬合金电阻片，阻值稳定±5%，配备双轴流散热风扇及气压差报警保护；

3.防盐雾重型烤漆柜体，防护等级IP23，有效抵抗海洋沿海盐腐蚀；

4、风量监测和超温传感器双重保护，散热异常时自动向钻机控制系统发出停止信号；

5.模块化可拆卸阻力部件，便于海上定期维护和快速更换损坏部件。

案例3：风电场发电机组验收负载测试（室外长时间测试场景，越南风力发电站项目）

1.越南某大型风电投资商需要对风电机组升压站备用发电机组进行满负荷验收测试，对负载箱的持续散热和户外安全防护提出了严格要求。核心应用亮点如下：

2、双面大弧形风道强制风冷结构，实现12小时不间断满负荷运行不过热；

3.IP23防雨防尘一体柜，配备高温警示灯，适合露天风场复杂天气；

4.预留Modbus远程通讯接口，支持测试数据实时同步上传至风电场中控平台；

5、超温、过流、短路断电等多重安全保护齐全，配有吊耳和叉车底座，方便现场吊装转运。

案例3：数据中心UPS FAT老化测试（室内批量连续测试场景，泰国IDC厂商项目）

1.泰国某数据中心设备制造商对UPS备用电源进行批量出厂老化测试，测试效率高，数据自动记录。核心应用亮点如下：

2.无级可调电阻负载，支持UPS 25%/50%/75%/100%满载分段加载测试；

3.内置工业触摸屏，自动存储电压、电流、功率和运行时间数据，一键导出测试报告供工厂检验备案；

4、独立分体式电气控制柜，隔离高压区域，警示标志明显，避免批量测试时发生意外触电；

5、低噪音优化风机结构，适合室内车间长期连续运行，不受过多噪音干扰。
