钻井平台制动电阻装置

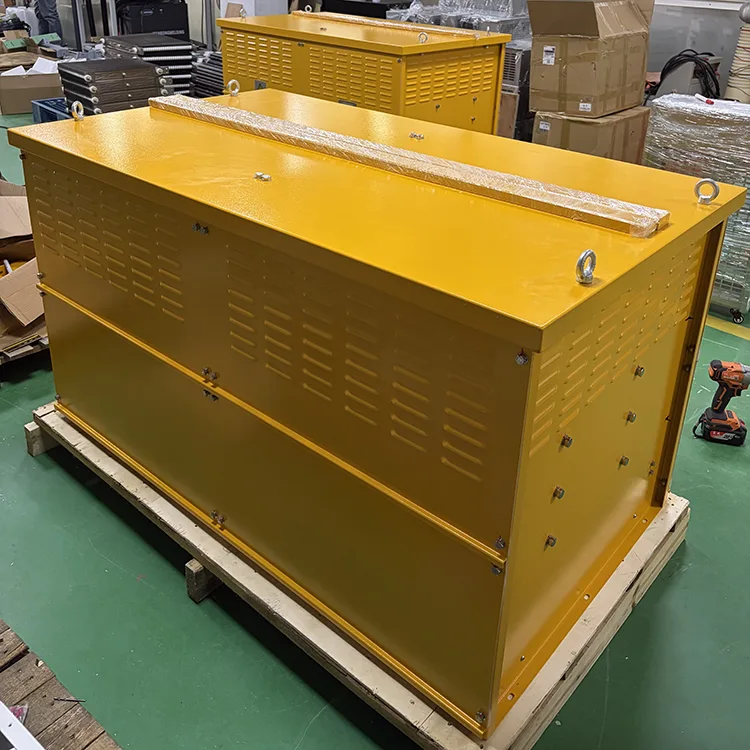

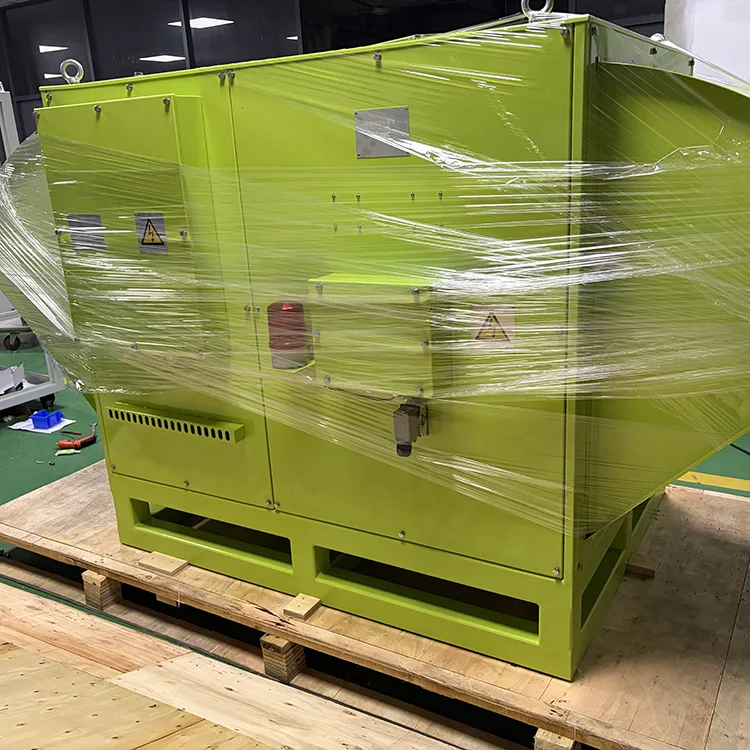

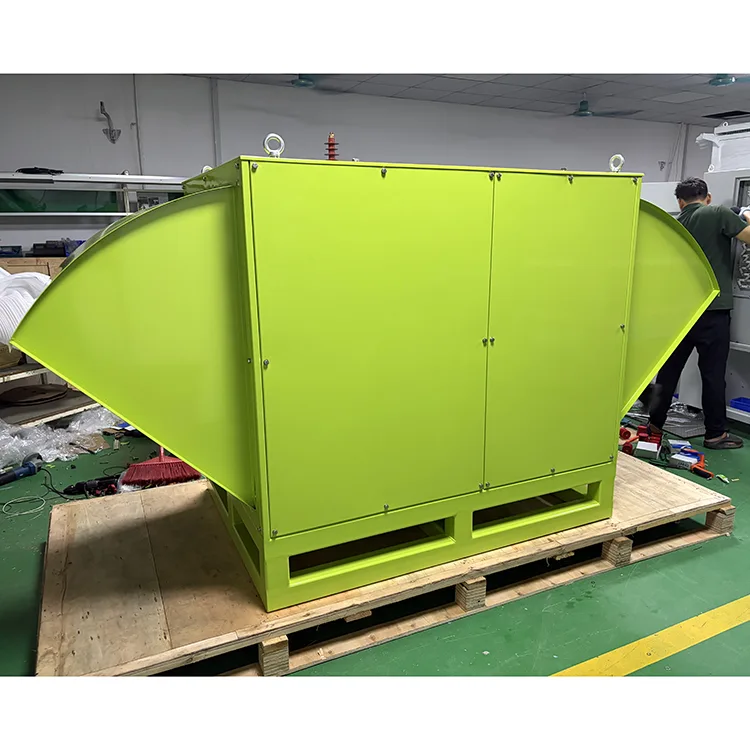

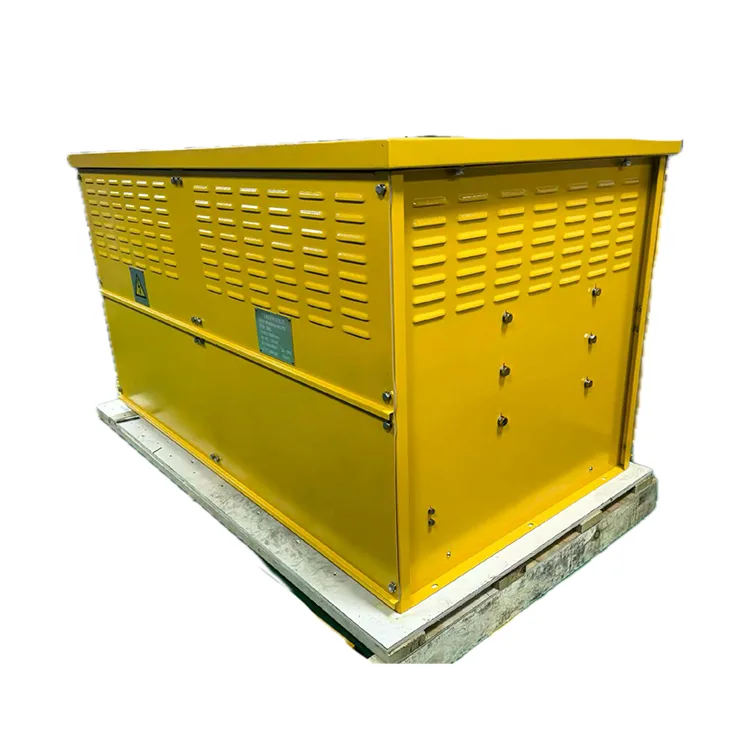

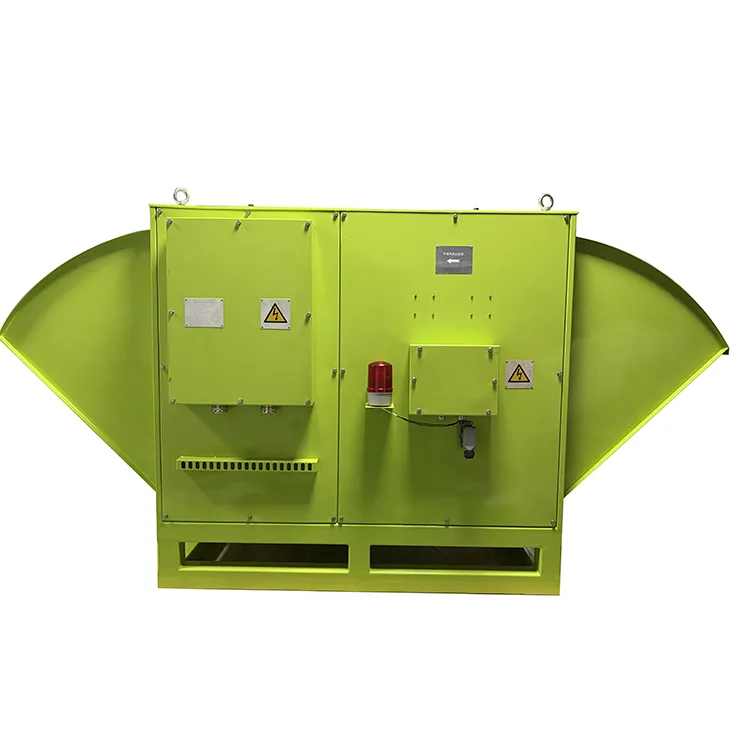

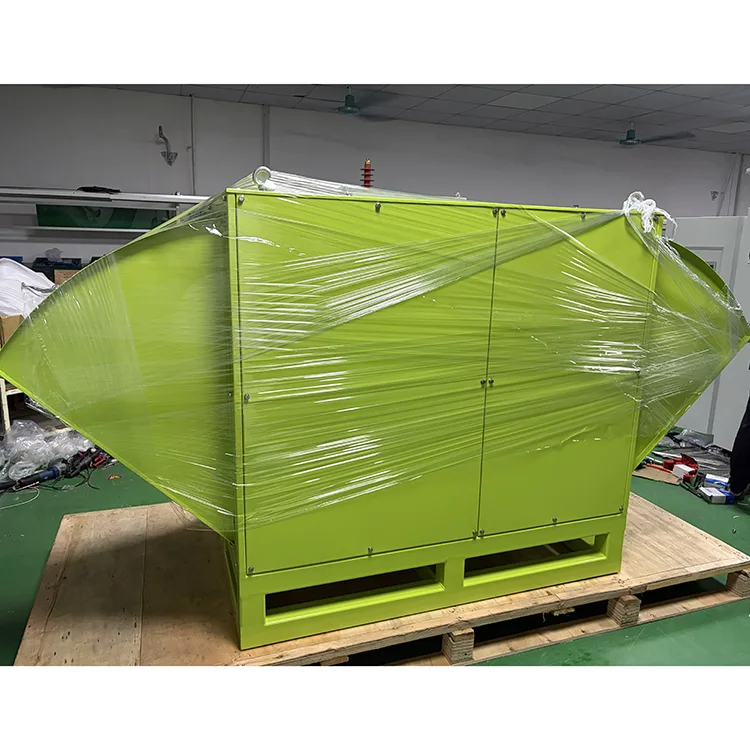

RSTO-500kW-2R×6-IP23钻井平台制动电阻装置是广东瑞斯特电气有限公司专门针对钻井平台电传动变频制动系统开发的大功率制动电阻。额定电阻为2Ω×6（20℃时），额定功率500kW，最大工作电压DC 690V。

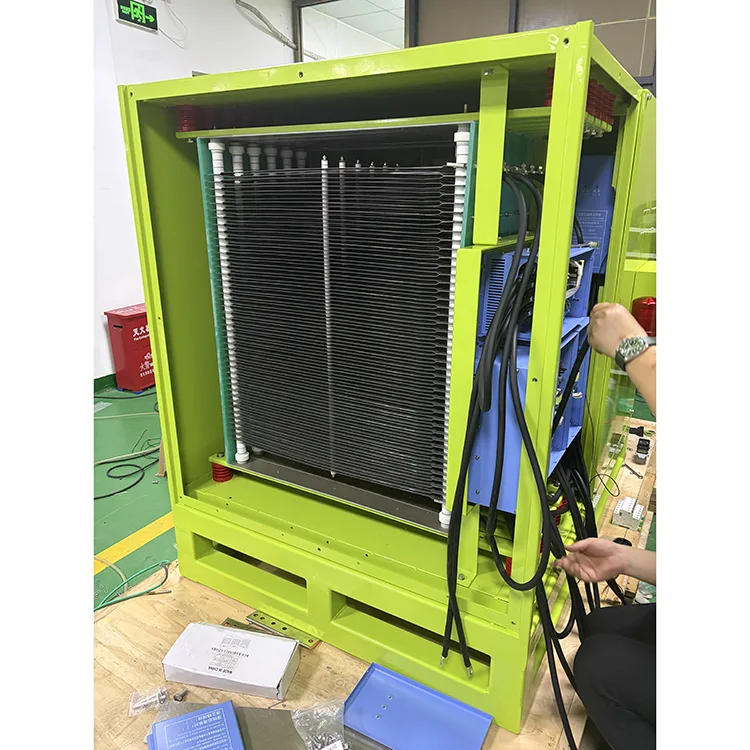

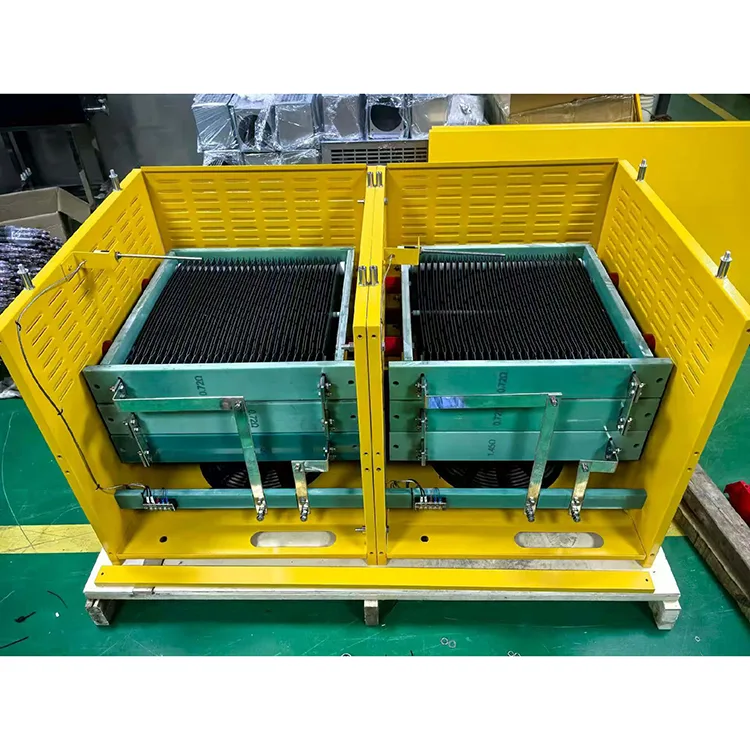

电阻元件采用稳定的镍铬合金制成，绝缘采用高性能高温氧化铝陶瓷，确保极端条件下的可靠性和耐用性。该装置配备两台 T60-No.5 轴流风扇（每台 5 kW / 380 V / 50 Hz），水平安装，独立强制风冷。冷却空气从一侧进入，经过轴流风扇和电阻器，从出口排出。

该设备适用于无甲烷或其他易燃易爆气体、腐蚀性气体、破坏绝缘的气体、导电粉尘或可燃粉尘的环境。它的运行海拔高度可达 1000 m，环境温度为 –45°C 至 +50°C，最大相对湿度为 95%。

日常使用及维护：

作为高发热设备，日常操作和维护是否正确直接关系到设备的使用寿命和运行安全。

每次开始前：

启动设备之前，必须先打开通风机 15 分钟，以排出积聚的湿气或湿气。设备停止后，风扇必须继续运行15分钟，以确保电阻器充分冷却，防止热空气回流并损坏其他电气元件。切勿在风扇未运行的情况下操作制动电阻器。

操作时的安全守则：

- 设备附近不得放置易燃易爆物品。

- 除非有足够的安全保护，否则避免在工作状态下直接接触电阻器。

- 出风口不应面向人行道，以免高温气流造成伤害。

- 设备必须有足够的、无障碍的通风空间，最好是在单独的外壳中。

日常维护要点：

- 盐雾过滤器必须每月检查和清洁一次；如果发现堵塞，请立即更换滤芯，否则电阻片可能会过热并烧毁。

- 每年至少进行一次全面的检查和维护，包括内部灰尘清理、接线检查、松动螺栓的紧固以及电阻器是否损坏的检查。

- 定期检查端子连接是否松动以及电缆是否老化或损坏。

- 定期使用压缩空气清洁电阻器框架和散热部件。

检修程序：

检修时，将整个总成拆下并放置牢固；将电阻柜与风扇分开。拆卸电阻柜时，首先拆下所有盖板和连接铜排，然后从上到下拆下电阻单元的安装螺母，取出单元进行清洁和检查，并更换损坏的零件。维修完毕后，用1000V兆欧表测量电阻片与地之间的绝缘电阻（必须≥50MΩ），并在4500V/50Hz下进行介电强度测试1分钟（无击穿、闪络现象）。

常问问题

Q1：钻井平台制动电阻装置的用途是什么？

答：当变频器驱动的电机工作在再生制动模式时（减速或制动时），驱动系统的动能被反馈到直流环节，导致直流电压升高。制动电阻器将再生能量以热量的形式耗散，防止直流母线过压并保护转换器和功率半导体免受损坏。

Q2：温控系统误跳闸怎么办？

A：检查温度开关是否故障，必要时更换；还要检查电气线路是否有问题。该设备的温度传感器位于电阻带盖上，设定点为 280°C (±5%)。当电阻温度达到该值时，温度开关激活并发出报警信号。

Q3：哪些因素影响制动电阻的使用寿命？

答：主要因素有冷却条件、环境温度、制动频率、额定功率匹配等。如果电阻器的额定功率对于实际制动能量需求而言太低，电阻器将长期过载和过热，从而显着缩短其寿命。通风不良是电阻器烧毁的主要原因之一。

Q4：为什么电阻温升过快？

答：常见原因包括：进风口或出风口堵塞（散热不良）、电阻片局部短路（异物或陶瓷件损坏）、风扇故障/气压不足。首先检查通风和冷却系统，然后检查电阻器本身。

Q5：如何确定正确的电阻值？

答：一个基本规则是通过制动电阻的电流不得超过制动斩波器的最大输出容量。电阻太低会导致制动电流过大，可能损坏斩波器；阻力太大会导致制动力矩不足、减速不良。应通过平衡制动扭矩要求和系统成本来选择最佳电阻值，同时始终保持在安全电流限制内。

实际应用案例

案例一：港口集装箱龙门吊变频制动支持（重载高频制动场景）

某集装箱码头16吨龙门吊原来采用分体式独立制动电阻。露天环境下的重度粉尘暴露，每个月都会导致电阻器短路停机，每次维修停机时间超过 2 小时，严重影响装卸效率。改用此瑞斯特集成制动电阻单元后：

双风扇封闭式风道内置集尘室，可减少 70% 的灰尘堆积，将维护频率从每月降至每季度一次。

无源报警触点连接到终端的中央控制系统，发送电阻短路和过热的早期警告，完全消除意外突然停机。

标准化10针连接器，现场操作团队可独立维护，无需专业电工，年维护成本降低45%。客户反馈：一体式隔断柜设计彻底解决了灰尘引起的短路痛点，报警联动功能大大减少了停机损失。

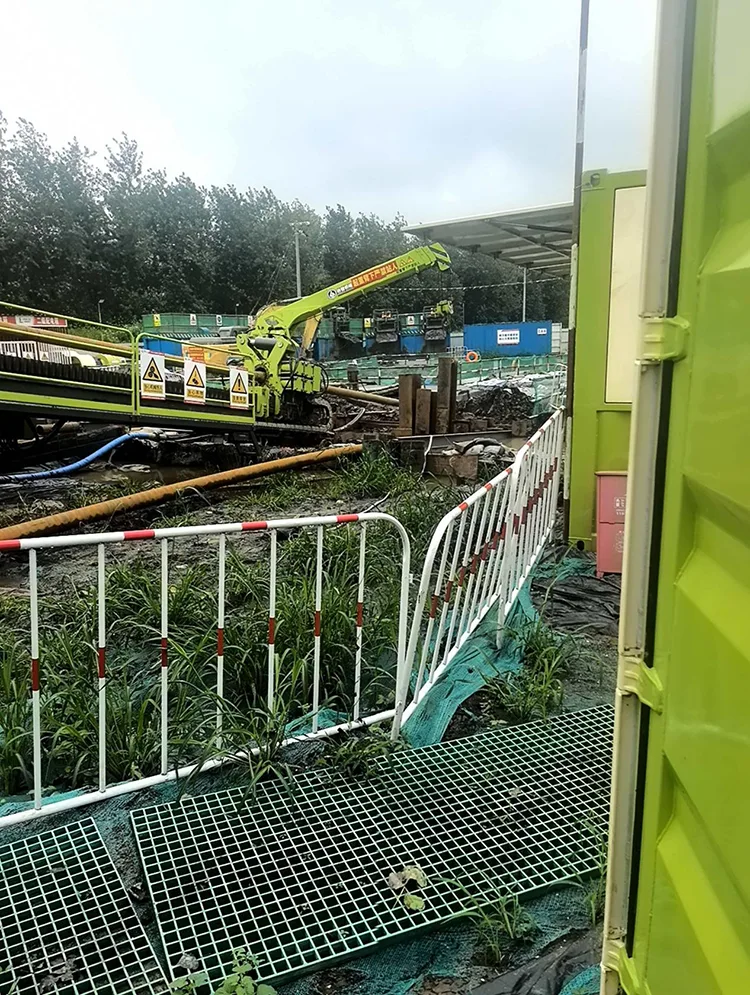

案例2：武汉跨江油气管道水平定向钻施工现场试验荷载

该项目属于中石化中原石油建设工程有限公司，是位于武汉的管道穿越施工现场。大型水平定向钻机在过河施工前需要进行长时间连续满载负荷检测。此前现场采用离散分散荷载设备，存在明显的弊端：临时钢栈桥转移困难，布线杂乱，在潮湿的河边环境下防水、散热性能差。部署我司一体化交流负载箱后，核心优势如下： 

一体化叉车孔和吊耳结构，整机设计紧凑，方便通过水边工地狭窄的临时钢栈桥运输； 

独立烟感联锁保护+多级过压/过流自动卸载方案，有效适应武汉滨江湿地临时施工配电柜供电不稳定的情况，避免损坏昂贵的水平定向钻主机； 

内置自动数据记录模块，一键导出完整检测报告，完全满足中石化管道工程项目验收数据备案要求； 

采用ABB接触器和西门子PLC控制核心，抗震动性能强，在频繁的短途转运和颠簸的现场条件下运行稳定，故障率超低。

客户反馈：移动式综合负载箱完美契合我们在武汉的跨江水平定向钻施工试验需求。可在长期满负荷连续试验下稳定运行，大大缩短试验准备时间，提高管道施工进度。

案例三：自动化生产线输送机轻载匹配

汽车零部件装配线上，现场空间有限，多台逆变器密集布置。分流电阻会造成接线混乱和频繁的连接故障。该集成单元的核心优势：

集成度高，占地面积整洁； 2700mm的总长度可实现统一的壁挂式布置。

快速断开 10 针连接器消除了设备调试和更换期间的大量接线工作。故障报警统一输入生产线PLC，电阻异常时自动停机，防止工件碰撞报废。

行业反馈

瑞斯特电气（现也经营相关品牌）已被珠三角地区多家变频器制造商选为配套元件供应商，用于逆变器制动、能量倾倒等应用。客户反映产品寿命长、故障率低。公司连续获得最高税收信用评级，产品服务于电网辅助设备、轨道交通、新能源客车、岸电系统、变电设备等。

产品优势总结

1.高可靠性镍铬合金电阻元件和高温氧化铝陶瓷绝缘确保在–45°C至+50°C的极端环境温度下稳定运行。

2.高效冷却 独立强制通风系统配有两个 5 kW 轴流风扇，可在高功率水平下提供有效的温度控制。

3、终身保修厂家提供终身售后支持和零配件供应；保修期内，任何质量问题均免费维修或更换。

4.精心设计的布局卧式安装结构，方便操作和维护；根据客户要求提供固定或可调电阻值。

认证和标准合规性

钻井平台制动电阻装置已获得以下权威认证和标准符合性验证：

ISO 9001:2015质量管理体系认证——我们的工厂接受独立第三方机构的年度审核；我们的质量管理体系涵盖从设计、制造到售后服务的整个过程。

CE 标志 – 符合欧盟低电压指令 (LVD) 和电磁兼容性 (EMC) 要求，使产品有资格进入欧盟市场。

型式测试报告——每个新产品在批量生产前都会经过全面的型式测试，包括介电强度、温升和绝缘电阻测试，并根据要求向合格的客户提供报告。
