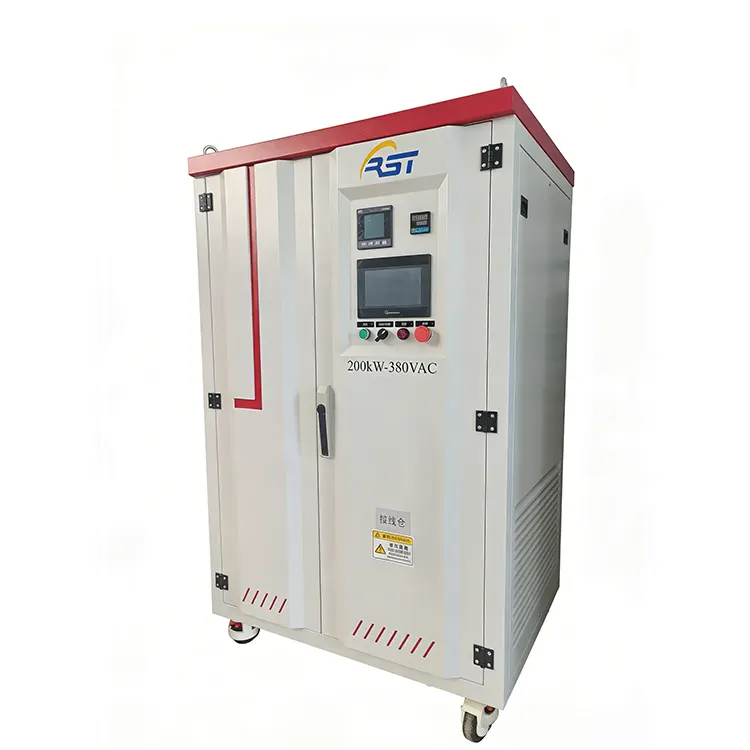

200kw阻性负载组

RST Electric 推出了一款紧凑而强大的 200kW 电阻负载组，专为精确的交流电力系统验证而设计。随着全球对可靠电力基础设施的需求不断增长，中等规模的测试（无论是发电机组调试、UPS 系统验证还是工业电源评估）都需要一致的高分辨率电阻负载。这款 200kW 交流电阻负载组可提供快速负载响应（最小步长：1kW）、全面的安全保护（短路、过电压、过温度）和双控制模式（本地 HMI + 远程 PC/Modbus）。它采用坚固的机箱和强制风冷系统，可确保数据中心、太阳能发电场和工业工厂连续工作应用中的可靠性能。立即联系 RST Electric 了解定制配置，包括 IP 级外壳、高级计量选项或定制控制软件。

发送询问

产品描述

RST Electric 的 200kW 交流电阻负载组是专为中等规模功率验证任务量身定制的多功能测试解决方案。这款 200kw 电阻负载组适用于 50/60Hz 的 400V 交流系统，具有最小步长为 1kW 的分级负载控制，可以精确模拟柴油/燃气发电机、UPS 系统和太阳能逆变器的实际电力负载。其模块化设计简化了维护，同时集成顶级品牌组件（施耐德接触器、工业级 PLC）保证了长期可靠性。

该装置包括 CET PMC 系列多功能仪表，用于实时、0.5 级精确显示电压、电流、功率和频率。可通过 PC 软件或 Modbus-RTU (RS485) 进行可选远程控制，无缝适应自动化测试环境。无论是部署在数据中心、太阳能发电场还是工厂中，该负载组都能提供关键电力测试所需的准确性和耐用性。

技术规格

范围	规格
模型	RST-200kW-400V
负载类型	电阻式（纯电阻式，功率因数 = 1.0）
额定电压	交流400V/415V/440V（可定制）
频率	50Hz / 60Hz（自动感应）
相数	三相四线（3P4W）+地（可定制）
额定功率	200kW@PF 1.0
控制电源（辅助）	AC 400V（3P4W）或外部220V单相（用户可选）
负载步分辨率	最小 1kW步配置：1kW+2kW×2+5kW+10kW×2+20kW+50kW×3 负载步骤配置可根据要求完全定制。
保护功能	短路保护、过流保护、过压保护、风扇故障保护（风量联锁）、过温保护（自动减载+报警）、急停。
测量参数	实时显示3P电压、电流、有功功率(kW)、无功功率(kVAR)、视在功率(kVA)、功率因数、频率。
显示精度	0.5 级（IEC 标准）
装载精度	±3%（总体）/±5%（每步）
冷却方式	强制风冷（底部进气/顶部排气或水平）。自动风扇启动/停止与负载接触器联锁。
底盘结构	定制钣金、冷轧钢板静电喷塑。
IP防护等级	标准：IP20（室内）可选：IP23（防滴）/IP54（户外防风雨）
运动方式	顶部吊耳 + 底部叉车通道 + 重型脚轮（可选）。
工作周期	连续运行（24/7）
噪音水平	≤ 75dB @ 3米距离
尺寸（宽×深×高）	950mm×1150mm×1650mm（可定制）
重量	大约。 350kg（取决于选项）
颜色	RAL 7035（灰色）/可定制
仪表品牌	CET（中国电气科技）PMC系列或同等高端品牌。
主要部件	接触器：施耐德/ABB； PLC：西门子/台达；电阻：镍铬合金（自行开发）。
沟通	RS485 + Modbus-RTU（标准）。以太网/TCP/IP（可选）。
货单	交流负载箱×1、测试报告×1、使用说明书（英文）×1、软件光盘×1、RS485转换器×1（用于远程控制选件）。

产品特点

1．灵活、高分辨率的负载控制

1kW 最小步长可实现从空载到 200kW 满载的精确模拟，支持从小型电池充电器到大型发电机组的各种测试要求。

2．快速响应与动态仿真

快速负载阶跃变化（接触器电动操作和保持）能够动态模拟真实负载条件，包括突然甩负载测试和瞬态响应分析。

3．优质、长寿命元件

采用世界知名品牌元件：施耐德/ABB接触器、工业级PLC、自主研发的镍铬合金电阻元件（不锈钢护套，质保3年）。

4、模块化结构，维护方便

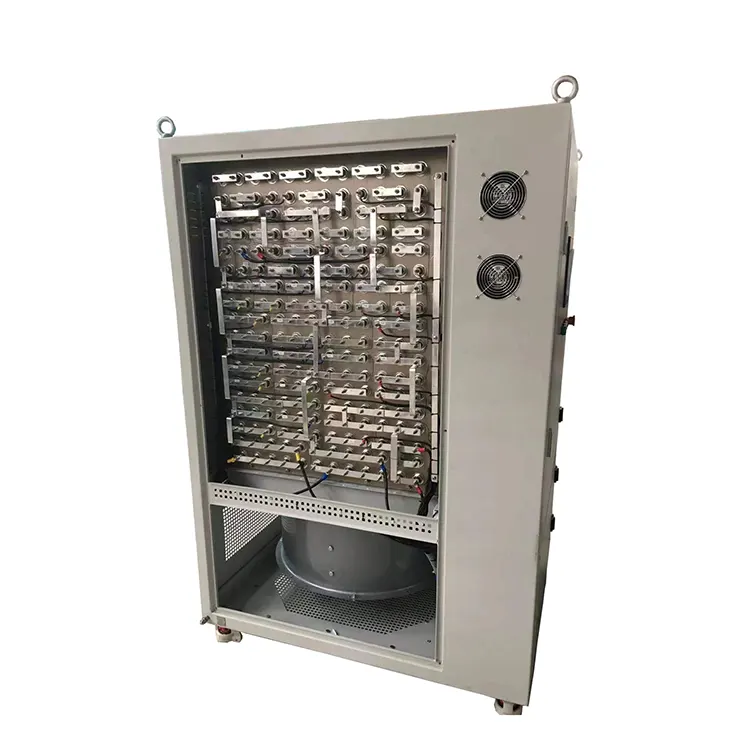

电阻元件安装在易于接近的滑出式托盘中。模块化设计简化了维护、减少了停机时间并降低了总拥有成本。

5．带HMI触摸屏的可编程PLC

标准：带数字仪表的按钮面板；

可选：带有可编程逻辑控制器 (PLC) 的 7 英寸彩色触摸屏 HMI，可实现定制的自动测试序列。用户可以预设负载配置文件（多个步骤和持续时间）以进行全自动发电机验证。

6、安全防护全面

带自动减载功能的过温监控、带负载互锁的风扇故障检测、每个负载阶上的分支电路熔断器（每个分支最大 50kW）、紧急停止按钮以及单独的控制/热室，以防止敏感电子设备因热损坏。

产品应用

发电机测试（柴油和天然气）

200kw 电阻负载组非常适合调试、负载验证测试、定期可靠性练习以及以最小负载调节防止发动机“湿堆”（未燃烧的燃料堆积）。符合紧急备用电源系统的 NFPA 110 标准。

UPS 系统（不间断电源）

验证数据中心、医院和关键基础设施中三相 UPS 装置的性能、运行时间（电池放电测试）和效率。

太阳能和可再生能源逆变器

在受控电阻负载下测试并网和离网逆变器，以验证功率输出、热性能和电网合规性。

储能系统（ESS）

评估 ESS 应用中的电池和逆变器性能，包括充电/放电循环测试和系统验证。

工业电源和 PDU

确保制造环境、汽车工厂和航空航天设施中交流电源和配电装置 (PDU) 的可靠性。

控制和通讯选项

控制方式	描述
本地手册	带 LED 指示灯的工业级按钮开关。每个负载步骤都可以手动打开/关闭。多功能数字表显示所有电气参数。
本地PLC+人机界面	7 英寸彩色触摸屏。可编程自动负载曲线、数据记录、实时趋势图和 USB 数据导出。受密码保护的访问级别。
远程PC软件	基于 Windows 的软件允许从笔记本电脑/PC 进行完全负载组控制。自动负载曲线、实时图形显示、数据记录和测试报告生成（可导出到Excel/Word/JPG）。
Modbus-RTU (RS485)	标准通信接口，用于集成到楼宇管理系统 (BMS)、SCADA 或现有自动化基础设施中。 Modbus 寄存器用于远程指示和数据采集。

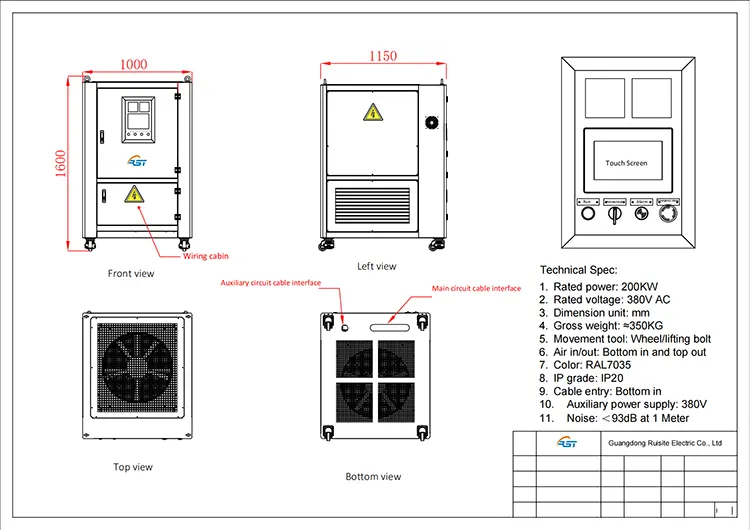

图纸和尺寸

包装和运输

RST Electric 确保安全及时地交付每台 200kW 电阻负载组：

保护性包装 – 工业级防静电和防潮薄膜包装，放置在定制的高密度泡沫缓冲垫中，并配有用于重型设备的强化胶合板箱。

结构固定 – 内部支撑和减震垫可防止运输过程中部件移位或振动损坏。

端子和控制面板保护 – 端子盖用热缩帽密封，控制面板用气泡膜包裹，角保护器可防止灰尘、湿气和撞击。

文件 – 包括装箱单、工厂测试报告、电阻测量证书、热敏开关/NTC 数据表、接线图和安装手册。

货运选项 –
样品单位的快递（DHL/FedEx/UPS）；
中小批量空运；
适用于批量订单的海运（20 英尺/40 英尺集装箱），配有木托盘和捆扎带，用于叉车搬运。

海关与合规性 – 出口标准熏蒸胶合板箱，符合国际运输 ISPM-15 标准。

为什么选择RST电气？

当大容量负载测试满足连续工作可靠性时，RST Electric 就能满足您的需求。

厂家直销，电阻负载组专家

总部位于中国的认证制造商，专门从事用于发电机、UPS 和电池测试的高功率电阻负载组（1kW - 500kW+）。

内部元件缠绕、焊接、组装和热校准——一站式全面质量控制。

厂家直接定价，结构透明，无中间商，无隐性成本。

专业品质保证

经过 ISO 9001:2015 认证的设施，拥有重型负载箱专用生产线。

发货前 100% 测试：

步进/连续功率负载测试（0→25%→50%→75%→100%）

绝缘电阻&耐高压

风扇联锁和热保护（过热切断）

控制接口验证（远程/本地、PLC、PC）

工程团队在热模拟、气流设计和负载步精度校准方面经验丰富。

全球经验，值得信赖的合作伙伴

发电机制造商、UPS 集成商、数据中心、造船厂和电力公司的成熟供应商。

出口到德国、美国、日本、澳大利亚、阿联酋等40多个国家。

深刻理解国际检测标准：

IEC 60146、IEC 61000 (EMC)

UL 508A（工业控制面板）

NEMA ICS 10，GB/T 13675

200kW 型号的无限定制

特征	选项
额定功率	200kW（其他额定值：50kW / 100kW / 300kW / 500kW 可用）
负载类型	纯电阻(PF=1.0)/R-L/R-C可定制
电压	交流400V/415V/440V/480V/690V（可定制）
阶段	3P3W / 3P4W + 接地 / 单相
负载步分辨率	1kW、5kW、10kW 或无级（SCR 控制）
控制方式	手动（切换/按钮）/远程（干接点）/PLC/PC (RS485 Modbus)
展示	数字（V、A、kW、Hz、PF、运行时间）/触摸屏 HMI
冷却	强制送风（轴流风机）/管道式远程排风
外壳	IP23（室内）/IP54（室外）——防风雨，带百叶窗保护
保护措施	超温、风扇故障、门联锁、急停
联系	Camlock / 铜母线 / 电缆接线片端接
数据记录	可选：USB导出/SD卡/用于生成测试报告的PC软件
